儿童越野玩具车钢管式车架底盘结构

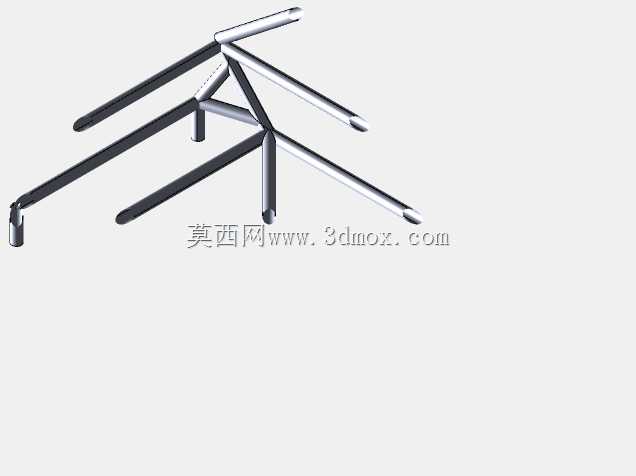

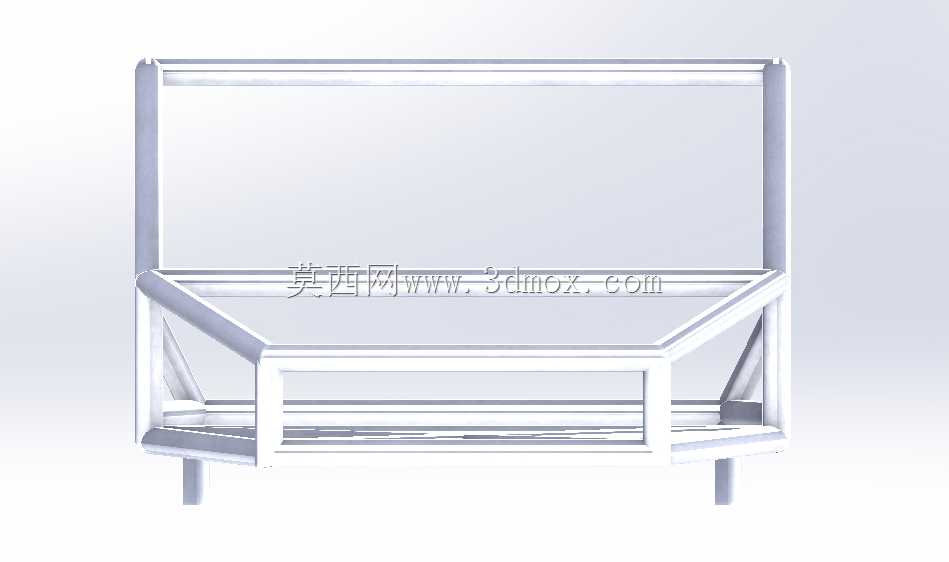

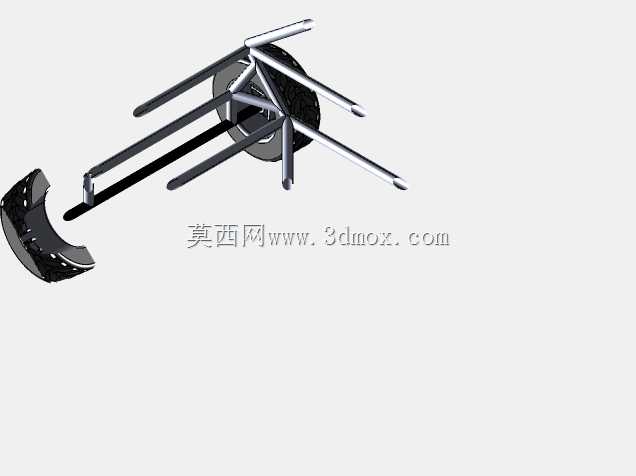

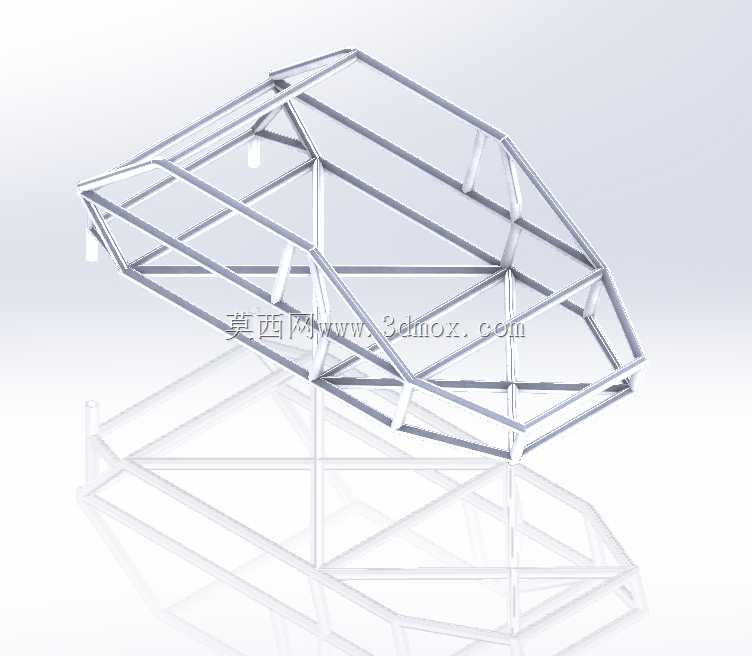

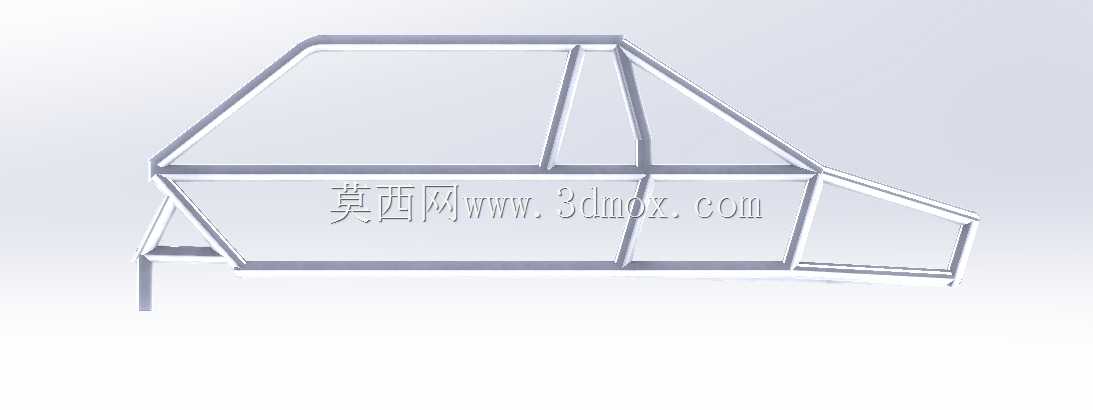

　　该结构为儿童越野类玩具车的核心承载底盘，采用空间钢管桁架式布局，区别于普通民用童车的平板冲压底盘结构，主要面向非铺装路面的儿童玩乐场景使用，可适配草地、缓坡、砂石路面等多种户外玩乐环境，能够承受儿童乘坐时的动态冲击载荷，同时为后续外壳覆盖件、转向机构、驱动组件的安装预留充足的装配空间。从实际使用场景来看，这类桁架式底盘常见于儿童电动越野玩具车、儿童脚踏越野卡丁车类产品，相比一体式塑料底盘，钢管结构的抗扭刚度更高，在车轮遇到路面凸起发生单侧跳动时，框架结构不会出现局部塑性变形，能够长期维持轮系的定位参数，避免出现行驶跑偏、轮胎偏磨的问题。设计过程中优先考虑了乘员的乘坐空间边界，框架的上部轮廓预留了座椅安装位与乘员腿部活动空间，

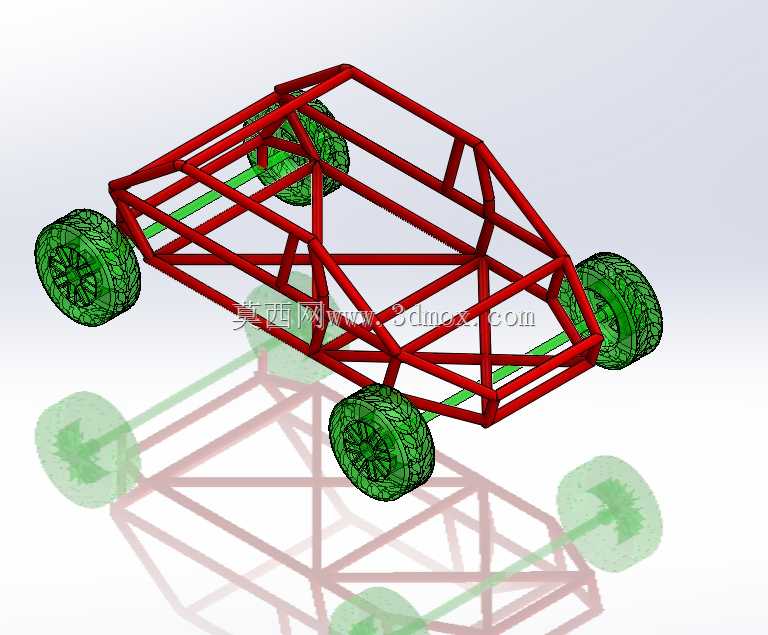

　　前部收窄的结构适配转向机构的安装行程，两侧的横向钢管作为侧防护结构，在车辆发生侧倾时能够率先接触地面，避免乘员肢体直接受到磕碰。底盘的轮组安装位采用对称式布局，前后轮的安装支座同轴度在建模阶段就做了基准约束，预留的轮轴安装孔位可适配通用尺寸的塑料越野轮胎，轮胎的花纹深度与接地面积匹配儿童车的整备质量，在松软草地行驶时可提供足够的抓地力，避免出现打滑陷车的情况。从结构受力角度分析，整个桁架的钢管连接节点均采用满焊连接的模拟设计，主受力纵梁从车头前部一直延伸至车尾承托位置，横向支撑管按照受力梯度分布，在轮座附近、座椅安装位置加密了斜向支撑管，将轮组传递的路面冲击分散到整个框架结构上，避免局部应力集中导致的焊缝开裂问题。

　　底盘的下部预留了电池仓、驱动电机的安装空间，离地间隙设置高于普通城市童车，能够通过高度不超过轮半径的路面障碍物，不会出现底盘托底卡滞的问题。转向系统的安装位设置在底盘前部的框架上，预留的转向拉杆活动空间不会与钢管结构发生运动干涉，转向行程限制在安全范围内，避免转向角度过大导致的侧翻风险。在安装边界上，整个底盘的宽度控制在常规儿童童车的合规尺寸范围内，上部的框架接口可适配多种造型的塑料外壳覆盖件，生产端无需重新开模底盘结构，仅需更换外壳即可推出不同外观的同平台产品，能够有效降低生产环节的模具成本。框架的钢管壁厚在设计时兼顾了强度与重量控制，不会因为过重导致儿童推行困难，也不会因为壁厚过薄导致结构强度不足，

　　正常使用过程中即使出现轻微的碰撞，钢管结构也可通过弹性形变吸收冲击能量，不会出现脆性断裂的问题。轮座的安装位置经过运动仿真验证，车轮上下跳动的行程范围内不会与车架钢管发生剐蹭，减震组件的安装位可根据产品定位选择加装弹簧减震或者直接采用刚性连接，适配不同成本档位的产品需求。底盘后部的结构预留了拖挂接口，可扩展连接小型拖斗类玩具配件，拓展产品的玩乐属性。整个框架的焊接工序在实际生产中可采用工装夹具定位，保证各安装位的尺寸精度，减少后续装配环节的调整工作量，所有钢管的端部均做了圆弧过渡处理，避免尖锐边角对使用者造成划伤，外露的钢管表面可做喷塑或者包胶处理，提升外观质感的同时也能提升防锈能力，延长户外使用的寿命。
