气动管路L型节流调速快插接头

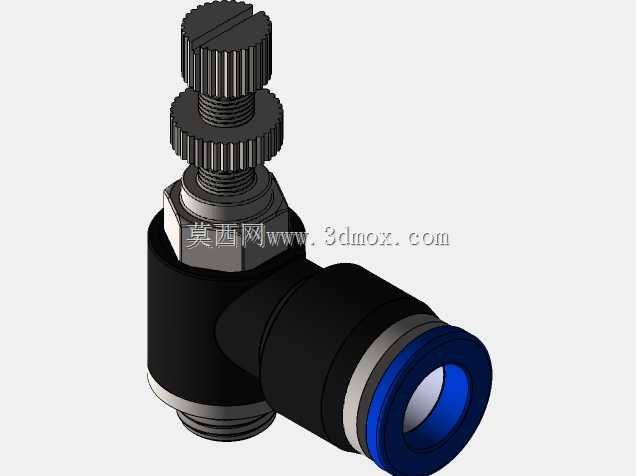

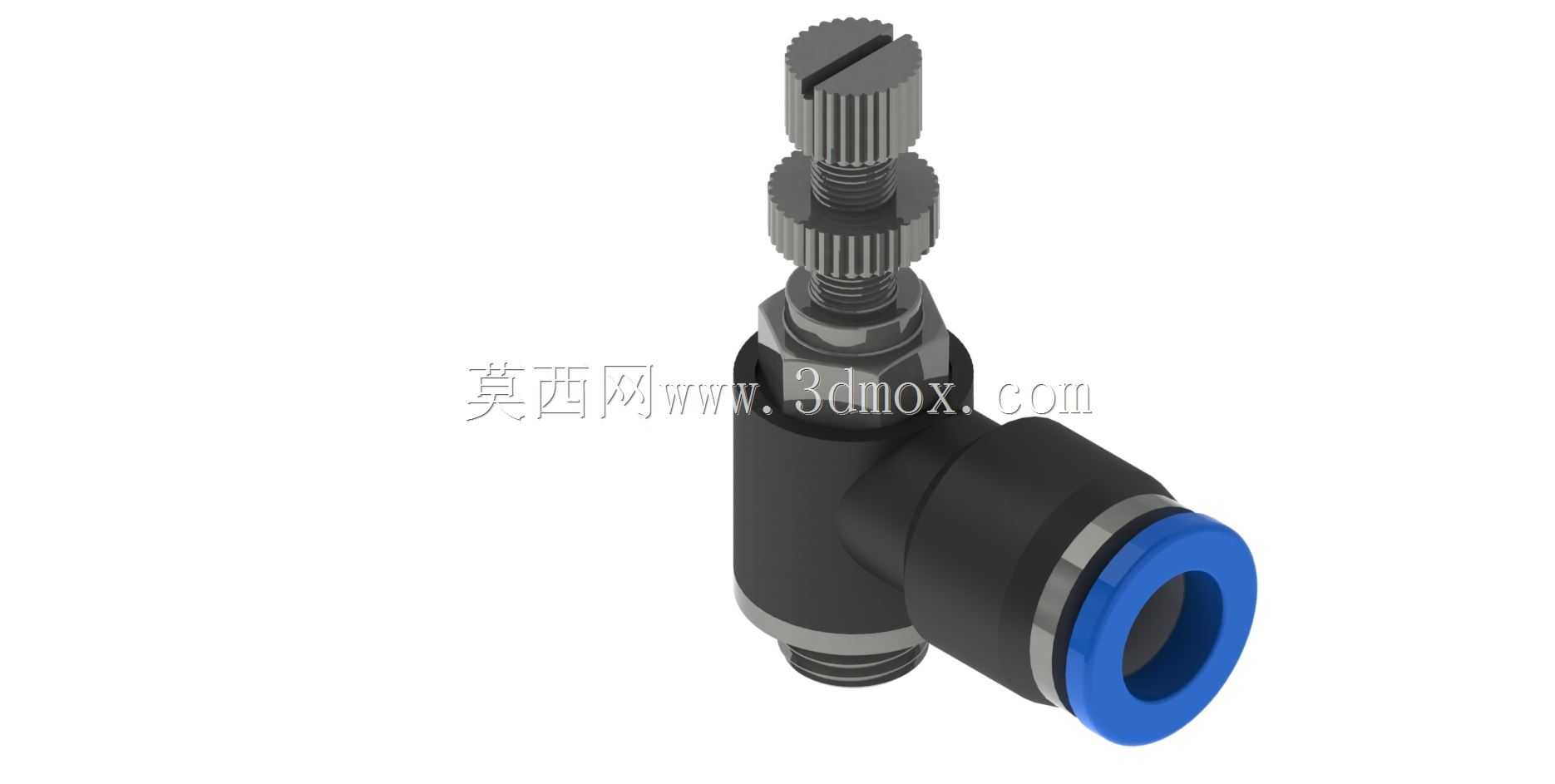

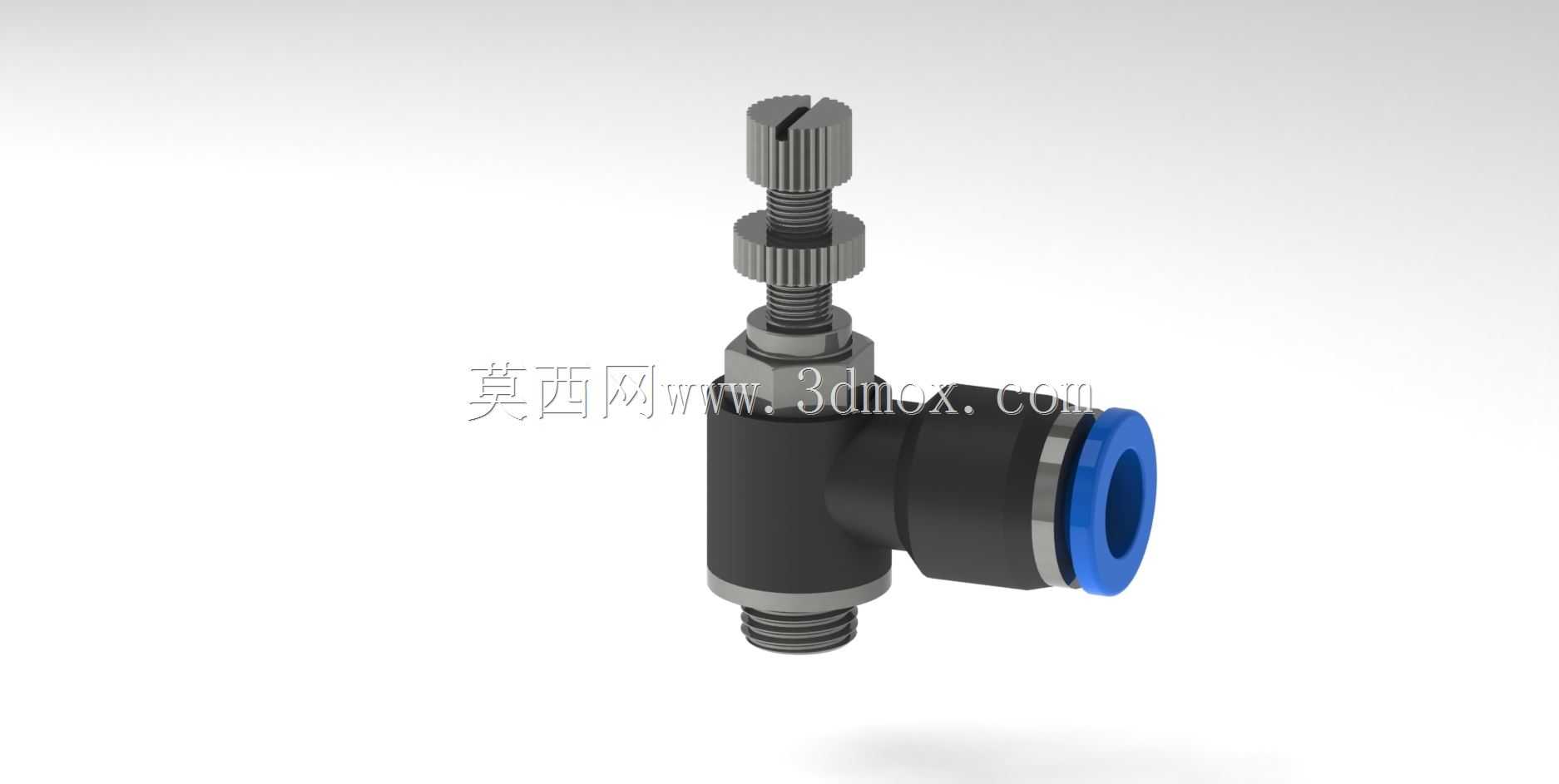

　　在气动系统的管路布设场景里，这类L型结构的节流调速接头是末端执行机构气路调节的核心元件之一，常见于自动化生产线的气缸驱动回路、小型气动工装的气控支路、轻工设备的气动执行端，用来精准控制压缩空气的通流截面积，实现气缸活塞杆伸缩速度、气动摆台摆动速率的无级调节，避免执行机构动作过快产生的冲击、撞机问题，也能解决低速动作时的爬行、卡顿故障。从结构设计来看，这款接头采用直角转弯的本体构型，相比直通式节流阀更适合设备面板、安装空间局促的管路转角位置布设，不需要额外增加直角过渡接头就能完成90度方向的管路转向，能有效压缩气路安装占用的空间，减少管路接头的数量，也就同步降低了气路泄漏的风险点。接头的快插端采用蓝色弹性卡圈搭配内部密封橡胶圈的结构，

　　PU气管插入时不需要额外工具，直接将气管插到底就能完成密封与固定，拆卸时只需要按压端面的蓝色释放圈就能轻松拔出气管，日常维护、管路改向的操作效率比传统螺纹拧接式接头高很多，适合频繁调整气路的试制车间、柔性生产线使用。顶部的调节端采用滚花旋钮加一字槽的双重设计，日常手动调节时，滚花结构能增加手指与旋钮的摩擦力，不需要工具就能完成流量大小的粗调；如果需要锁定调节后的开度、或者现场操作空间狭小手指无法发力时，可以用一字螺丝刀插入顶部槽位进行精细调节，调节螺杆采用细牙螺纹结构，每旋转一圈对应的通流截面积变化量很小，能实现流量的微量精准控制，调节到位后，中部的锁紧滚花螺母可以向上旋紧，顶住本体端面锁定调节螺杆的位置，

　　避免设备运行过程中的振动导致螺杆移位，出现流量漂移、执行机构动作速度变化的问题。接头的螺纹连接端采用外螺纹结构，表面加工有标准密封螺纹牙型，安装时缠绕适量生料带或者搭配O型密封圈就能实现与阀岛、气缸气口、分气块的可靠密封，螺纹根部的六角限位结构方便用扳手拧紧，不会因为拧接过载导致本体开裂。从安装边界来看，这款接头的快插端通径适配常规的气动PU管规格，直角结构的两个接口轴线垂直相交，安装时需要预留出调节旋钮的操作空间，旋钮顶部距离安装面的高度要满足手指或者螺丝刀操作的空间余量，快插端的轴向长度要预留出气管插拔的操作距离，不能紧贴设备壁板布设，避免后期维护时无法按压释放圈拆卸气管。在实际选型应用中，

　　这类接头的额定工作压力覆盖常规气动系统的0-1MPa工作区间，密封件采用耐油丁腈橡胶材质，能适配常规压缩空气、经过雾化润滑的压缩空气介质，不适合在有强腐蚀气体、高温辐射的环境下使用；布设管路时要注意调节旋钮的朝向，尽量将调节面朝向设备操作侧，方便后期设备调试、运维时不用探身到设备内部就能完成速度调节。结构建模过程中，需要重点关注快插端内部卡爪的倒角角度、密封槽的尺寸公差，这些细节直接决定了气管插拔的顺畅度和密封可靠性，调节螺杆与本体的配合间隙要控制在合理范围，既要保证螺杆转动顺畅无卡滞，又要避免间隙过大导致的气体泄漏，直角本体的流道要做圆弧过渡处理，减少压缩空气转向时的压力损失，降低气路的能耗。
