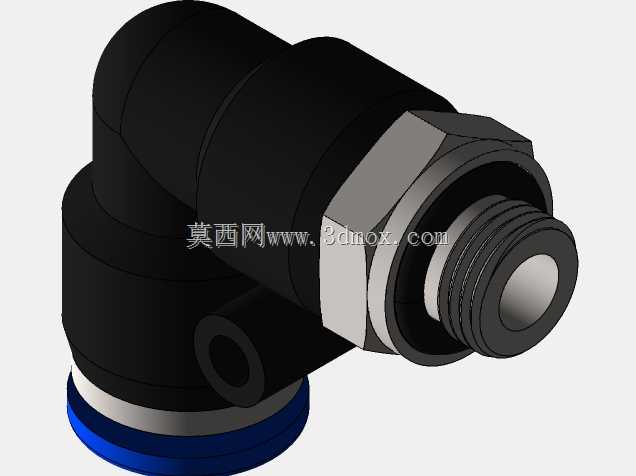

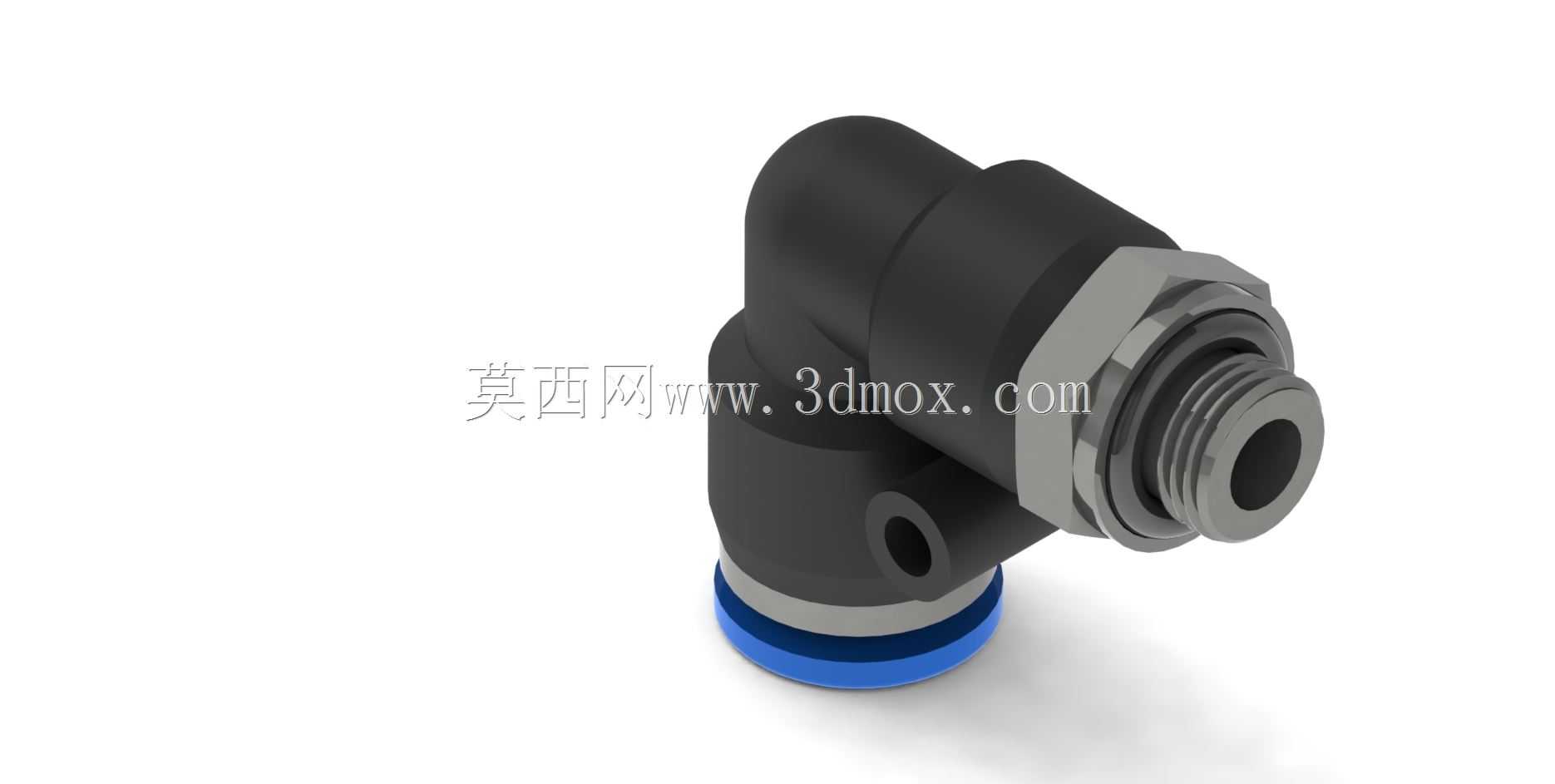

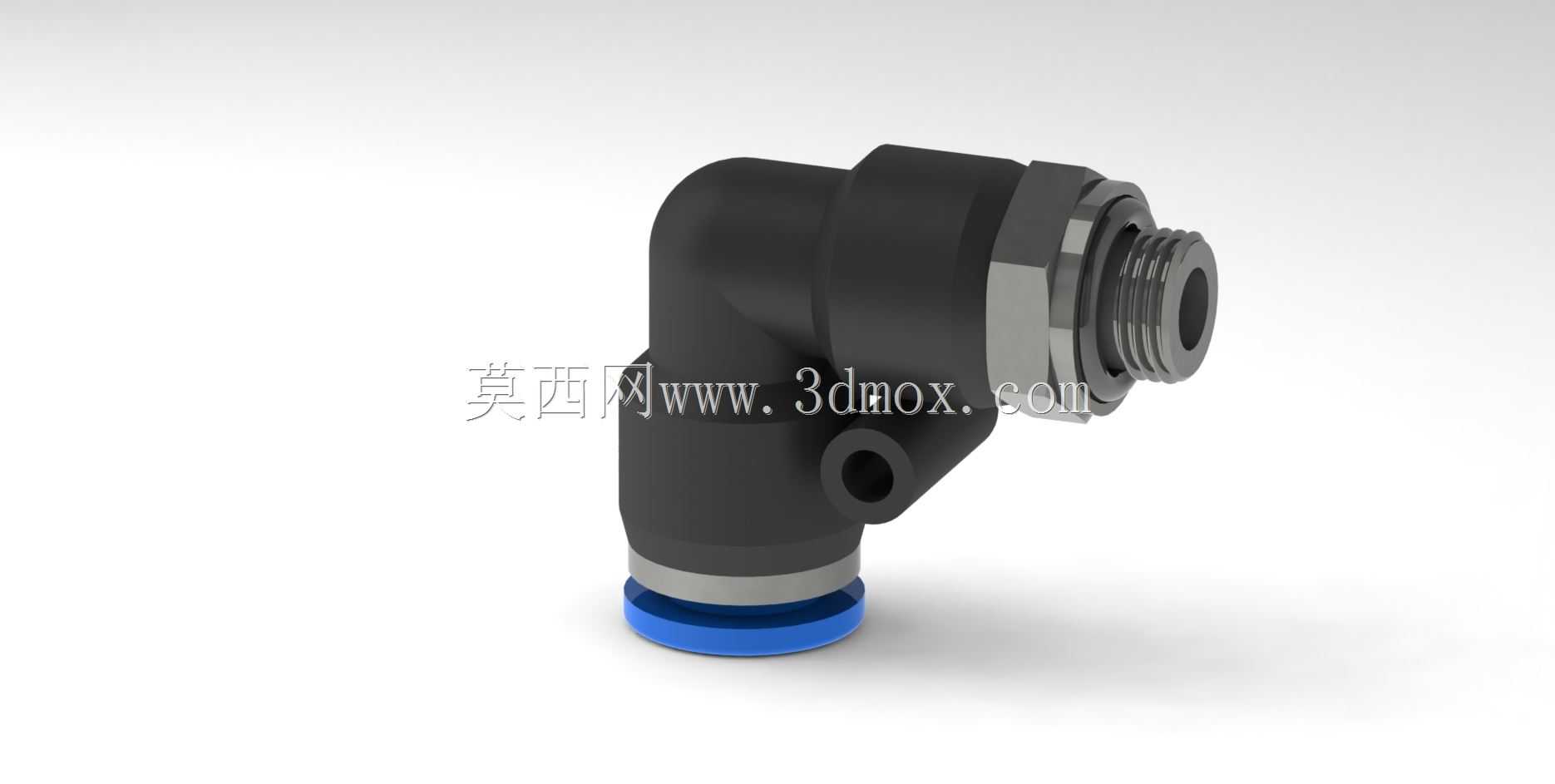

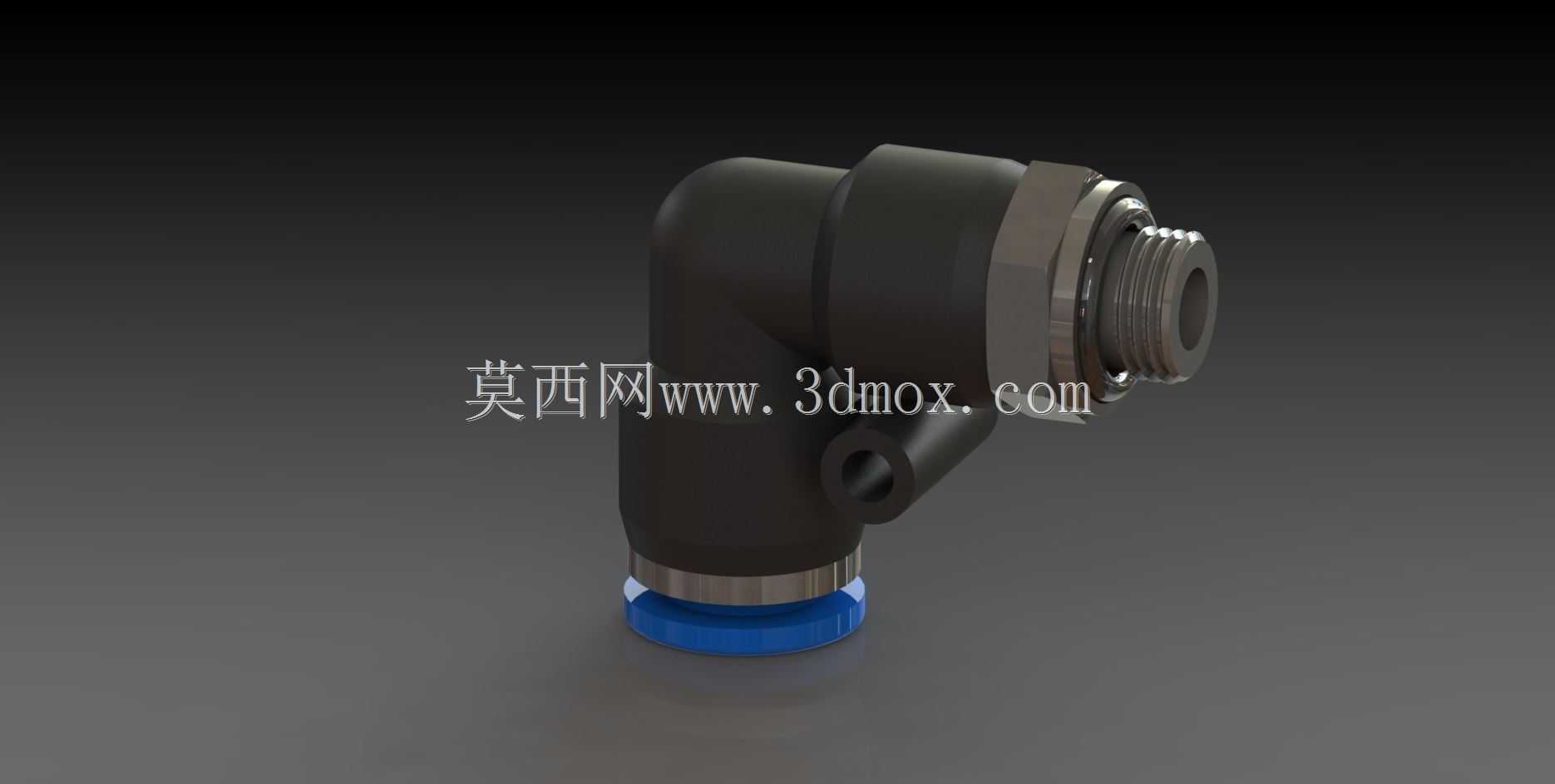

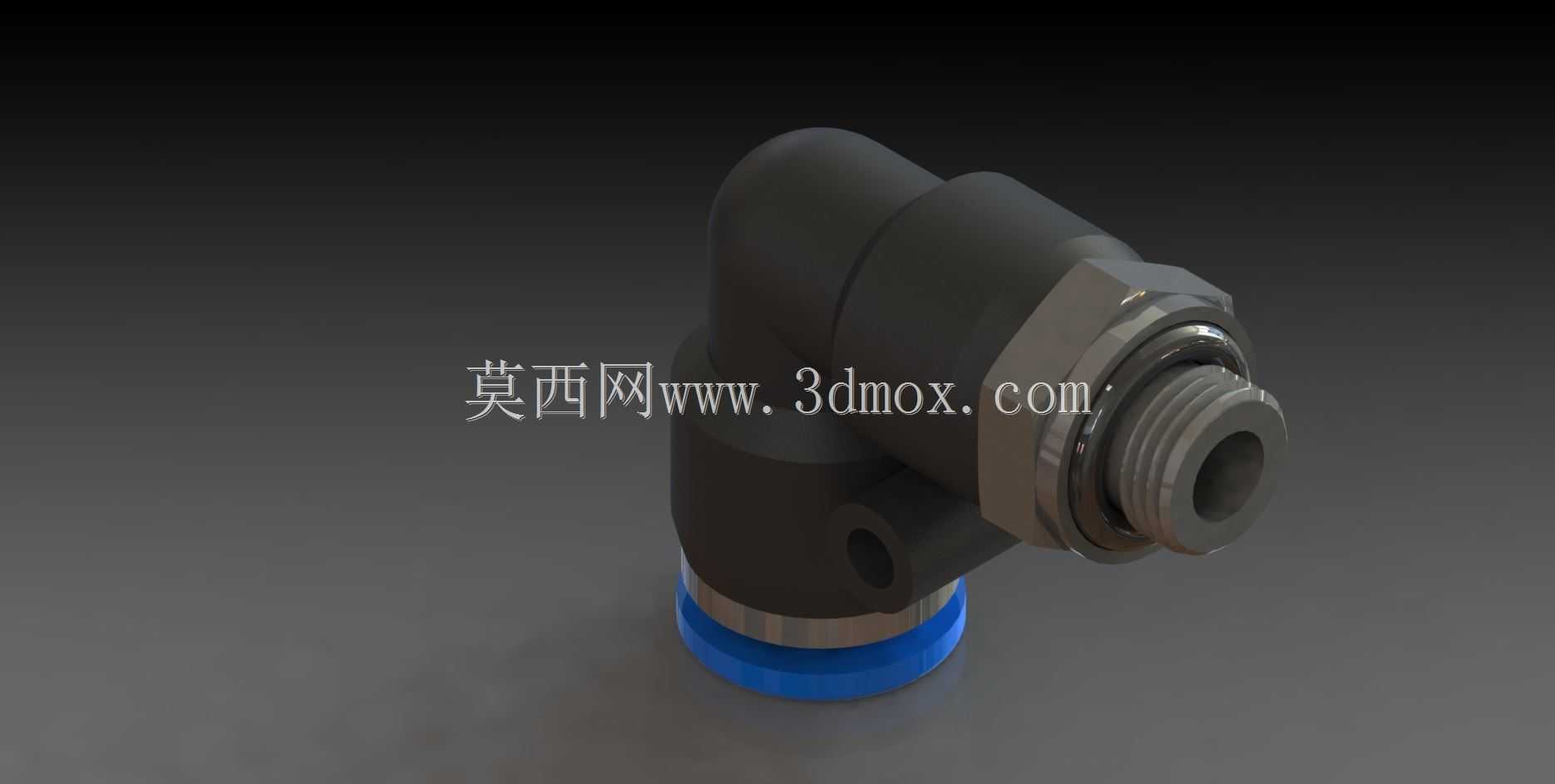

90度外螺纹快插气动直角接头

　　在气动系统的管路布设场景里，这类直角弯通接头的使用频率极高，尤其是设备内部走线空间局促、管路需要转向规避结构干涉的工位，90度弯折的结构能直接省去额外的管路弯折工序，避免尼龙或PU气管反复弯折产生的应力开裂隐患，也能让整段气路的排布更规整，减少管路冗余长度带来的气压损耗。这款接头采用快插式的气管连接端搭配BSP外螺纹的设备连接端，快插端适配8mm外径的气动软管，插装时仅需将气管切平后垂直推入接头底部，内部的弹性卡爪会自动抱紧气管外壁，配合内置的丁腈橡胶密封圈实现端面密封，不需要额外缠绕生料带或者加装密封垫，拆卸时只需按下接头端部的蓝色释放环，卡爪松开后即可直接拔出气管，日常设备维护、气路改线时的操作效率比传统卡套式接头提升数倍。

　　外螺纹端采用G1/8规格的BSP直管螺纹，螺纹根部自带六角拧动平台，安装时可以用开口扳手直接卡持六角面施加扭矩，不会损伤接头本体的塑料结构，螺纹与设备安装面之间可以搭配组合密封垫圈实现端面静密封，适配气动阀岛、气缸进气口、气源处理件等常见气动元件的接口规格，能覆盖0-1MPa的常规气动系统工作压力区间，满足大部分工厂自动化设备、气动工装夹具的气路连接需求。从结构设计的角度来看，接头的弯折处做了大圆弧过渡的流道设计，内壁没有直角突变的结构，压缩空气流经弯折段时的湍流损失被降到最低，不会因为流道突变产生额外的气流噪音，也能避免长期高速气流携带的冷凝水、杂质在弯折处淤积。接头主体采用增强PBT材质注塑成型，相比金属材质的接头重量更轻，

　　不会给设备端的螺纹接口带来额外的负重应力，同时材质本身具备不错的耐油污、耐老化性能，能适配工厂车间里常见的切削液、润滑油飞溅环境，长期使用不会出现材质脆化开裂的问题。金属螺纹嵌件采用嵌件注塑的工艺和塑料主体结合为一体，嵌件外壁做了滚花防滑结构，避免长期受气压脉冲影响出现塑料与金属件脱开的漏气隐患，嵌件的螺纹精度满足常规气动连接的公差要求，拧入设备螺纹孔时不会出现卡滞、滑牙的问题。安装边界方面，这款接头的整体轴向长度控制得比较紧凑，快插端的蓝色释放环外径略大于主体直径，安装时需要在气管接入侧预留至少10mm的手指操作空间，方便后期维护时按压释放环拆卸气管；螺纹端的六角对边尺寸符合标准紧固件的尺寸规范，不需要使用特制扳手，常规的呆扳手、

　　活动扳手都能完成拧装作业，接头安装完成后，快插端的气管走向与螺纹端的轴向呈垂直状态，布设管路时可以提前规划好气管的延伸方向，避免和周边的设备结构、运动部件产生干涉。在实际的设备选型过程中，这类接头常被用在紧凑型气动滑台、薄型气缸的进气口连接场景，这类元件本身的安装空间就比较狭小，如果使用直通接头再接弯管，会占用更多的侧向空间，很容易和设备的钣金护板、相邻的其他元件产生干涉，而一体式的直角快插接头能直接将气管的走向折为90度，顺着设备的框架结构排布管路，让整台设备的气路走线更简洁，也能避免设备运动过程中剐蹭到气管造成管路破损。另外在一些需要频繁更换工装夹具的工位，快插结构的接头能实现气管的快速插拔，不需要借助任何工具就能完成工装的气路对接，大幅缩短换型调试的时间，接头内部的单向密封结构在气管拔出时会自动封闭气路吗？不，这款是直通式的直角接头，内部没有单向阀结构，插拔气管时需要提前关闭对应支路的气源，避免带压插拔造成气管甩动或者压缩空气喷射的安全隐患。接头的塑料主体表面做了哑光处理，没有多余的棱角毛刺，安装过程中不会划伤操作人员的手部，金属部件的边缘都做了倒角处理，拧装时不会割伤密封垫圈，能保证密封面的贴合完整性。
