快插式T型三通气动气管接头结构

　　在气动系统的管路布设场景中，这类T型快插接头是气路分流、汇流作业里极为常用的管路连接件，广泛出现在自动化生产线气动回路、小型气动设备气路排布、车间气动工具供气管网搭建等场景中，承担着单路气源拆分供给两个用气终端，或是两路气路汇流至单一主管路的核心连接作用，无需额外套丝、焊接工序，能大幅缩短气动管路的现场装配周期，降低管路改造的作业难度。

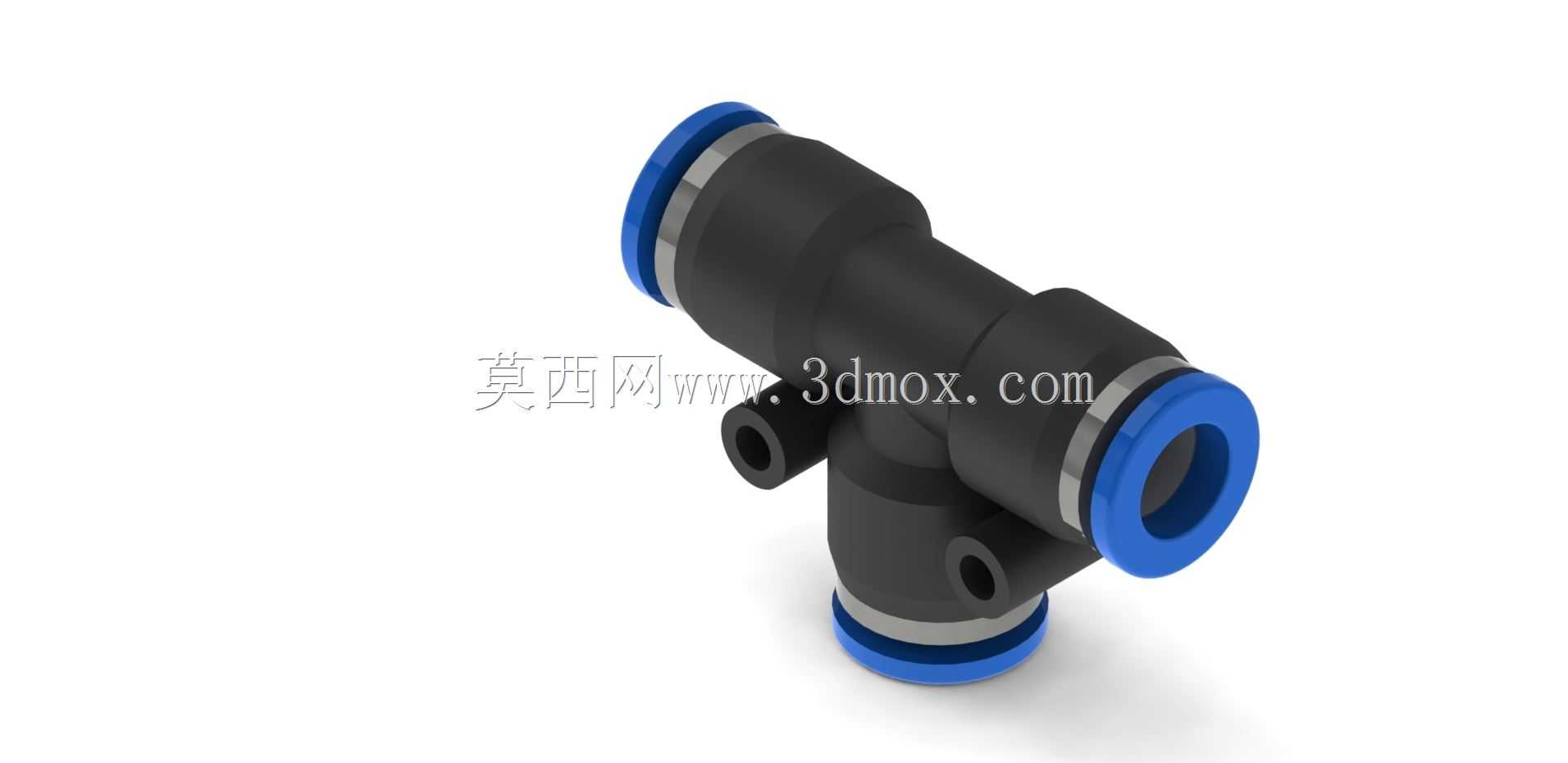

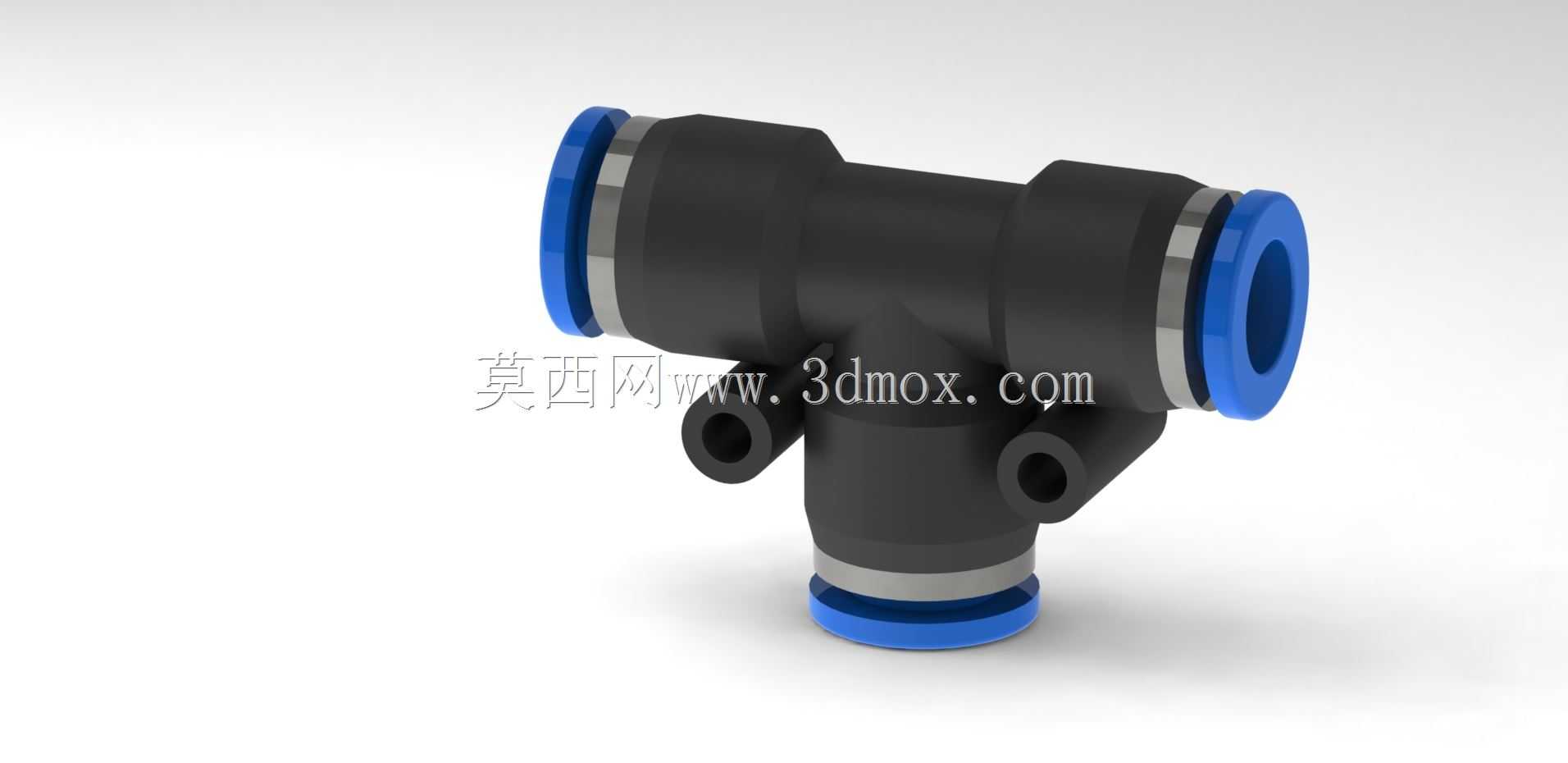

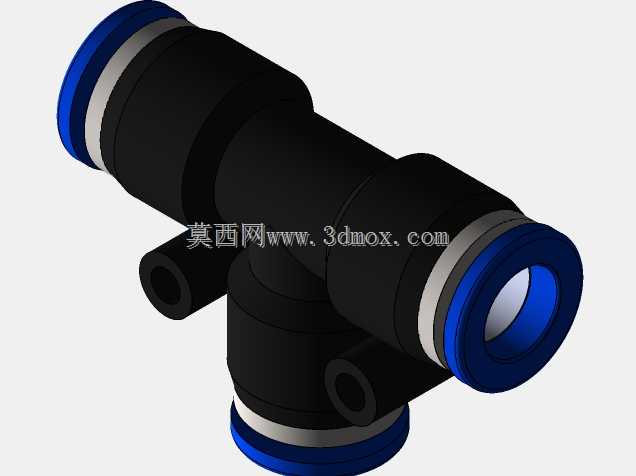

　　从功能特性来看，这款接头采用三端等径快插结构，三个接口均适配同外径的气动软管，接头主体采用增强工程塑料材质成型，兼顾轻量化与足够的结构强度，能适配常规0-1MPa区间的气动系统工作压力，接口位置的蓝色弹性锁紧卡圈搭配内部密封胶圈结构，插管时仅需将气管切口处理平整后直接推入接口，即可自动完成锁紧与密封，拆卸时只需向内按压接口端的蓝色压圈，即可轻松拔出气管，无需借助额外工装，反复插拔后仍能保持稳定的密封性能，不会出现常规接头易漏气、锁管不牢脱管的问题。接头本体侧面预留的两个小型安装孔位，可配合扎带或小型固定卡扣，将接头整体固定在设备机架、线槽侧壁等位置，避免设备运行过程中管路晃动拉扯导致的接头松动、气管脱落问题，适配设备长期运行的稳定性需求。

　　设计过程中，首先围绕气动快插接头的通用密封逻辑做结构优化，将内部的锁紧弹片与密封胶圈做集成式腔体设计，减少多余的装配零件数量，主体采用对称式T型布局，三个接口的内部流道做圆弧过渡处理，避免直角流道带来的气阻增大问题，降低压缩空气流经接头时的压力损耗，保证用气终端的气压稳定性。接口端的金属限位衬环嵌装在塑料主体内部，既可以避免插管时塑料端口被气管端面刮毛损伤，也能在长期使用过程中限制压圈的按压行程，防止过度按压导致内部锁紧结构失效。三个接口的插拔力控制在行业通用的合理区间，既保证插管后能承受足够的轴向拉拔力，不会在管路受拉扯时轻易脱开，也能保证拆卸时按压力度适中，现场运维人员徒手即可完成操作。

　　从安装边界尺寸来看，这款接头的三个接口轴线处于同一平面，两两接口轴线呈90度垂直布局，主体最大外径略大于适配气管的外径，轴向总长度控制在适配气管外径的3倍左右，径向突出尺寸与接口外径保持一致，在狭小的设备内部气路布设场景中，不会占用过多的安装空间，能适配设备内部紧凑的管路排布需求。安装时无需预留过大的操作空间，仅需在接口轴向留出能容纳气管插入的直线空间即可完成装配，相邻接头之间可以紧密排布，适合多回路密集气路的布设场景。接头的工作温度适配常规车间环境的-20℃到60℃区间，能覆盖绝大多数工业生产场景的环境温度要求，不会因为常规的温度波动出现密封件老化失效、主体材质脆裂的问题。

　　在实际选型应用中，这类等径T型快插接头常被用在单路气源需要同时给两个并列气缸供气的回路中，或是在气动传感器、气动电磁阀的并排布设场景中做气路分流，相比传统的螺纹式三通接头，省去了缠生料带、拧螺纹的工序，装配效率能提升数倍，且后期维护更换时无需转动相邻管路，仅需插拔对应气管即可完成接头更换，大幅降低设备运维的时间成本。针对气动管路常见的管路振动问题，接头的塑料本体本身具备一定的韧性，能缓冲管路传递的轻微振动，避免刚性接头长期受振动出现的螺纹松动、密封失效问题，在有轻微振动的自动化设备气路中应用优势尤为明显。
