冲模弹性缓冲安装基座结构设计

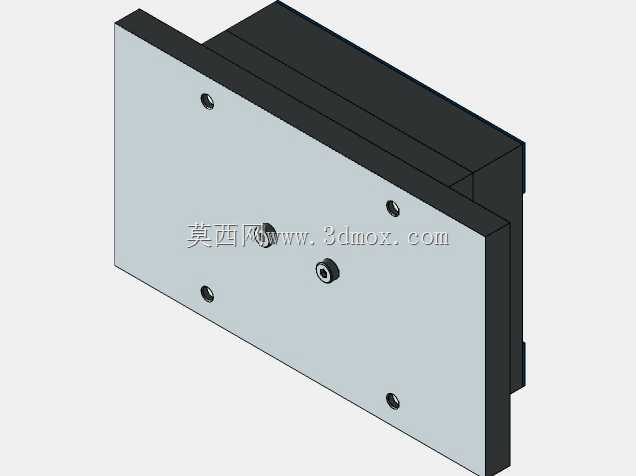

　　这套冲模弹性缓冲组件，核心应用在连续冲压工位的模架开合缓冲环节，日常在五金件冲裁、薄板成型的冲压产线里，这类组件直接承担合模时的冲击吸收、开模时的弹性复位作用，避免上下模硬接触造成的刃口崩损、模架变形问题，是冲压模具里保障冲压精度、延长模架寿命的核心功能部件。从结构设计逻辑来看，组件采用平板式安装基体作为承载主体，安装板上预留的多组沉头安装孔，完全适配标准模架的螺孔排布，安装时不需要额外做打孔改制，直接通过内六角螺钉就能完成组件在上模座或者下模座的固定，安装基准面做了铣平处理，平面度控制在0.02mm以内，能保证安装后弹性组件的受力方向和模架开合方向完全同轴，避免偏载造成的弹簧提前疲劳失效。基体后侧的黑色弹性缓冲块，

　　采用分层嵌套的排布方式，不是单根大刚度弹簧直接承载，而是多组等刚度矩形弹簧阵列排布，这种设计的优势在于缓冲力输出更均匀，不会出现单点受力过大的情况，就算冲压过程中出现小幅偏载，阵列排布的弹簧也能通过自身形变差抵消侧向力，不会出现卡模、复位卡滞的问题。从安装边界尺寸来看，安装板的长宽尺寸适配200吨以内普通开式压力机的模架安装空间，安装孔的孔距符合冷冲模模架的安装标准，不需要调整现有模架的安装位就能直接替换同规格的旧缓冲组件，组件整体的闭合高度、开模行程预留量，都匹配常规薄板冲压的行程需求，合模时缓冲块的压缩量控制在弹簧有效压缩行程的70%以内，预留足够的安全余量，避免弹簧被压并造成永久形变。在实际工况适配性上，

　　这套结构的安装板采用45号钢调质处理，表面做发黑防锈处理，能适应冲压车间多油污、多金属粉尘的环境，不会因为日常生产的碎屑附着造成安装面锈蚀、螺钉拆卸困难的问题；缓冲弹簧的选型匹配了常规冲压的冲压力需求，对于0.5-3mm厚度的冷轧板冲裁、浅拉伸工序，缓冲力足够抵消合模时的剩余冲击，同时开模时的复位力能顺畅把卸料板推回初始位置，不会出现带料、卸料不彻底的问题。设计过程中特意把弹簧的导向结构集成在安装基体上，不需要额外加装导柱导套来给弹簧做导向，减少了模架的整体零件数量，后期维护的时候只需要拆开安装板的固定螺钉，就能直接更换失效的弹簧块，不需要拆解整个模架结构，大幅降低了产线换模、维护的停机时间。另外安装板中心预留的定位孔，是用来和模架的定位销配合，安装时先通过定位孔完成组件的位置校准，再锁紧固定螺钉，能保证组件的安装位置精度，避免长期冲压振动造成组件移位，影响缓冲效果。
