CSWA认证练习用机械支座结构建模实例

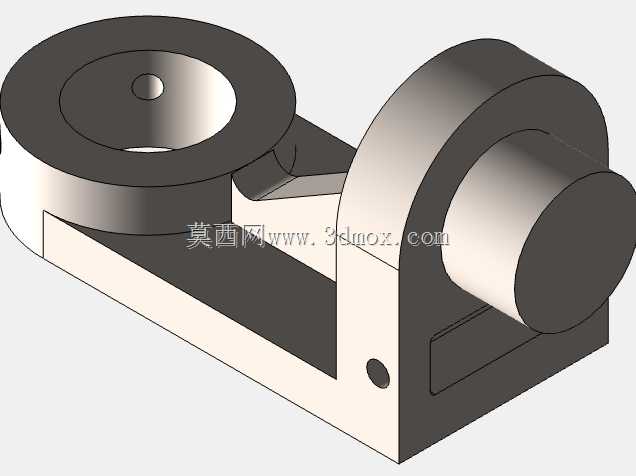

　　在机械设计能力认证备考与基础建模技能训练场景中，这类典型支座类零件是绕不开的训练载体，其结构融合了盘类安装位、筒状铰接位、连接肋板三类常见机械结构特征，能覆盖草图绘制、特征拉伸、圆角处理、孔位定位、装配配合等绝大多数基础建模操作要点。从实际工业应用场景看，这类支座结构常作为传动系统、工装夹具的基础承载件，一侧的圆盘端面用于和固定基座贴合安装，通过端面上的定位孔完成周向定位与螺栓锁紧，保证安装后整体结构的位置精度；另一侧的筒状结构用于穿装铰接轴或者转动销轴，为摆动类、转动类零部件提供回转支撑位，中间的连接肋板在控制整体重量的前提下，提升两个功能部位之间的连接刚性，避免受载后出现连接部位变形断裂的问题。

　　设计这类零件时，首先要明确两个核心功能位的位置度要求：圆盘安装面的中心与筒状结构的中心距是核心尺寸，直接决定后续装配时铰接部件的运动行程范围，建模时需要先绘制整体布局草图，确定两个中心的相对位置，再分别对两个功能结构进行特征细化。圆盘部分的设计要考虑安装贴合面的平面度要求，端面中心的定位凹孔用于和基座上的定位销配合，保证安装时快速找正，圆盘的厚度需要根据承载的倾覆力矩计算，避免螺栓锁紧后圆盘出现翘曲变形；筒状结构的内孔尺寸要和适配的销轴直径保持公差配合，外圆的壁厚要满足径向受载的强度要求，筒身侧面的小孔可用于安装紧定螺钉，锁定穿入的销轴，防止工作过程中销轴出现轴向窜动。

　　中间的连接部分采用L型的基体加斜肋的结构，L型基体的竖直段和筒状结构外圆贴合衔接，水平段和圆盘背部衔接，斜肋布置在两个功能结构的受力对角线上，能以最少的材料用量提升整体抗扭、抗弯性能，基体侧面的减重槽在不影响结构强度的前提下，减少零件整体重量，同时也为加工时的刀具避让留出空间。从安装边界来看，圆盘的外径决定了安装时所需的基座平面最小尺寸，三个安装螺栓的孔位分布圆直径要和基座上的预留孔位匹配，筒状结构的轴向长度决定了铰接部件的最大安装宽度，零件整体的高度方向尺寸要预留出销轴安装后两端的卡簧或者挡圈的安装空间，避免装配时出现干涉。

　　建模过程中需要注意各特征之间的父子关系，将布局草图作为顶层参考，后续的拉伸、切除特征都基于顶层参考派生，这样修改核心中心距参数时，整个模型可以自动更新，符合参数化设计的逻辑；圆角处理要遵循工艺顺序，先完成大结构的特征创建，再添加过渡圆角，肋板与基体衔接处的圆角半径要匹配铸造或者铣削加工的工艺要求，避免出现应力集中的尖角。这类练习模型的结构完全贴合实际工业零件的设计逻辑，没有冗余的装饰性特征，每一处结构都对应实际的功能需求，通过对这类零件的建模练习，可以快速掌握从功能需求拆解到结构特征实现的完整设计流程，理解每一个尺寸设定背后的工程考量，避免出现只追求外形相似而忽略功能合理性的建模问题。在装配体练习中，这类支座可以作为固定基件，配合销轴、转动臂、紧固件等零件完成完整的铰接机构装配，练习同轴度配合、面贴合配合、锁定配合等常用装配约束的使用，同时还可以基于完成的装配体进行干涉检查、质量属性测算，验证结构设计的合理性，对应的工程图练习可以覆盖视图投影、尺寸标注、形位公差标注、表面粗糙度标注等完整的工程图制作流程，完全匹配机械设计认证考试的考核要点，也能为后续实际工作中设计同类承载支座零件积累建模经验。
