CSWA认证练习用快挂式吊钩结构设计

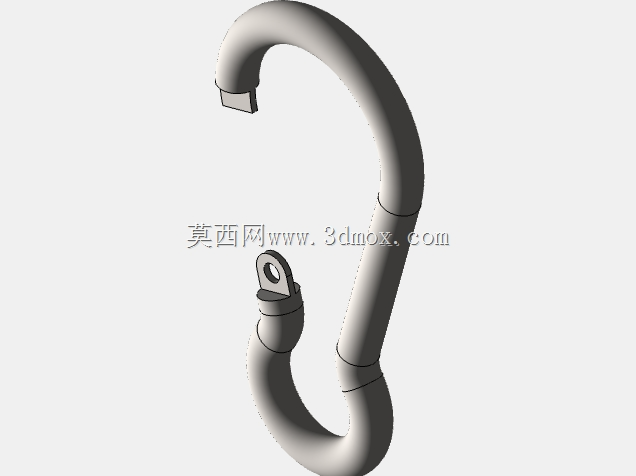

　　本次呈现的快挂式吊钩结构，是面向机械设计技能实操训练开发的典型练习构件，这类构件在日常工业场景与民用场景中都有极高的出镜率，小到户外装备的快挂扣、工具悬挂钩，大到轻型物料吊运的辅助挂钩、管线排布的临时固定件，都能看到同结构原理的应用。从实际使用需求出发，这类吊钩首先要满足单手操作开合的便捷性，同时在闭合状态下要具备可靠的防脱能力，避免悬挂的物件意外滑脱，这就要求结构上既要保证钩体的弧形过渡顺滑，不会对悬挂的绳索、挂环造成过度切割磨损，也要让端部的锁止结构配合间隙控制在合理范围，既不会因为间隙过大出现松旷脱落，也不会因为间隙过小导致开合卡滞，影响操作效率。

　　设计过程中首先要确定钩体的整体曲率，钩身的弯曲半径不能过小，否则会在弯折处形成明显的应力集中，当承受额定载荷时，弯折内侧容易出现压应力堆积、外侧拉应力超限的问题，长期受载会产生疲劳裂纹；但弯曲半径也不能过大，否则会导致整体结构冗余，占用过多安装空间，同时挂入的物件容易在钩身内滑动移位，影响悬挂稳定性。本次设计的钩身采用等截面圆弧过渡，截面形状选择带圆角的类椭圆形，相比圆形截面在相同截面积下具备更好的抗弯截面模量，能在控制整体重量的前提下提升承重能力，同时圆滑的外表面不会划伤操作人员或者接触的工件表面。

　　端部的锁止结构采用销轴连接的弹顶式设计，锁舌的转轴位置设置在钩体开口的内侧下方，锁舌在自然状态下依靠内置的弹性件顶起，刚好封闭钩体的开口位置，挂入物件时只需要向内按压锁舌就能压缩弹性件打开开口，物件进入钩腔后锁舌自动回弹复位，实现防脱功能。锁舌的接触面做了15度的导向斜角，当挂环从外侧向钩内推入时，不需要刻意按压锁舌，靠推力就能顺着斜角压开锁舌，进一步提升操作的便捷性；锁舌的限位台阶做了限位处理，避免回弹时超出闭合位置，保证锁止状态下锁舌与钩体端部的贴合间隙控制在0.2mm以内，防止细小的挂绳从间隙中滑出。

　　安装端的结构设置在钩体的尾部，采用带通孔的连接耳设计，通孔的尺寸适配标准的连接销轴或者吊环螺栓，连接耳的两侧做了加厚处理，因为这个位置是整个吊钩载荷传递的关键节点，所有悬挂的载荷都会通过连接耳传递到上方的固定结构，加厚处理可以避免孔位处出现应力撕裂，同时连接耳的端面做了铣平处理，安装时能和配套的连接件端面完全贴合，不会出现偏载导致的销轴弯曲问题。从安装边界来看，整个吊钩闭合状态下的整体长度控制在常用的快挂构件尺寸区间，最大宽度不超过钩身直径的3倍，不管是集成到小型工具挂板上，还是作为独立的悬挂配件使用，都不会出现安装干涉，钩体的开口尺寸设计为刚好能容纳常规直径的挂绳、卸扣，兼顾通用性和结构紧凑性。

　　在建模过程中，所有的圆角过渡都做了统一的曲率检查，避免出现曲面褶皱或者曲率突变的问题，各个配合面的尺寸公差按照中等精度的五金件要求设置，销轴与孔的配合采用间隙配合，保证锁舌转动灵活无卡滞，钩体的壁厚均匀，不会出现注塑或者压铸成型时的壁厚差导致的缩痕问题，即使是作为技能练习的模型，也完全按照实际量产零件的设计要求来搭建，能让练习者在建模过程中掌握实际工程设计里的应力控制、配合间隙设置、安装边界校核等实用技能，而不是单纯做外形的堆砌。这类吊钩在实际使用中，根据材质的不同可以适配不同的载荷场景，采用不锈钢材质时可以用于户外潮湿环境的装备悬挂，采用合金钢材质时可以用于车间轻型物料的吊运，采用工程塑料材质时可以用于日常家居的小物件悬挂，结构的通用性极强，通过调整壁厚、截面尺寸就能快速衍生出不同载荷等级的系列产品，是机械结构入门学习中非常典型的连接件案例。
