CSWA认证考试练习用多孔垫板结构

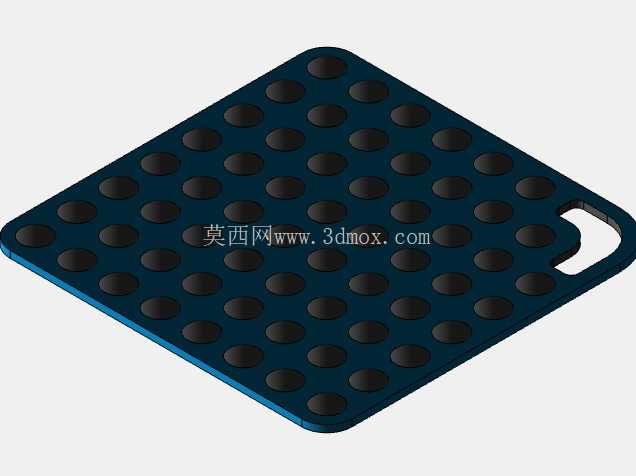

　　作为常年参与SolidWorks技能考评相关建模指导的结构工程师，接触这类CSWA练习构件时，首先会关注其特征设计对基础建模能力的覆盖度。这款带侧边挂孔的菱形多孔垫板，从实际应用场景来看，既可以作为小型工装的定位承载板，也能作为教学场景下的特征建模训练载体，其规则排布的沉孔、侧边的异形挂槽、圆角过渡的菱形外轮廓，刚好覆盖了草图绘制、阵列特征、切除拉伸、圆角处理等CSWA考试要求的核心建模技能点。从设计思路上拆解，该构件首先以菱形轮廓作为基础基体，四个边角做等半径圆角处理，避免锐边带来的应力集中与加工毛刺问题；板面的圆形沉孔采用线性阵列排布，孔间距保持均匀一致，既保证了板面的轻量化效果，也能满足作为承载板时的多点位固定需求，

　　每个沉孔的深度与直径比例经过校准，不会出现孔壁过薄导致的结构强度不足问题。侧边的异形挂槽采用半圆与直边组合的轮廓，既可以通过挂装实现快速定位，也能作为搬运时的手持位，槽口边缘同样做了小圆角过渡，避免挂装时出现应力集中断裂的情况。从安装边界来看，该垫板的整体轮廓为规则菱形，所有孔位的定位基准均以菱形中心为原点对称分布，安装时无需额外做基准找正，只要对齐中心定位点即可完成所有孔位的匹配，板面厚度控制在合理区间，既不会因为过薄导致受力变形，也不会因为过厚造成材料浪费。在实际建模练习过程中，这类构件能够帮助学习者掌握草图几何约束的添加逻辑，理解线性阵列的方向控制与间距设置方法，熟悉切除特征的深度控制原则，

　　同时能直观认识到圆角特征对零件结构工艺性的影响。不同于工业场景中直接投入使用的承载垫板，这款练习构件的所有特征尺寸都经过标准化调整，每个特征的参数设置都对应考试中的常见考点，学习者在建模过程中可以逐步建立基准先行、特征有序的建模思维，避免出现建模步骤混乱、特征父子关系错误的问题。从结构特性上看，该垫板的多孔设计在保证整体刚度的前提下最大化降低了零件重量，对称式的结构设计也让其受力分布更加均匀，作为小型工装承载板使用时，可以在孔位中安装定位销或者固定螺栓，实现小型零件的装夹定位，侧边的挂槽也能让其快速挂载到工装架上，减少存放时的空间占用。
