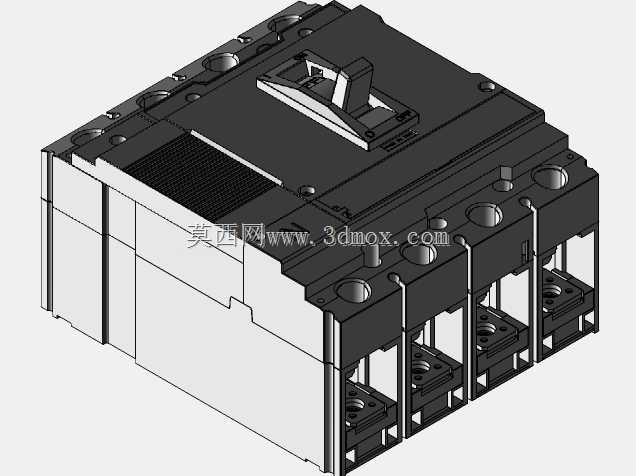

四级塑壳断路器TS250结构设计

　　这款四级塑壳断路器主要应用于低压交流配电系统的末端进线与分支回路保护场景，常见于工业厂房低压配电柜、商业建筑配电竖井、数据中心列头柜等场景，作为线路与下级用电设备的过载、短路、欠电压保护核心元件，同时可承担不频繁的线路通断操作任务。四级结构的设计可同时分断三根相线与中性线，在带中性线的三相四线制配电系统中，能够避免中性线异常带电带来的设备损坏与触电风险，尤其适配存在大量单相负荷、三相负荷不平衡度较高的配电场景，可有效保障检修状态下的线路完全断电。

　　从功能特性来看，该断路器额定电流覆盖250A框架等级，具备热磁式脱扣单元，热脱扣部分采用双金属片受热弯曲的原理实现过载反时限保护，电流过载倍数越高，脱扣动作速度越快，可匹配不同截面电缆的长期载流量特性，避免线路长期过载过热引发绝缘老化；磁脱扣部分采用电磁衔铁结构，在回路出现短路大电流时可瞬时触发机构脱扣，分断时间控制在毫秒级，能够快速切断故障电流，限制短路电流对上下级设备的电动力冲击与热损伤。操作机构采用五连杆自由脱扣结构，无论操作手柄处于手动推合的任何位置，只要脱扣器触发，机构都会快速带动触头分断，且手柄会自动跳转到中间脱扣位置，给出明确的故障状态指示，避免运维人员误判设备状态。

　　在结构设计思路上，整体采用基座与上盖分体式装配结构，基座部分承担所有载流部件、灭弧室、脱扣机构的固定与定位，采用高强度阻燃热固性材料模压成型，具备足够的机械强度与耐电弧烧蚀性能，可承受分断短路电流时产生的内部压力与高温冲击，不会出现壳体开裂、飞弧外溢的问题。上盖部分预留操作手柄伸出孔、状态指示窗口，同时在进线端与出线端分别设计了相间隔板安装槽，可加装隔弧板扩大不同极之间的爬电距离，避免潮湿、多尘环境下的极间闪络。触头系统采用银基合金触头材料，动触头配备斥力结构，在短路电流出现时可利用电流流过触头产生的霍姆力快速斥开动触头，提前拉长电弧，配合灭弧室的栅片切割冷却作用，快速将电弧分割成多段短弧并熄灭，提升断路器的极限短路分断能力。四级的极间布局采用等间距设计，中性极的触头参数、载流截面与相线极保持一致，可满足中性线流过与相线同等电流的使用需求，适配谐波含量较高的配电场景。

　　外形尺寸与安装边界方面，整体采用模块化紧凑设计，宽度方向按照四级极数均匀排布，安装孔位采用行业通用的标准孔距设计，可直接适配市面主流的低压配电柜安装梁、导轨安装适配器的安装尺寸，无需额外定制安装支架。进线端与出线端的接线端子采用压板式接线结构，可适配不同截面的铜芯电缆与铜排接线需求，端子处预留足够的接线操作空间，方便运维人员使用常规工具完成接线作业，不会出现工具与相邻极带电部件距离不足的问题。操作手柄的突出高度、操作力大小符合低压电器操作的人机工程要求，手动分合闸操作时无需施加过大的力，同时手柄的行程明确，合分位置清晰可辨。断路器底部与安装面之间预留足够的散热间隙，可保证长期载流运行时的热量顺利散出，避免热量积聚导致的脱扣特性漂移。灭弧室的排气方向朝向壳体底部的专用排气通道，分断时的高温电离气体可通过排气通道快速排出壳体外，不会直接喷向相邻的配电元件，降低柜内弧光短路的风险。
