带空气冷凝器的框架式冷却装置三维设计

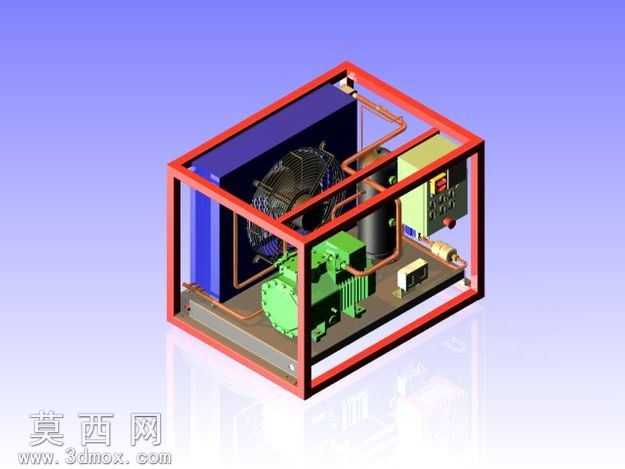

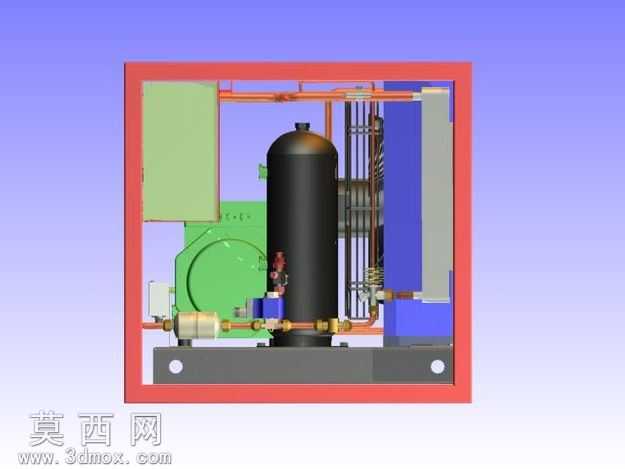

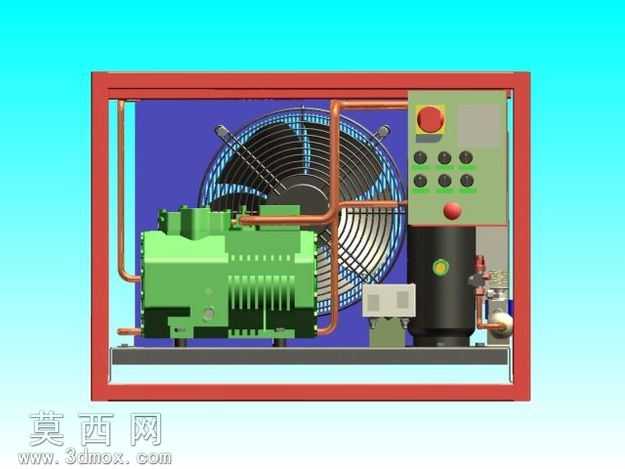

本冷却装置三维模型采用SolidWorks2012完成全参数化建模，整体采用开放式红棕色金属型材框架作为承载基体，框架采用等边角钢拼接焊接结构，建模时通过焊件模块生成标准型材构件，对框架的承托横梁、侧边立柱做了等强度结构优化，所有型材交接处做了圆角过渡处理避免应力集中，框架底部预留了安装固定的地脚孔位，方便后期整机的现场安装固定。模型核心制冷部件包含绿色活塞式制冷压缩机、紫铜材质制冷管路、蓝色空气冷凝器、轴流散热风机、气液分离储液罐、干燥过滤器以及带数显控制的电控模块，建模过程中对压缩机的缸体、散热翅片、接线盒做了精细化结构还原，对冷凝器的铝制翅片排布、铜管穿片结构做了阵列化建模，保证翅片间距、管径参数符合常规风冷冷凝设备的设计规范。管路部分采用三维草图路径扫描生成，还原了制冷系统的高压排气、低压回气管路走向，管路弯折处采用标准弯曲半径，避免管路弯折造成的流阻过大问题，同时在管路固定位置添加了管卡结构，还原真实设备的管路固定方式。渲染阶段采用蓝紫色渐变背景突出设备主体，金属框架赋予磨砂红漆材质，压缩机机体赋予铸铁喷绿漆材质，铜管赋予抛光紫铜金属材质，冷凝器翅片赋予哑光铝材质，电控盒面板赋予浅灰塑料材质并添加按钮、显示屏的贴图细节，散热风机赋予黑色塑料扇叶与金属防护网材质，通过材质区分清晰展现不同部件的功能属性。设计思路上遵循风冷式冷凝机组的常规布局逻辑，将压缩机布置在框架下部靠前位置降低整机重心，冷凝器与轴流风机布置在框架后侧形成直吹风冷散热通道，储液、过滤部件布置在压缩机旁侧缩短管路连接距离，电控模块布置在框架右侧靠前位置方便操作调试，整体布局紧凑合理，预留了足够的检修操作空间，可直接用于制冷设备的结构教学、方案展示以及非标冷却设备的设计参考，模型包含STEP/IGS通用格式文件，可导入各类三维CAD软件进行编辑修改，适配不同场景的二次设计需求。
