CSWA练习用十字形机械安装基座结构

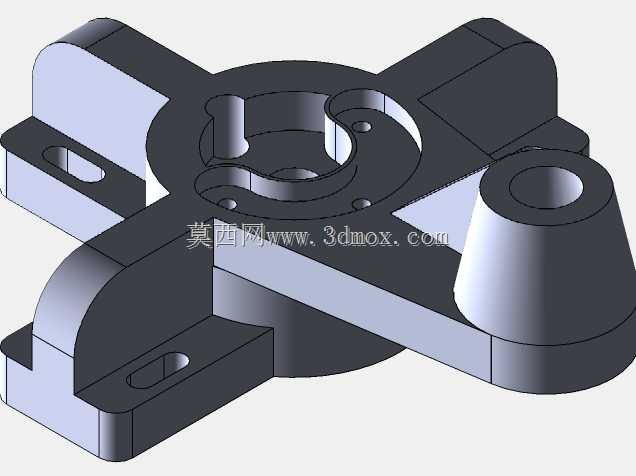

　　该零件属于典型的机械安装基座类结构，常应用于小型自动化设备的动力转接、工装夹具的定位承载场景，作为中间连接载体承担上部功能组件与下部安装机架的载荷传递作用，在教学实训、技能考核类建模场景中也常作为典型练习件，帮助建模者掌握拉伸、切除、圆角、孔位定位等基础建模指令的综合运用。从结构功能来看，零件中心设置的环形沉腔可用于容纳轴类零件的端部或者小型轴承组件，腔体内侧的小凸柱起到周向防转定位作用，避免装入的配合件发生周向窜动；右侧的锥形凸台内部设置同轴通孔，可作为导向轴的穿装位或者流体通路的转接位，锥面结构能够提升装配时的导入便利性，同时增强凸台根部的结构强度，降低应力集中风险。四个方向延伸出的支臂为主要安装承载结构，

　　每个支臂上设置的长圆形安装孔可适配一定范围内的安装孔位偏差，降低装配时的对位精度要求，支臂端部的圆弧过渡结构既能够去除加工锐边避免装配划伤，也能优化支臂受力时的应力分布，减少支臂根部断裂的风险。设计过程中优先遵循了安装基准统一的原则，以中心环形腔的轴线作为整个零件的设计基准，所有支臂的安装孔位、凸台的孔位均以该基准进行尺寸标注，能够有效降低加工与装配时的基准不重合误差；支臂的厚度经过受力校核，在满足常规静态承载要求的前提下尽可能控制整体重量，避免不必要的材料浪费，各凸台与主体连接位置均设置了合理的铸造圆角或者加工圆角，适配常见的铣削加工工艺要求，不需要特殊定制刀具即可完成常规机加工流程。从安装边界来看，零件整体呈十字对称布局，

　　四个支臂的外端面构成了最大安装轮廓，安装时需要预留的操作空间需覆盖支臂的长圆孔调节范围，中心沉腔的深度决定了上部配合件的轴向安装余量，锥形凸台的高度需匹配上部转接零件的配合深度，避免出现装配干涉；支臂底面为统一的安装贴合面，设计时保证了该平面的平面度要求，确保安装后零件不会出现翘曲，保障上部搭载组件的位置精度。这类结构在实际工业场景中，也常经过尺寸缩放与结构微调后，应用于小型输送线的动力端安装座、检测设备的传感器搭载基座、教学实验台的组件安装板等场景，其对称式的布局能够保证多方向安装的受力均衡，长圆孔的调节设计也能适配不同规格的配套组件安装需求，降低非标设计时的重复建模工作量。建模过程中需要注意各特征的先后顺序，

　　优先绘制主体十字轮廓的拉伸特征，再依次完成中心沉腔、凸台、安装孔的切除与添加，最后统一处理圆角特征，避免过早添加圆角导致后续特征定位参考丢失；孔位的定位需要严格遵循对称原则，保证四个支臂的安装孔相对于中心基准的位置度要求，锥形凸台的拔模角度需要结合实际加工或者3D打印的工艺要求设置，避免出现拔模斜度不合理导致的脱模或者加工困难问题。
