多向带耳法兰式连通阀体结构设计

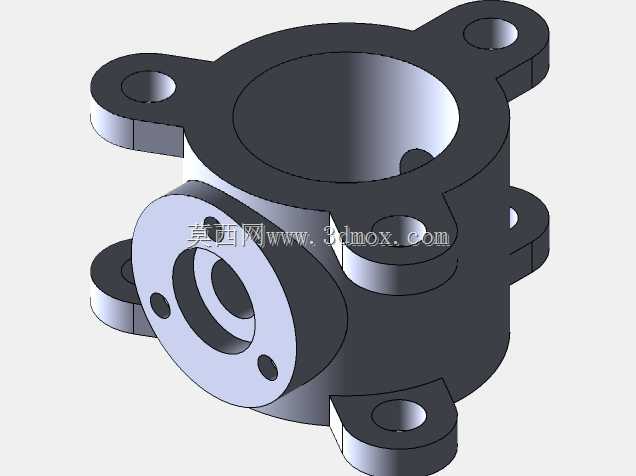

　　该零件属于流体管路系统中的多通连接类构件，核心作用是实现不同走向管路的介质汇流、分流与流向切换，可适配液压、气动、低压输水输油等多类管路场景，在小型液压站、气动控制回路、设备冷却循环管路中都能见到这类结构的应用。从结构设计逻辑来看，主体采用中空回转腔体作为核心容腔，腔体轴向设置大直径通口，用于对接主路管路，可实现大流量介质的直通输送；腔体周向均匀分布三个带安装耳的侧向接口，每个侧向接口的法兰端面都设置了密封槽位与螺栓过孔，能够对接支路管路，实现三路介质与主路的连通，侧向接口的内孔直径小于主路通径，匹配支路的小流量输送需求。六个安装耳沿周向均匀分布在主腔体的上下两个端面，每个耳片上都加工有同轴的安装通孔，

　　安装时可通过螺栓穿过通孔将整个阀体固定在安装基座或者相邻的阀组端面上，耳片的厚度经过受力校核，能够承受管路工作时产生的轴向拉力与径向振动载荷，避免长期运行出现耳片断裂的问题。设计过程中，主腔体的壁厚按照对应公称压力下的薄壁圆筒强度公式计算取值，既保证腔体能够承受额定工作压力下的介质载荷，又避免壁厚过大造成零件整体重量超标、材料浪费。侧向接口与主腔体的衔接位置做了圆角过渡处理，消除了直角连接带来的应力集中问题，同时减少介质在腔体内流动时的局部阻力，降低流道内的紊流与压力损失。每个法兰端面的平面度公差控制在0.02mm以内，保证安装密封件后能够实现端面密封，避免介质从连接位置泄漏，法兰端面上的螺栓孔位置度公差严格控制，

　　确保与对接管路的法兰孔位完全匹配，降低现场安装的对位难度。从安装边界来看，零件整体外轮廓的最大回转直径由六个安装耳的外沿决定，安装时需要预留对应尺寸的操作空间，方便螺栓的拧紧作业；主路通口与侧向接口的端面距离经过尺寸链校核，保证对接管路后不会出现管路干涉的问题，相邻两个侧向接口之间的夹角为120度，能够适配不同走向的支路排布需求，减少管路弯折的次数。零件的所有棱边都做了0.5mm的倒角处理，既避免加工与安装过程中锐边划伤操作人员，也去除了机加工产生的毛刺，防止毛刺脱落进入管路造成下游元件堵塞。建模过程中，先通过回转特征生成主体腔体的基础轮廓，再通过拉伸特征生成各个安装耳与侧向接口的结构，之后通过切除特征完成各个内孔、安装通孔、

　　密封槽的加工特征构建，最后对所有衔接位置添加圆角与倒角特征，整个建模过程完全遵循实际机加工的工艺顺序，特征树逻辑清晰，后续如果需要调整通径、安装孔位或者接口角度，只需要修改对应特征的参数即可快速完成迭代，能够适配不同压力等级、不同管路规格的选型需求。这类多通阀体在实际应用中，相比采用多个弯头、三通拼接的管路结构，集成度更高，连接点更少，能够有效降低管路系统的泄漏风险，同时减少管路占用的安装空间，在紧凑型的设备流体回路中优势十分明显。
