双筒支座式机械连接支撑结构件

项目分类:通用机械零部件 发布时间:2023-08-01 ID:703752
  • 双筒支座式机械连接支撑结构件

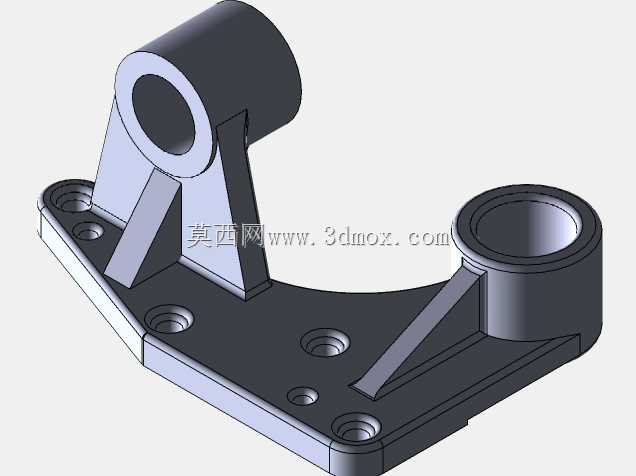

  这类双筒带安装底板的支撑结构,在轻工自动化输送线、小型专用工装夹具、教学实训台架的铰接点位应用十分普遍,核心作用是为两根存在空间角度差的转动轴提供稳定的同轴支撑,同时通过底部的安装面完成与设备主框架的刚性连接,避免轴系运转过程中出现偏摆、窜动问题。从结构细节来看,两个带通孔的筒状支撑座分别承担不同的轴系承载功能,较高的单筒支撑位主要适配悬臂类转动部件的铰接需求,较低的侧置筒位则多用于联动摆杆、传动连杆的转轴安装,两个筒位的内孔同轴度、端面与孔轴线的垂直度,是直接影响后续装配后转动顺畅度的核心公差项,建模过程中需要优先保证两个孔位的空间位置精度,再逐步完善其余连接结构。底板部分采用了适配安装面轮廓的异形切边设计,

  没有采用冗余的整板结构,在保证安装刚性的前提下尽可能压缩了零件的整体重量,底板上分布的多个沉头安装孔,位置完全匹配常用工业铝型材、标准钢板台架的安装孔距,装配时可以直接采用内六角圆柱头螺钉完成固定,不需要额外加工适配的转接板,能有效减少现场装配的加工工作量。两个筒座与底板之间都设置了三角形加强筋结构,筋板的厚度根据对应筒位的承载大小做了差异化设计,高筒位下方的筋板厚度更大,延伸长度也更长,能够抵消悬臂载荷带来的弯矩,避免筒座与底板连接位置出现应力集中导致的断裂变形,低筒位的筋板则根据侧向载荷的受力方向做了斜向布置,刚好对应连杆摆动过程中的受力方向,最大化筋板的加强作用。从安装边界来看,零件的底部安装面为完全平面,没有凸起结构,

  安装时只需要在设备框架上预留对应轮廓的安装区域,保证安装面平面度在公差范围内即可完成装配,两个筒位的外圆尺寸、通孔直径都采用了机械设计常用的优先数系,能够直接适配标准规格的滚动轴承、铜套、铰接销轴等通用配件,不需要定制特殊规格的连接件。设计这类支撑件的时候,首先要根据所支撑轴系的径向载荷、悬臂长度计算筒座的壁厚、筋板的尺寸参数,避免出现刚性不足导致的变形,其次要提前核对安装孔的位置与配套框架的孔位一致性,防止出现装配干涉,另外两个筒位的空间角度需要根据联动机构的运动轨迹做精准设定,角度偏差会直接导致连杆运动卡滞、磨损加剧的问题。在实际设备运行过程中,这类支撑件除了承担静载荷之外,还要承受轴系转动带来的周期性振动,

  因此结构上所有的转角位置都做了圆角过渡处理,避免锐角位置产生应力集中,提升零件的抗疲劳性能,筒孔的两端也预留了轴承安装的定位台阶,能够限制轴承的轴向窜动,不需要额外加装轴用挡圈等定位零件,简化了装配流程。对于三维建模从业者来说,这类零件是典型的参数化建模练习案例,建模时可以先绘制底板的轮廓草图,拉伸生成基础底板结构,再根据两个筒位的空间位置绘制筒身的草图,通过拉伸、切除命令生成筒身结构,之后添加加强筋特征,最后处理安装孔、圆角、倒角等细节特征,建模过程中要注意各个特征的父子关系,方便后续根据实际需求修改尺寸参数,快速调整出适配不同安装场景的同系列支撑结构。
