CSWA认证考试练习用机械基座零件

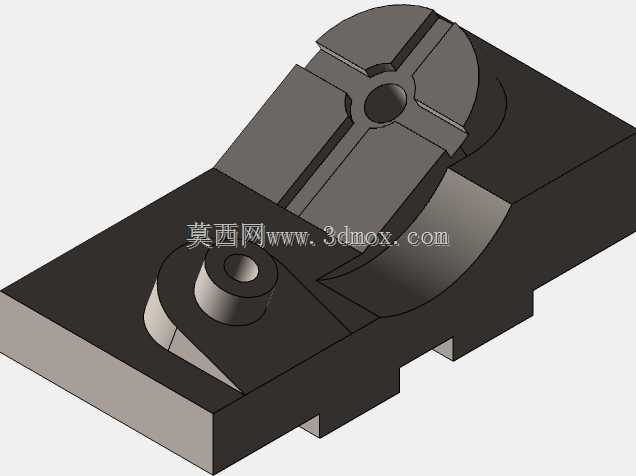

　　该零件属于机械技能认证考核的典型练习构件，核心用于考察三维建模从业者对基础特征命令、尺寸约束、几何关系的综合运用能力，同时也可作为小型工装夹具的基座原型适配轻载定位场景。从结构功能来看，零件主体为带斜向支撑的块状基座，底部设置两处对称的缺口结构，可直接卡入配套工作台的T型槽内完成初步定位，无需额外设计复杂的装夹结构，适配小批量教学实训场景下的快速装拆需求。上部的圆形凸台中心加工有同轴沉孔，可用于安装定位销或者小型铰接轴，实现上部摆动类构件的回转支撑；凸台旁的弧形过渡面与斜向支撑板平滑衔接，既消除了直角处的应力集中隐患，也能在承受径向载荷时将力均匀分散到基座主体，避免局部应力过大导致的结构变形。

　　零件顶部的十字分布槽体是核心的调节定位结构，槽体宽度统一，可配合压紧螺栓实现上部配套构件的位置微调，适配不同安装尺寸的配套组件，槽体端部的半圆结构与槽宽等径，符合常规铣削加工的走刀路径要求，无需额外的清根工序就能完成加工，降低了实际生产的制造成本。从设计思路层面，该零件刻意融合了拉伸、切除、圆角、同轴约束、对称约束等三维建模的核心基础操作，没有冗余的复杂曲面特征，所有特征的尺寸链完全闭环，建模过程中需要先确定底部基准面，再依次完成主体块、斜撑、上部凸台、槽体、沉孔的特征创建，每一步的几何约束都需要完全定义，避免出现过定义或者欠定义的情况，完全贴合CSWA认证考试对建模规范性的考核要求。在安装边界层面，

　　零件底部的安装缺口间距适配常规教学用钳工台的T型槽间距，整体高度控制在常规小型夹具的高度范围内，上部凸台的沉孔直径适配标准M6定位销的安装尺寸，十字槽的宽度适配M5压紧螺栓的杆部直径，所有尺寸都遵循机械设计的通用标准，没有非标准的特殊结构，既满足考核练习的建模要求，也具备实际工装改造的结构基础。在实际实训场景中，这类零件建模练习能帮助初学者快速掌握从二维草图到三维特征的转化逻辑，理解不同特征之间的父子关系，避免建模过程中出现特征参考混乱的问题，同时零件上的圆角、斜撑等结构也能让学习者直观理解结构设计中应力分散的基本原理，把建模操作和实际机械设计的合理性要求结合起来，而不是单纯完成几何形状的绘制。
