CSWA认证练习用双筒支座结构建模实例

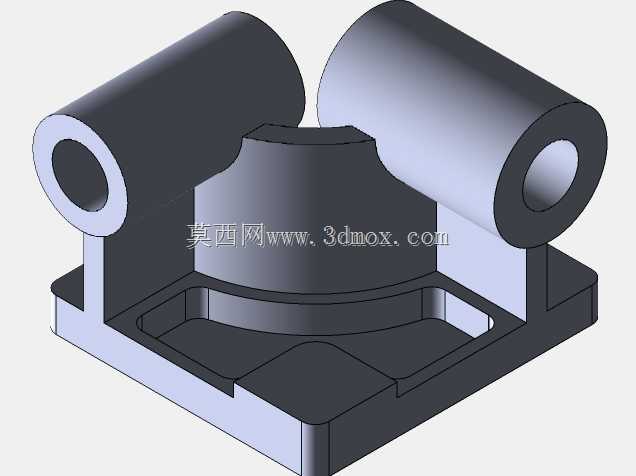

　　该结构件属于典型的机械设计入门练习类支撑类零件，整体采用一体化铸造成型后机加工的工艺路线设计，主体由底部安装基座、中部弧形支撑段、顶部两个同轴平行筒状安装位三个核心功能段构成。底部安装基座为带圆角的矩形板式结构，基座上开设两处对称的内凹减重槽，既能够降低零件整体重量，也可在安装时容纳固定螺栓的头部沉头空间，避免螺栓突出基座底面影响安装平面度，基座底面为全平面加工设计，可直接与安装基准面贴合，保证装配后的位置精度。中部弧形支撑段采用大圆弧过渡结构连接底部基座与顶部筒状结构，圆弧过渡处的壁厚保持均匀一致，避免铸造过程中出现壁厚差过大导致的缩孔、应力集中等缺陷，同时圆弧曲面的受力传导路径更顺畅，在承受顶部筒状结构传递的径向载荷时，

　　能够将力均匀分散到底部基座的整个安装面上，减少局部应力集中导致的结构变形风险。顶部两个平行布置的筒状结构为核心功能安装位，两个筒体的内孔保持严格的同轴度公差要求，内孔表面设计为精加工面，用于穿装支撑轴类零件，筒体的外圆与内孔保持同轴，两端面与内孔轴线保持垂直，保证轴类零件穿装后不会出现偏斜卡滞的问题。从设计思路来看，该零件的建模过程覆盖了SolidWorks基础建模的大部分核心命令，包括草图绘制中的几何约束、尺寸标注，特征建模中的拉伸、切除、圆角、抽壳等常用操作，同时也涉及到装配验证中同轴度、平行度等形位公差的考量，非常适合入门设计者练习从二维草图到三维实体的建模逻辑，理解零件结构从功能需求到几何形态的转化过程。在实际工程场景中，

　　这类双筒平行支座结构常应用于小型传动机构的轴系支撑场景，比如小型输送设备的从动辊支撑、手动操作机构的转轴支座、简易工装的定位轴安装座等，工作时两个筒体内孔穿装的转轴可承载径向载荷，通过底部基座的安装孔将载荷传递到设备机架上，结构简单可靠，加工难度低，维护方便。建模过程中需要重点关注几个尺寸边界：底部基座的长宽尺寸决定了零件的安装占地空间，设计时需要匹配安装面的预留尺寸，基座上的安装孔孔位需要与机架上的预装螺孔位置对应，避免出现安装干涉；中部支撑段的高度决定了顶部筒体的轴线安装高度，需要匹配轴系零件的中心高要求，保证传动部件的啮合或配合位置准确；顶部两个筒体的内孔直径需要与适配的轴径采用间隙配合，筒体的长度需要匹配轴的支撑段长度，

　　保证轴的支撑长度足够，避免出现轴端悬臂过长导致的挠曲变形。另外，零件所有的棱边都设计了工艺圆角，除了降低应力集中的作用外，也能够避免加工和装配过程中锐边划伤操作人员，同时符合铸造零件的工艺要求，避免尖角处出现浇铸不足的缺陷。在建模练习时，可先从底部基座的草图开始绘制，先确定基座的外轮廓和安装孔、减重槽的位置，拉伸生成基座实体后，再绘制中部支撑段的弧形轮廓，通过拉伸或放样特征生成中部支撑结构，之后绘制顶部筒体的截面草图，拉伸生成两个筒体结构，最后对所有需要圆角的位置添加圆角特征，对筒体内孔进行切除拉伸生成通孔，整个建模过程需要注意草图的全约束，避免出现欠约束导致的特征变形，同时要合理规划特征顺序，将圆角、倒角这类工艺特征放在建模流程的最后，避免前期添加圆角导致后续特征绘制时参考面选取困难。这类零件虽然结构简单，但涵盖了机械结构设计中最基础的支撑类零件的设计逻辑，通过练习该模型的建模，能够帮助初学者建立起从功能需求出发倒推结构设计的思维，理解每个几何特征对应的工艺和功能作用，而不是单纯的堆砌特征完成几何形状的绘制。
