CSWA练习用多安装位铰接支座结构件

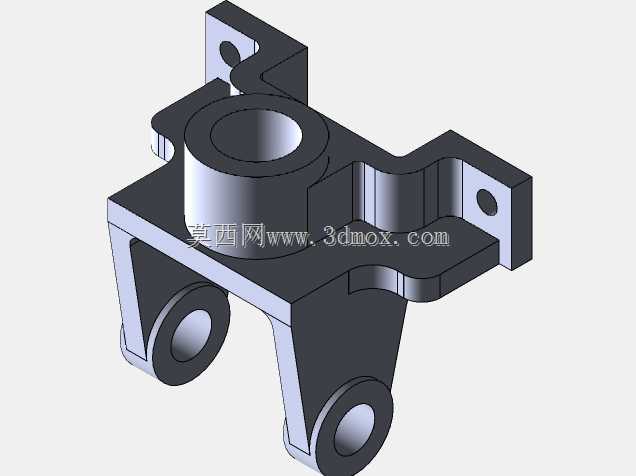

　　该铰接支座类零件属于通用机械传动支撑结构范畴，常见于中小型自动化设备的连杆传动单元、轻工机械的执行端连接部位，以及教学实训类机械装配验证场景，主要承担多方向铰接部件的定位支撑、载荷传递功能，可同时为三个方向的铰接销轴提供稳定的安装基准，将转动副的载荷均匀分散到主体安装基面，避免局部应力集中导致的结构变形。从结构设计逻辑来看，主体采用中间圆筒凸台作为核心承载基准，圆筒内孔为光孔设计，可适配销轴类零件穿过，作为主转动副的安装位，圆筒外壁做了加厚处理，壁厚根据常规铰接载荷的剪切应力计算取值，保证在承受径向交变载荷时不会出现开裂变形。主体向三个方向延伸出安装支耳，其中两个支耳位于主体上部呈对称分布，支耳上开有同轴光孔，

　　用于与上方固定机架通过螺栓连接，支耳与主体圆筒的衔接处做了圆弧过渡处理，过渡圆角半径根据应力集中系数优化，避免直角衔接处的应力断裂风险；另外两个支耳位于主体下部呈斜向分布，支耳同样带有同轴安装孔，用于连接下方的连杆类执行部件，两个下部支耳的孔位保持严格同轴度，同轴度公差控制在0.02mm以内，保证铰接销轴安装后转动顺畅无卡滞。安装边界方面，上部两个安装支耳的孔中心距根据常规小型设备机架的安装间距设定，支耳端面与主体基面的垂直度公差满足螺栓连接的装配要求，下部斜向支耳的伸出长度根据连杆摆动的行程范围预留足够空间，避免连杆摆动过程中与主体结构发生运动干涉。设计过程中优先考虑了零件的加工工艺性，所有安装孔均为直通孔，

　　可通过钻削一次加工完成，主体外形的拔模角度符合常规铸造或3D打印的工艺要求，无需额外做工艺补正即可直接用于生产加工。零件的各棱边均做了小倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少应力集中点，提升零件的疲劳使用寿命。在实际装配场景中，该支座可作为中间铰接节点，连接固定机架与两组摆动连杆，实现两个方向的独立转动传动，常见于小型包装机械的料斗翻转机构、自动化生产线的挡料摆臂机构，以及教学用机械原理演示装置中，能够稳定承受连杆往复摆动带来的交变载荷，长期运行无明显结构变形。建模过程中需要重点关注各支耳安装孔的同轴度、支耳与主体衔接处的圆角过渡、以及各安装面的平面度要求，这些尺寸公差直接影响后续装配的顺畅度与零件的实际承载能力，若孔位同轴度偏差过大，会导致铰接销轴安装后出现别劲现象，加速销轴与孔壁的磨损，缩短整套机构的维护周期。
