带安装支座弯管法兰连接管路构件

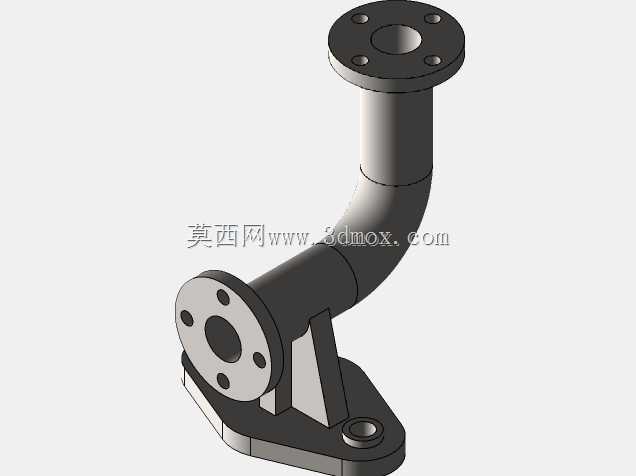

　　该弯管法兰连接构件主要应用在流体输送管路系统的转向接驳场景，常见于中小型液压站油路排布、工业冷却水循环管路、低压气动控制回路以及小型化工流体输送管线中，用来实现管路90度转向的同时，通过两端法兰结构完成与上下游管路、阀组或设备接口的刚性密封连接，底部自带的安装支座可直接将整段管路固定在设备机架、安装基板或墙面支架上，无需额外设计管路固定抱箍，能有效减少管路系统的装配零件数量，降低现场安装的施工复杂度。

　　从功能特性来看，两端的圆形法兰均采用四螺栓孔均布设计，法兰端面预留密封垫片安装位，可适配常规的橡胶平垫片、金属缠绕垫片等密封件，满足低压工况下的密封要求，避免流体输送过程中出现渗漏问题。弯管段采用平滑圆弧过渡结构，相比直角弯头能大幅降低流体在转向位置的局部阻力损失，减少流体对管壁的冲刷磨损，尤其适合输送含有微小固体颗粒的流体介质，可有效延长管路构件的使用寿命。底部的安装支座与弯管主体之间设置了三角形加强筋结构，筋板分别连接弯管外侧管壁与支座安装面，能大幅提升支座与弯管连接位置的结构强度，避免管路运行过程中受流体冲击、设备振动影响出现焊缝开裂或连接变形问题，支座上预留的沉头安装孔可适配内六角螺栓完成固定，安装后螺栓头不会突出支座平面，不会与周边其他零部件产生干涉。

　　设计过程中首先确定两端法兰的接口通径与安装孔位参数，保证与常规标准法兰的互换性，弯管的弯曲半径根据管路通径匹配，既保证流体流动的平顺性，也控制整体结构的占用空间，避免弯曲半径过大导致构件整体尺寸超标，无法适配紧凑的设备安装空间。两端法兰的端面均设计有定位止口，装配时可快速与对接法兰完成同轴定位，降低现场安装的对位难度，减少法兰错位导致的密封失效风险。弯管与法兰、弯管与支座的连接位置均做了圆弧过渡处理，避免应力集中，在承受管路内压、外部振动载荷时，应力不会在连接尖角位置集中，提升构件的整体抗疲劳性能。

　　安装边界方面，构件整体的安装基准为底部支座的下平面，安装时需保证该平面与安装基板完全贴合，避免出现倾斜导致法兰对接面错位。两端法兰的连接面分别朝向垂直向上与水平向外两个方向，安装前需确认上下游管路的接口位置与法兰朝向匹配，避免安装后出现管路别劲的问题。支座上的安装孔中心距与弯管的中心高度需匹配安装位置的预留空间，安装完成后弯管外侧与周边设备构件的安全间隙需满足管路保温层安装、后期维护操作的空间要求，避免间隙过小导致后期无法进行密封垫片更换、螺栓紧固等维护操作。法兰连接螺栓的紧固需采用对角分次拧紧的方式，保证法兰端面受力均匀，避免单侧受力过大导致法兰变形、密封失效。

　　在实际工程应用中，这类带安装支座的弯管法兰构件相比普通弯头加独立固定支架的组合方案，集成度更高，装配时无需单独调整支架位置与弯头的对接角度，能大幅缩短管路系统的装配周期，同时集成式的结构也减少了管路系统的潜在泄漏点，提升整个流体输送系统的运行可靠性。针对不同的输送介质工况，可通过更换构件材质适配不同的使用需求，输送普通水、气介质可采用普通碳钢材质做防锈处理，输送腐蚀性介质可采用不锈钢材质，满足不同行业的管路布设需求。
