CSWA练习用带座支撑铰接支座结构

　　该铰接支撑支座属于机械传动系统中的基础承载连接件，常应用在中小型工装夹具、半自动送料机构、轻型连杆传动模组中，作为摆动杆件的铰接承载基座使用，能够为配套的销轴类连接件提供稳定的回转支撑，同时承受杆件摆动过程中产生的径向载荷与部分倾覆力矩。从实际使用场景来看，这类支座多布置在设备机架的安装平面上，底部的带孔法兰边通过螺栓与机架台面锁紧，上方的半圆铰接孔用于穿装铰接销轴，连接摆杆、摇臂类活动构件，实现构件绕固定轴线的往复摆动动作，常见于小型自动化设备的连杆驱动单元、工装夹具的压紧摆臂基座、教学演示类机械结构的实训组件中。

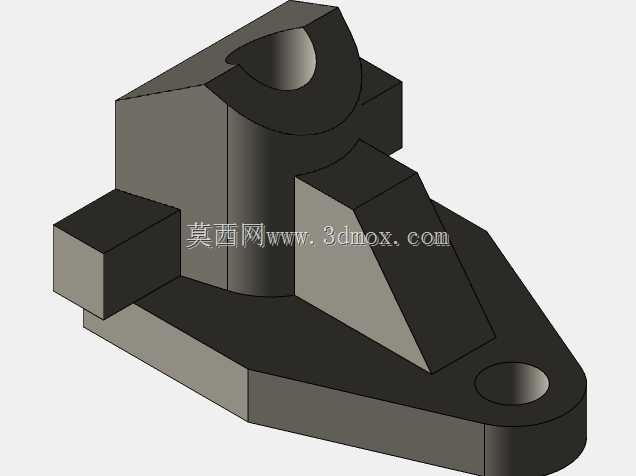

　　从结构设计逻辑来看，该支座采用一体化铸造成型后机加工的工艺思路设计，底部为带圆角的扇形安装底座，底座上预留一个圆形安装通孔，用于穿装锁紧螺栓，安装时可根据实际布置需求调整支座的周向角度，适配不同方向的摆杆安装需求。底座上方的主体支撑段采用矩形截面立柱结构，保证竖直方向的承载刚度，立柱顶部加工出半圆型铰接槽，槽的内径与配套铰接销轴的外径采用间隙配合，保证销轴转动顺畅无卡滞，同时槽的两侧端面预留足够的接触宽度，降低销轴转动时的接触面压，减少长期使用后的磨损量。为了抵消摆杆摆动时对立柱产生的侧向弯矩，在立柱的受力侧设置了三角形加强筋，筋板分别与立柱侧面、底座上表面融合连接，通过三角形结构的力学稳定性提升整体抗扭、抗弯能力，避免立柱在长期交变载荷下出现根部断裂的问题。立柱另一侧延伸出的方形凸台，可作为限位块的安装基准面，用于安装摆杆摆动行程的限位螺钉，调整摆杆的摆动角度范围，无需额外设计限位支架，减少装配时的零件数量。

　　从安装边界尺寸来看，该支座的底座轮廓最大长度控制在120mm以内，宽度控制在80mm以内，整体高度不超过90mm，属于小型支撑类零件，适配安装在厚度10mm以上的钢板机架或铝型材台面上，安装螺栓采用M8规格内六角圆柱头螺栓即可满足锁紧强度要求。顶部铰接孔的直径适配直径20mm的标准铰接销轴，孔的中心高度距离底座安装面为70mm，能够保证配套摆杆摆动时不会与底座平面发生运动干涉。筋板的厚度设置为8mm，既不会因为筋板过薄导致焊接或铸造时出现工艺缺陷，也不会因为筋板过厚造成材料浪费、整体重量过大的问题。

　　在建模设计过程中，这类零件需要重点关注几个工程细节：一是底座安装孔的中心位置需要与顶部铰接孔的中心保持合理的位置公差，避免安装后摆杆的摆动平面出现偏斜，导致销轴承受额外的附加弯矩；二是顶部铰接槽的半圆面需要保证圆柱度要求，与销轴的配合间隙控制在0.02mm-0.05mm之间，间隙过大会导致摆杆摆动时出现窜动，间隙过小则会造成销轴转动卡滞，润滑脂难以进入配合面；三是所有棱边都需要做1-2mm的倒角或圆角处理，既可以去除加工后的毛刺，避免装配时划伤操作人员，也可以减少零件的应力集中点，提升交变载荷下的疲劳强度；四是加强筋与立柱、底座的连接位置需要设置过渡圆角，避免直角连接造成的应力集中，防止长期受力后出现裂纹。

　　从实际使用的维护角度来看，该支座的顶部铰接槽位置需要预留润滑脂加注的空间，可在铰接槽的侧面加工出小的注油孔，定期加注润滑脂降低销轴与槽面的磨损，延长零件的使用寿命。底座的安装接触面需要保证平面度要求，安装时与机架台面之间不能有铁屑、焊渣等杂物，避免锁紧后底座出现变形，导致顶部铰接孔的轴线偏斜。这类零件作为CSWA认证考试的练习模型，涵盖了拉伸、切除、筋、圆角、倒角等常用的SolidWorks建模命令，能够帮助练习者掌握基础机械零件的建模思路，同时理解支撑类零件的结构设计逻辑，为后续设计更复杂的机械承载结构打下基础。
