90度方形法兰连接弯管接头结构

　　在工业流体输送系统的管路布设场景中，经常会遇到管路需要垂直转向同时兼顾两端刚性连接的需求，这类带方形法兰的90度弯管接头，就是为解决这类场景下的管路对接问题设计的结构件。从实际应用来看，这类接头常见于液压站管路排布、小型空压机气路连接、低压给排水管路转角、工业除尘通风管道转向等场景，相比螺纹连接的弯头，法兰式连接的密封可靠性更高，能承受更高的管路压力，同时安装对位更方便，后期拆卸维护的操作空间要求更低。

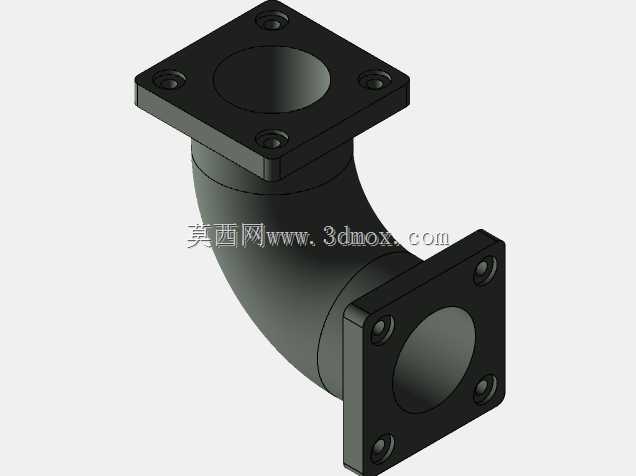

　　从结构设计的角度看，这个弯管采用两端对称方形法兰的结构形式，法兰端面上均匀布置四个安装沉孔，孔位沿法兰中心呈90度对称分布，安装时不需要刻意调整周向角度，只要对齐两端法兰的安装孔位即可完成对接，能有效降低现场安装的对位难度。弯管的弯曲段采用等通径圆弧过渡设计，弯曲半径取管路通径的1.5倍，这个曲率半径的设计既可以避免弯曲半径过小导致的管路通流截面突变，减少流体经过转角时的局部阻力损失，也不会因为弯曲半径过大导致接头整体占用安装空间过多，平衡了通流性能和安装空间的需求。

　　在安装边界的设计考量上，两端方形法兰的外轮廓尺寸比管路外径大出足够的螺栓安装空间，法兰端面设计有密封槽位，可以适配O型密封圈或者平垫片实现端面密封，安装时螺栓从法兰沉孔侧穿入，对接端不需要预留螺栓穿入的操作空间，适合安装在管路贴近设备壁板、安装空间局促的转角位置。弯管的壁厚根据常规低压管路的承压需求设计，在满足1.6MPa工作压力的强度要求前提下，尽可能控制整体重量，降低管路系统的整体负载。

　　建模过程中，这类零件的结构逻辑非常清晰，首先确定两端法兰的中心距，也就是弯管的两个接口端面的垂直距离，这个尺寸直接决定了接头安装后两个方向管路的相对位置，是选型时最核心的安装尺寸。之后绘制法兰的方形轮廓，定位四个安装孔的位置，做出沉孔结构，再通过扫描特征生成弯曲段的管体，最后对管体和法兰的连接位置做圆角过渡，减少应力集中的风险。需要注意的是，法兰端面的密封面平面度有明确要求，建模时要保证密封面是完整的平面结构，不能出现特征拼接导致的面错位，避免实际加工后密封面存在泄漏隐患。

　　从实际使用的角度，这种方形法兰弯头相比圆形法兰的同规格接头，在小通径管路场景下的安装适配性更好，方形法兰的四个边角可以作为安装对位的参考基准，现场施工时更容易保证两个对接管路的垂直度，不会出现安装后管路歪斜的问题。同时方形法兰的结构在小尺寸规格下的加工成本更低，采用板材切割再焊接管体的工艺就可以完成生产，不需要像圆形法兰那样做车削外圆的工序，适合批量生产应用。在管路系统的振动场景下，四个螺栓均匀锁紧的结构可以提供更均衡的压紧力，长期使用不会因为单侧螺栓松动出现密封泄漏的问题，可靠性比双螺栓固定的管接头更高。
