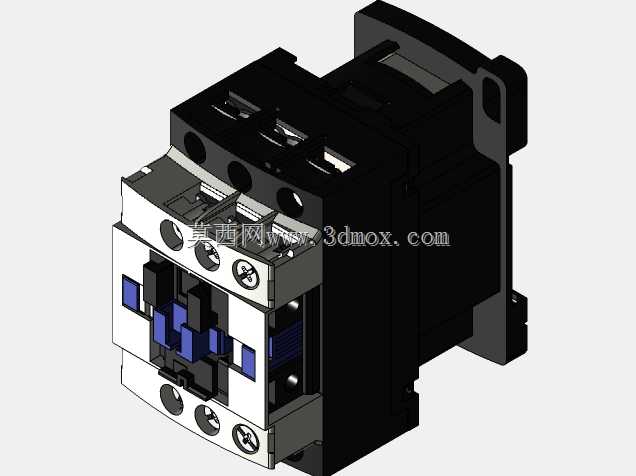

施耐德LC1D09交流接触器三维数模

　　在低压配电与电机控制回路的三维布局设计中，接触器是核心的控制执行元件，这款LC1D09型号的三维数模完全按照实物测绘尺寸构建，所有安装位、接线端子、外形轮廓的尺寸公差均控制在工业建模允许的偏差范围内，能够直接用于电气柜的三维布局干涉检查、安装板开孔定位、接线走线模拟等实际工程场景。

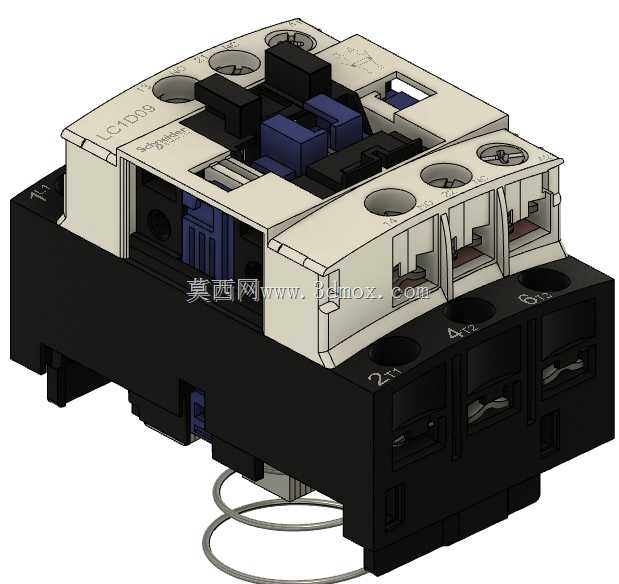

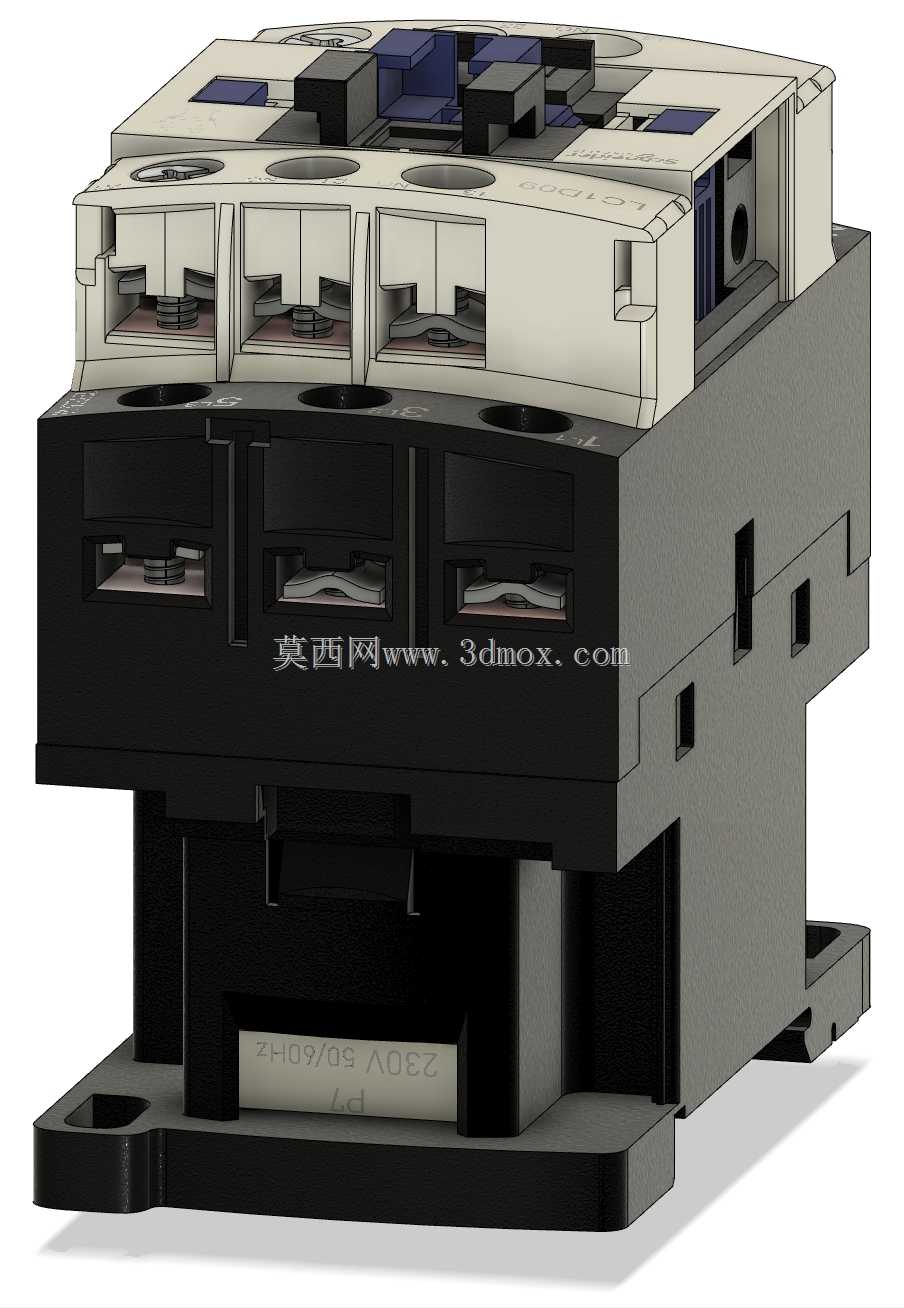

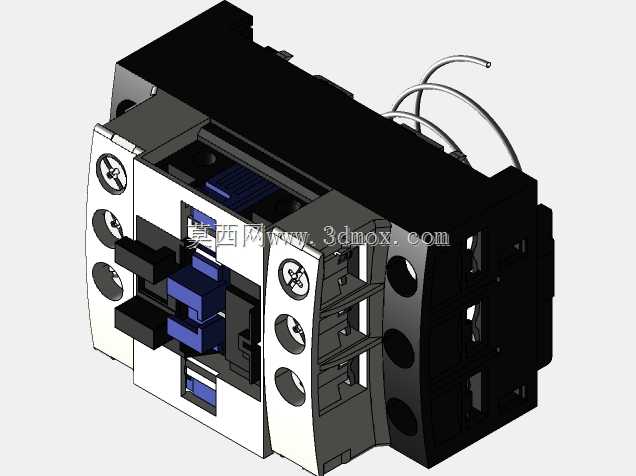

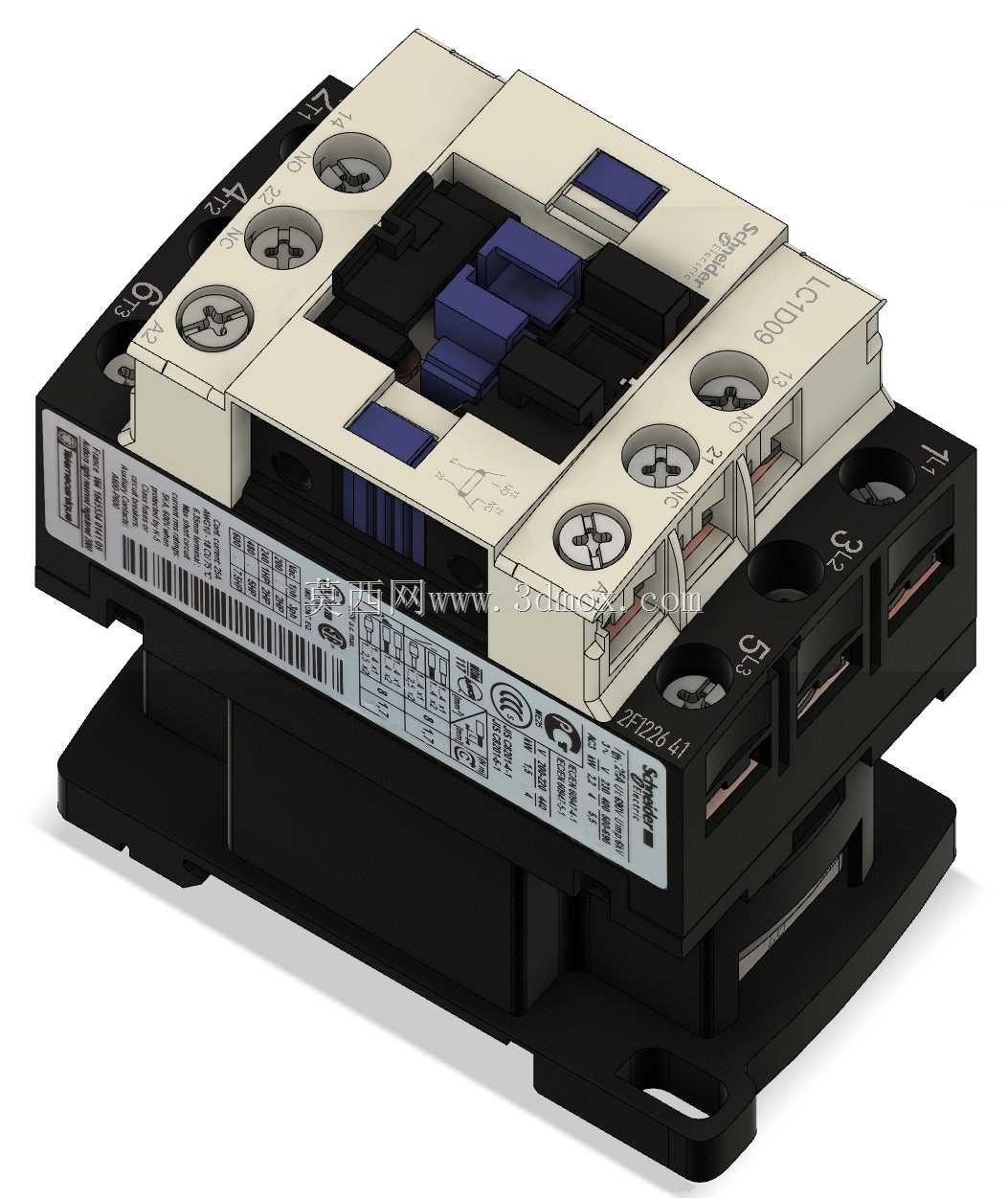

　　从实际应用场景来看，这款额定电流9A的交流接触器，主要应用于小功率三相异步电动机的直接启停控制、照明回路的分合控制、小型负载的电源切换等工况，常见于机床控制回路、小型自动化设备配电、楼宇配电末端控制等场景，建模时完全还原了实物的结构特征：主回路三对主触点的接线端子间距、辅助触点的安装位位置、线圈接线端的朝向、底部导轨安装卡扣的结构尺寸，都和实物完全一致，设计人员在做电气柜三维布局时，可以直接调用该模型，不需要再反复核对实物尺寸调整安装位，能有效减少后期装配时出现的端子干涉、走线空间不足、导轨安装位不匹配等问题。

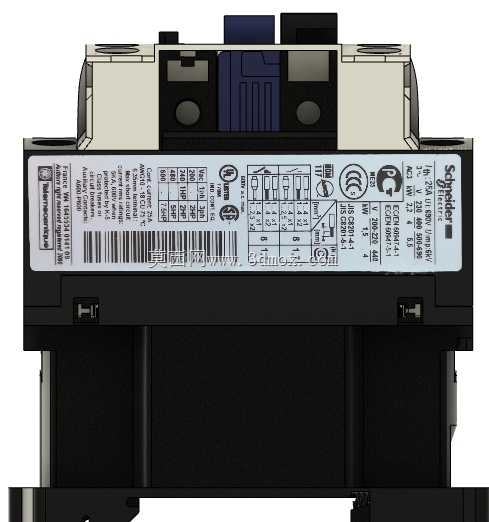

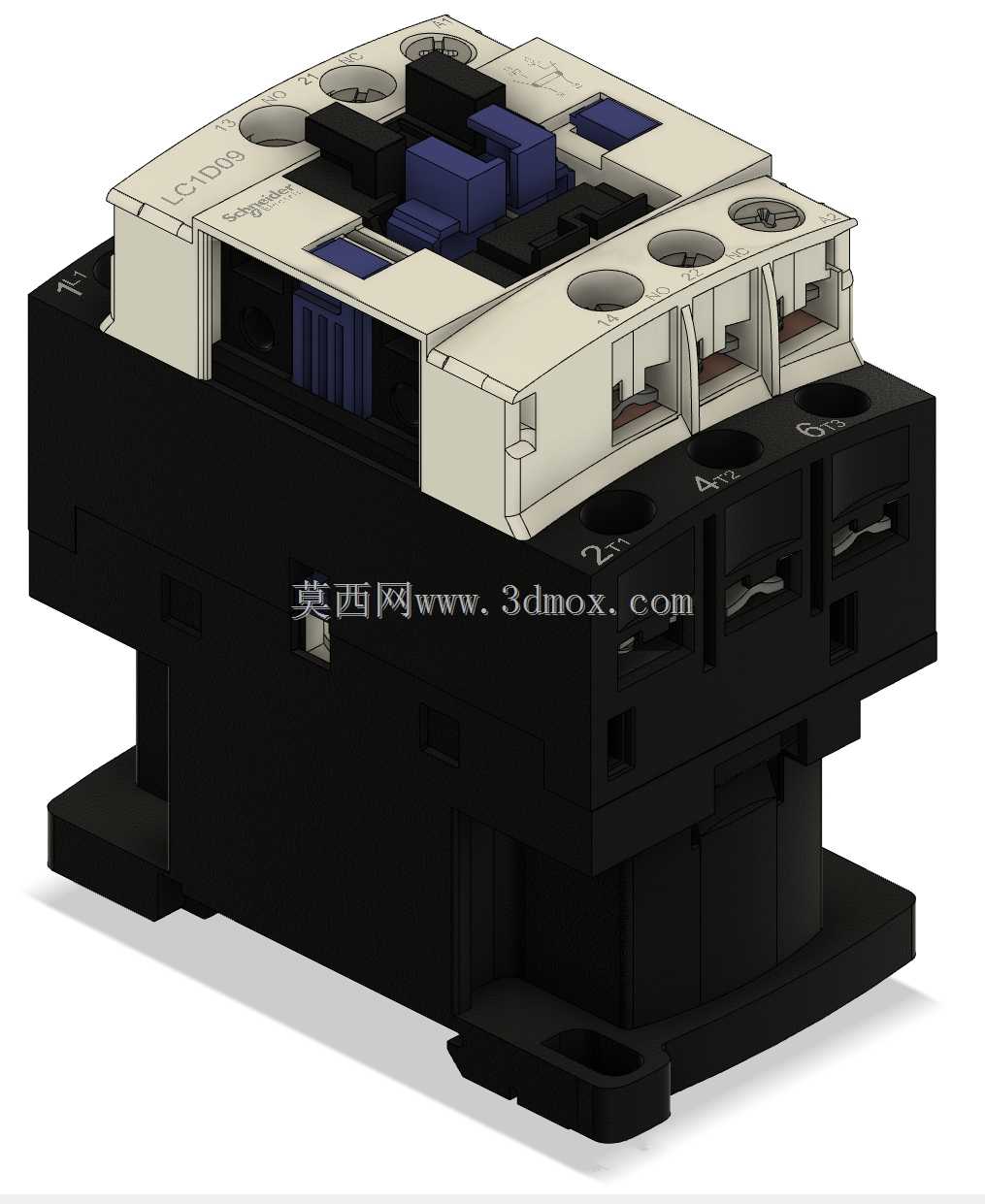

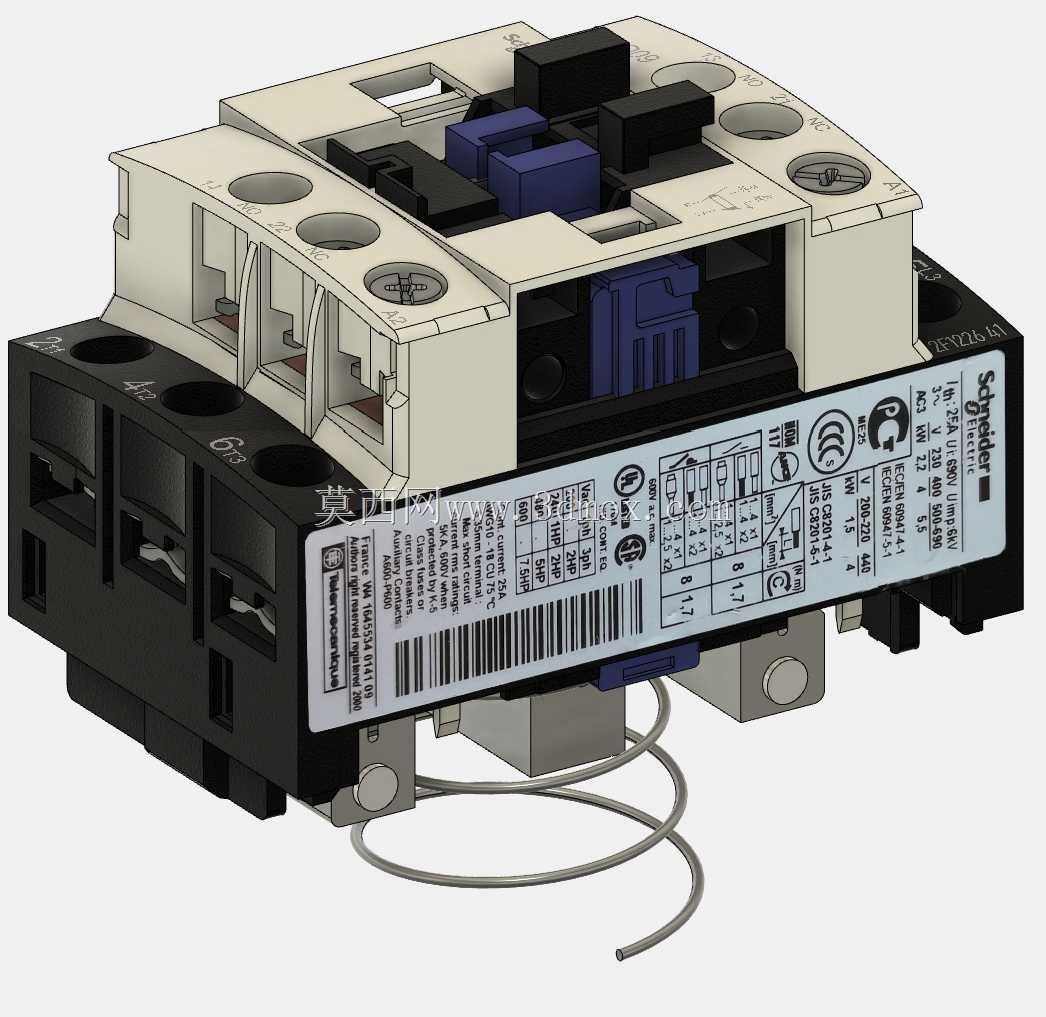

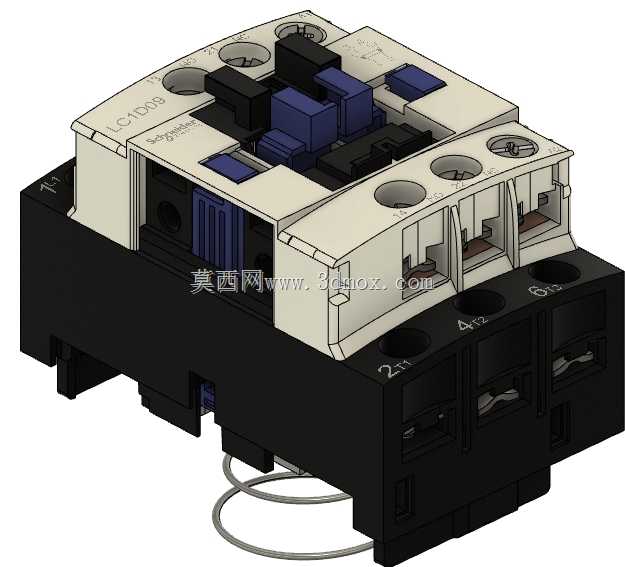

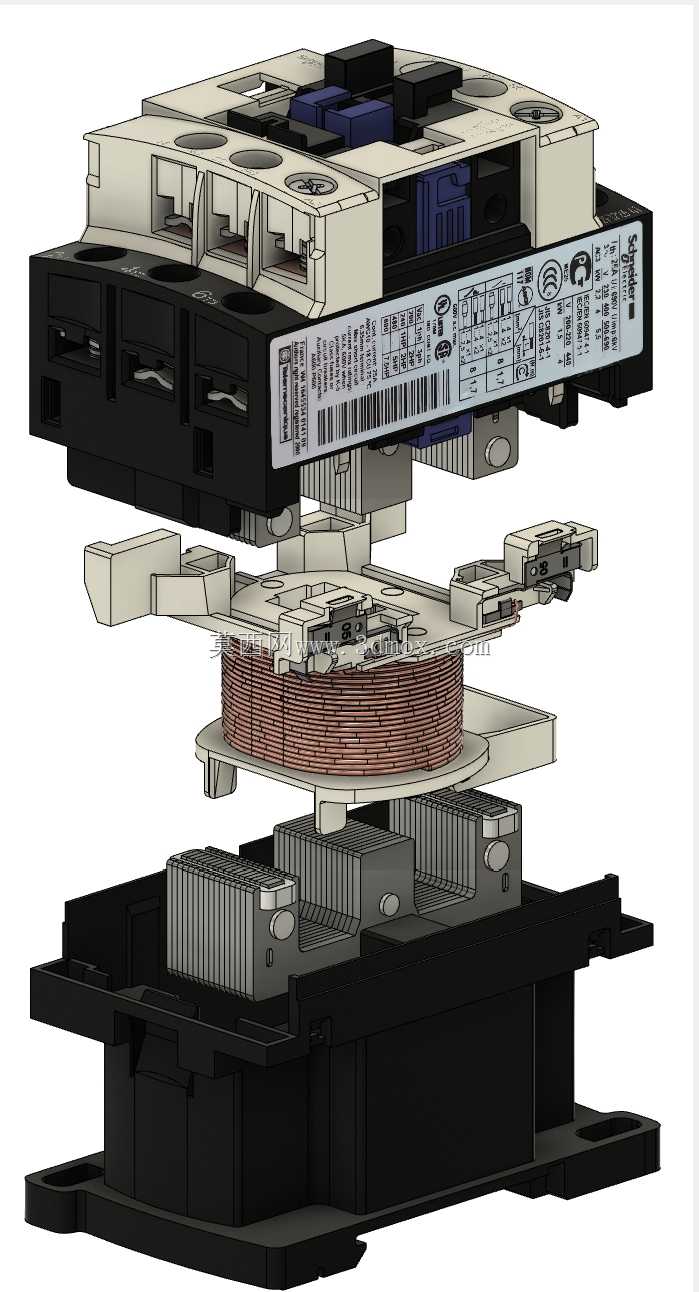

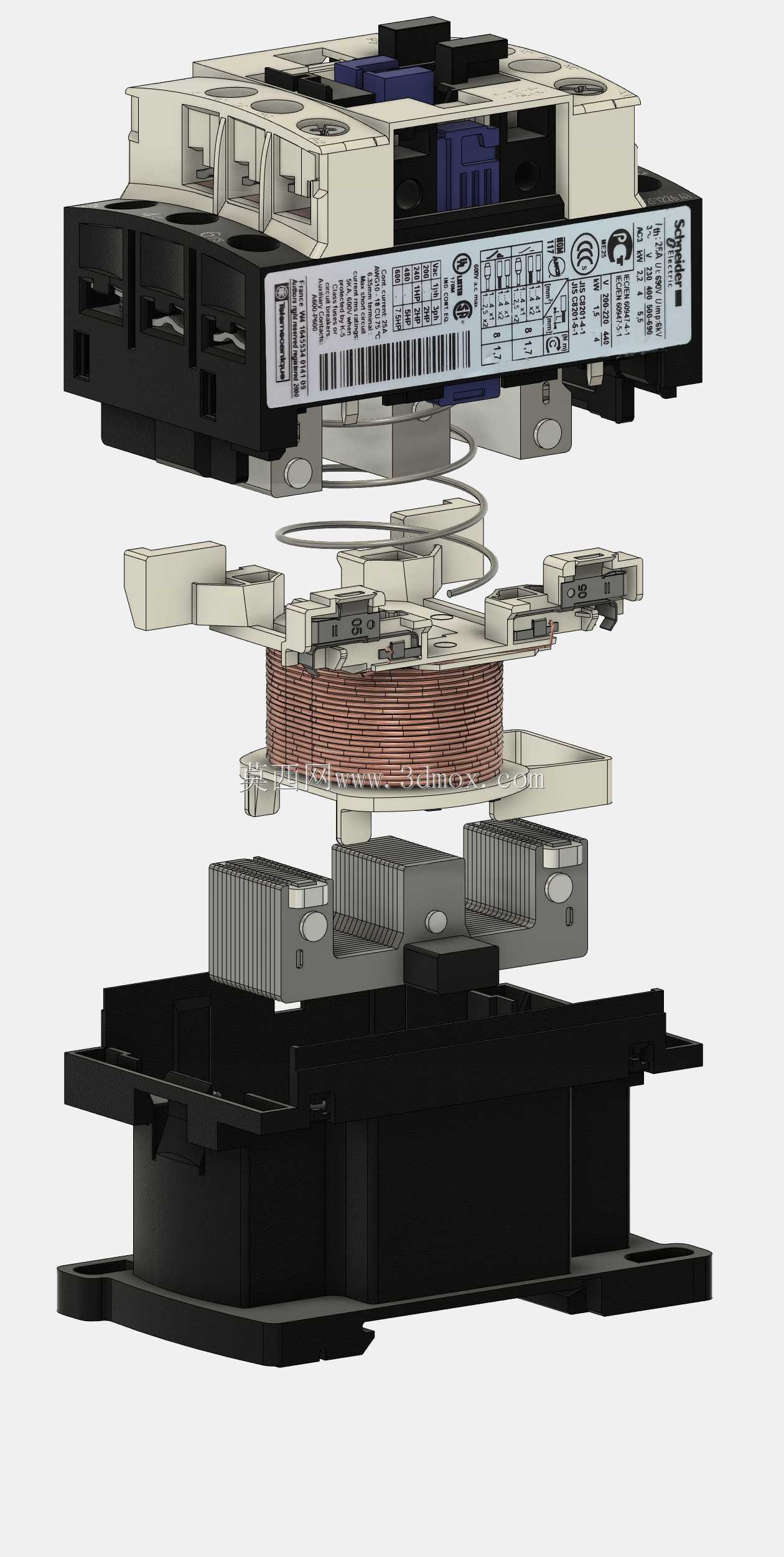

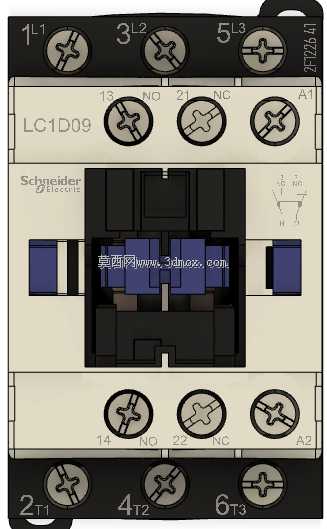

　　在产品功能特性的还原上，建模时保留了接触器的所有外部结构特征：顶部的灭弧罩轮廓、主触点的接线螺钉沉孔位置、侧面的产品标识刻印区域、底部的35mm标准导轨安装卡扣结构、正面辅助触点的扩展接口尺寸，都做了1:1的还原，甚至连接触器本体上的接线标识刻印位置、额定参数标识的区域都和实物对齐，在做三维布线时，可以直接根据模型上的端子位置布置二次回路走线，模拟线束的弯曲半径，提前核算线槽的容纳量，避免现场接线时出现线束长度不足、走线交叉混乱的问题。

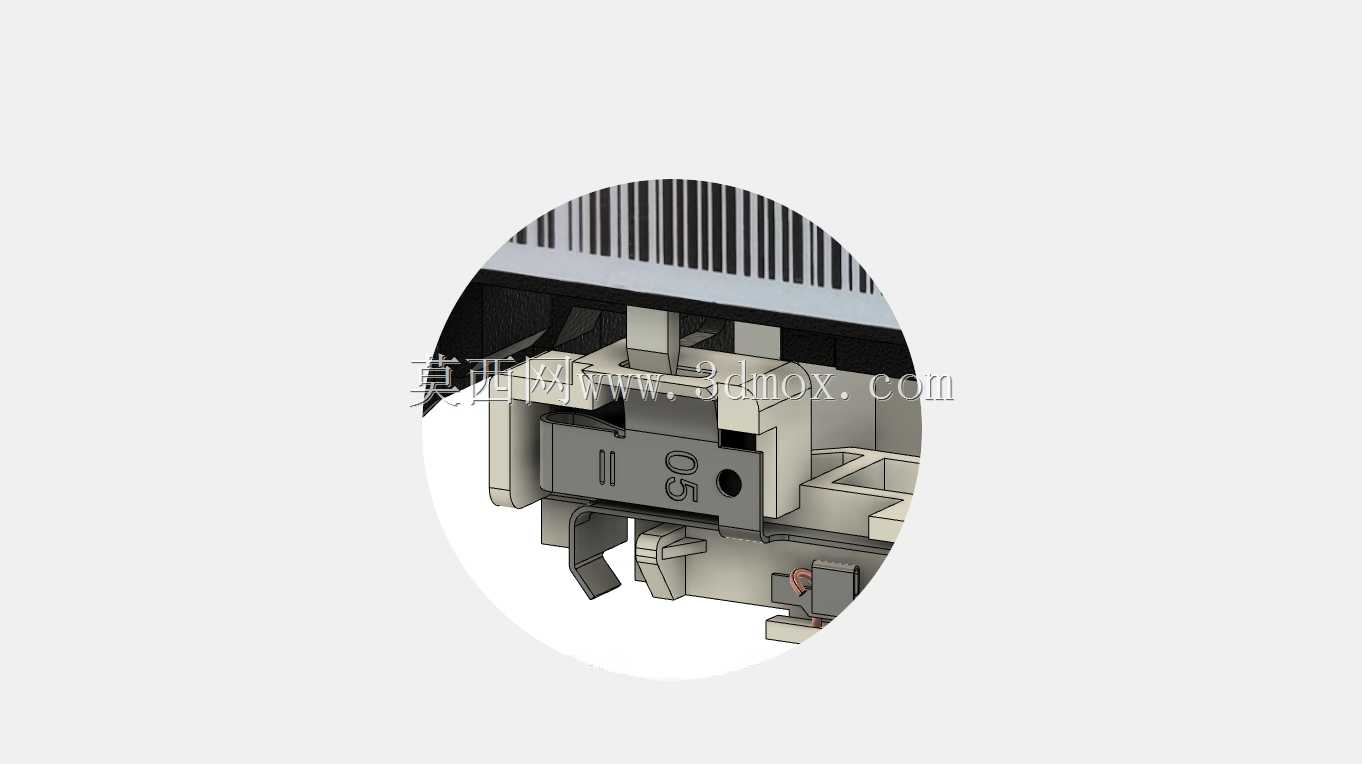

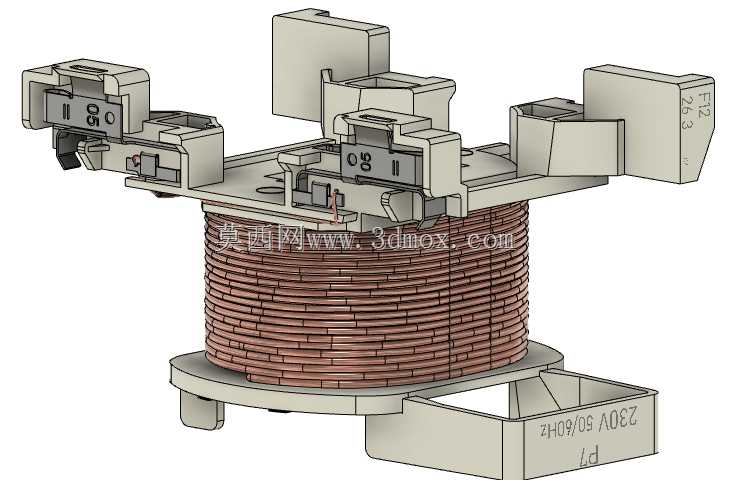

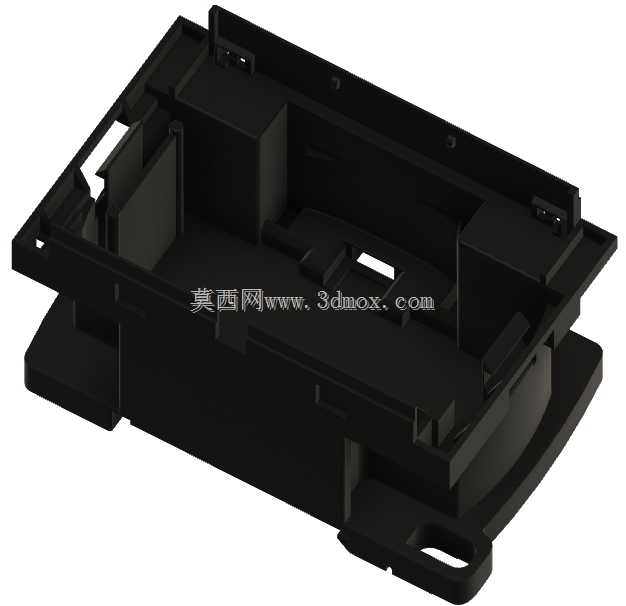

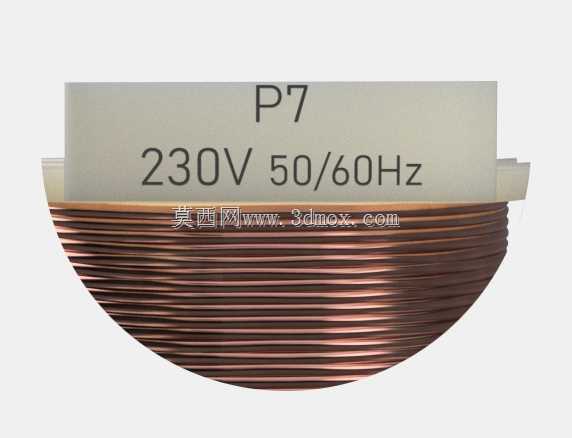

　　从设计思路上来说，这款模型的构建完全服务于工程实际应用，没有做多余的外观美化处理，所有结构特征都围绕安装、布线、干涉检查三个核心需求展开：比如主回路端子的沉孔深度完全按照实物M4接线螺钉的尺寸构建，在做铜排设计时，可以直接匹配对应的铜排宽度和开孔位置；底部安装卡扣的卡槽尺寸完全适配标准35mm电气安装导轨，在做安装板布局时，可以直接将模型卡装在导轨的对应位置，自动对齐安装高度，不需要手动调整Z向尺寸；线圈接线端的朝向和接线空间预留也和实物一致，在布置二次线时，可以准确核算接线端子到线槽的距离，预留合适的线束余量。

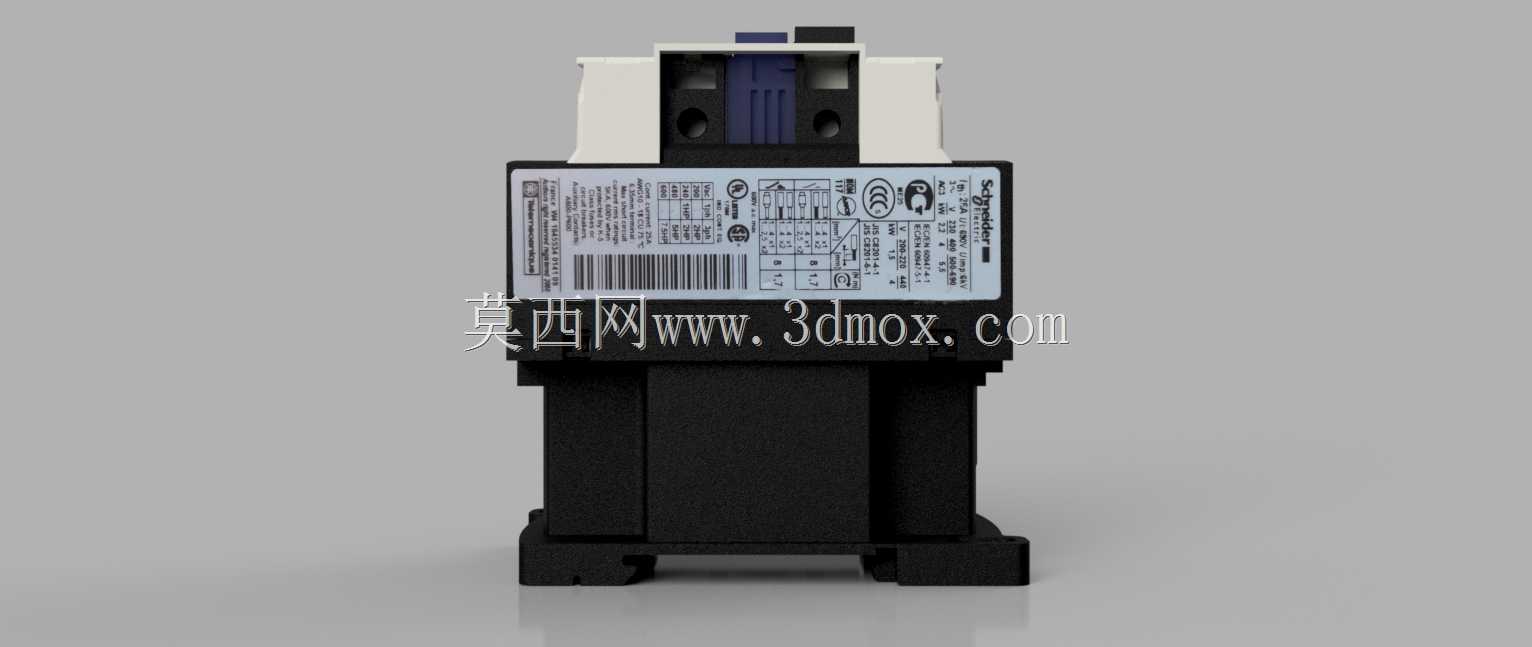

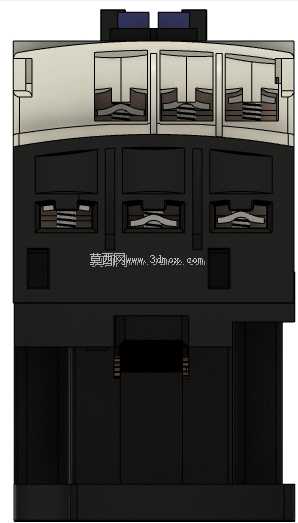

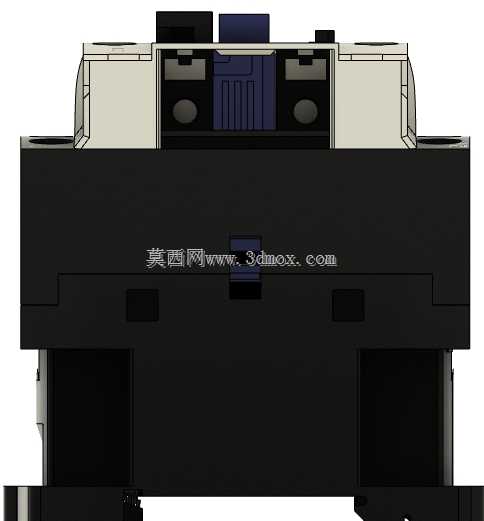

　　在外形尺寸与安装边界上，模型的整体长宽高尺寸完全匹配实物参数，本体宽度方向的尺寸控制精准，在做多个接触器并排安装布局时，可以准确核算相邻接触器之间的预留间隙，避免因为模型尺寸偏差导致布局时预留空间不足，出现接触器装不上、辅助触点扩展件互相干涉的问题；模型的进出线方向的端子突出长度也完全还原实物，在做电气柜门板关闭干涉检查时，可以准确核算端子到柜门的安全距离，满足低压配电的电气间隙要求；底部安装面的定位尺寸也和实物一致，在做安装板开孔时，可以直接提取模型的安装孔位坐标，不需要再对照二维样本手动标注尺寸，减少开孔错误的概率。

　　对于从事电气柜结构设计、低压配电选型、三维布线的工程人员来说，这款高精度的接触器模型能够大幅提升三维设计的效率，不需要自己花费时间测绘实物建模，直接调用就可以完成布局、干涉检查、开孔定位、布线模拟等一系列设计工作，有效缩短项目的设计周期，减少后期现场装配的整改工作量。
