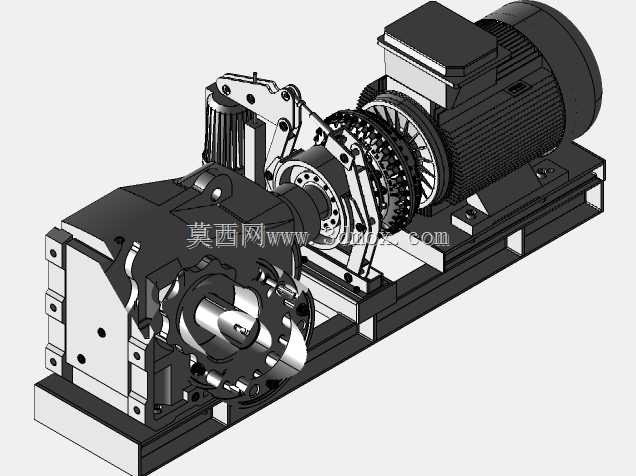

电机涡轮耦合传动系统结构设计

项目分类:通用机械零部件 发布时间:2023-08-01 ID:703800
  • 电机涡轮耦合传动系统结构设计

  这套传动结构的核心设计逻辑,是在紧凑安装空间内实现电机动力的平稳降速与扭矩输出,整套组件集成了驱动电机、减速涡轮副、弹性联轴器与一体式安装底座,所有配合面的公差设计都围绕现场安装的对中需求做了优化,避免后期运维时反复调整同轴度的繁琐工序。从实际应用场景来看,这类传动结构常配套在中小型输送线、物料搅拌设备、轻工生产线的动力端,适配需要恒定转速输出、启动冲击较小的工况,相比直连电机的传动方案,涡轮副的自锁特性还能在设备断电时避免负载倒转,省去额外加装制动组件的成本与安装空间。整套结构的安装底座采用一体化铸铁式设计,底面预留了四个长条形安装腰孔,孔位间距按照通用工业安装基座的标准尺寸排布,现场安装时可在一定范围内调整整机固定位置,

  适配不同规格的机架安装孔位,不需要额外加工过渡连接板。电机端与涡轮减速箱的连接法兰采用止口定位设计,止口配合公差选H7/h6的间隙配合,既保证装配时的同轴度精度,又不会因为公差过紧导致拆装维护时出现卡滞,法兰面的连接螺栓孔均匀排布,螺栓预紧力按照8.8级螺栓的标准扭矩设定,避免运行过程中因为振动出现螺栓松动。涡轮副的设计采用了锡青铜涡轮搭配淬火钢蜗杆的材质组合,齿面接触应力按照连续8小时运行的工况做校核,齿侧间隙控制在0.1mm到0.18mm之间,既保证传动过程中不会因为热胀出现卡齿,又能将回程误差控制在可接受范围内,适配多数对传动精度要求不极端严苛的通用工业场景。输出端的弹性联轴器采用爪式结构搭配橡胶缓冲块,

  能够补偿电机轴与输出端负载轴之间的微小角度偏差与径向偏移,缓冲启动瞬间的冲击载荷,避免刚性连接导致的轴系疲劳损坏,联轴器的轴孔采用键连接固定,键槽公差按照GB/T1095的标准设计,适配标准规格的平键配件,后期更换配件时不需要单独定制加工。整套结构的外形轮廓在轴向长度上做了压缩设计,电机与减速箱采用平行排布的布局而非同轴直连,有效缩短了轴向安装尺寸,适合安装空间轴向受限、横向空间有富余的设备机架,整机的重心落在安装底座的中心区域,固定后运行时的振动幅度更小,不需要额外加装减震垫也能保证运行平稳性。在设计细节上,涡轮箱的顶部预留了注油孔,侧面设置了油标观察窗与放油螺塞,日常维护时可以直接观察润滑油液位,

  换油时不需要拆解箱体就能完成旧油排放,降低运维的操作难度。电机接线盒的位置设置在机体侧上方,避免现场安装时接线方向与周边管线干涉,接线盒的防护等级按照IP54设计,适配多数有少量粉尘、无直接淋水的工业车间环境。输出轴的轴伸长度按照通用负载连接件的安装尺寸设计,轴端预留了中心螺纹孔,方便安装链轮、带轮或者联轴器时做轴向固定,轴表面的粗糙度控制在Ra1.6,保证与连接件的配合紧密,不会出现运行时的轴孔打滑问题。整套结构的所有外露加工面都做了发黑防锈处理,非加工面喷涂工业级防锈漆,能够适应车间内的常规湿度环境,长期存放或者使用时不会轻易出现锈蚀问题。从建模逻辑来看,所有零件的配合关系都按照实际装配约束做了关联,螺栓、键、缓冲块等标准件都采用国标通用规格,设计人员在做二次开发或者适配改造时,可以直接替换对应参数的标准件,不需要重新绘制基础模型,有效缩短设备开发的建模周期。
