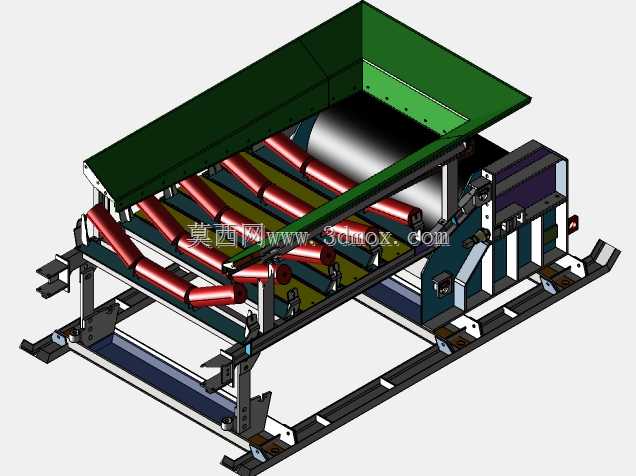

带受料斗的皮带输送驱动尾段总成

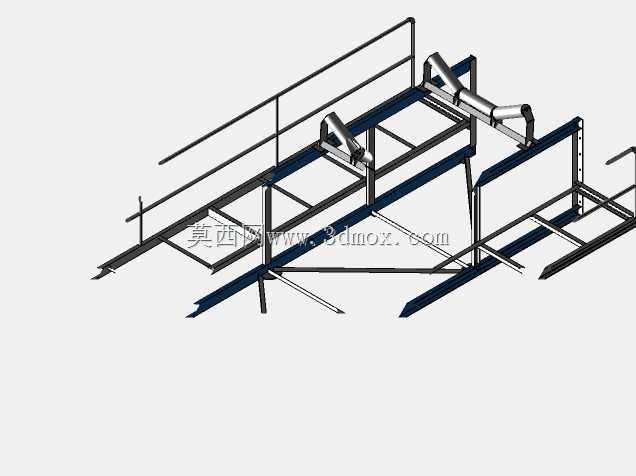

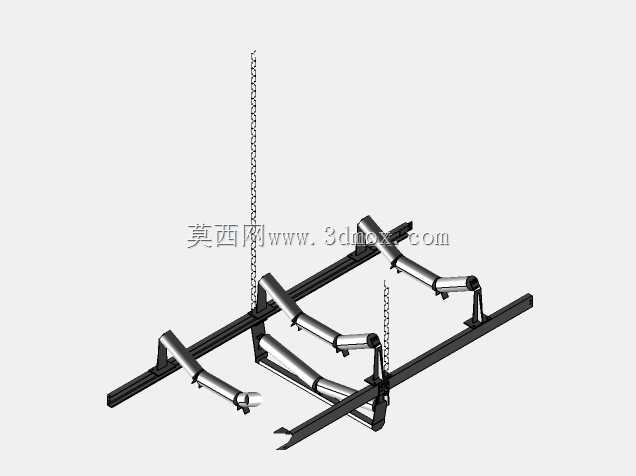

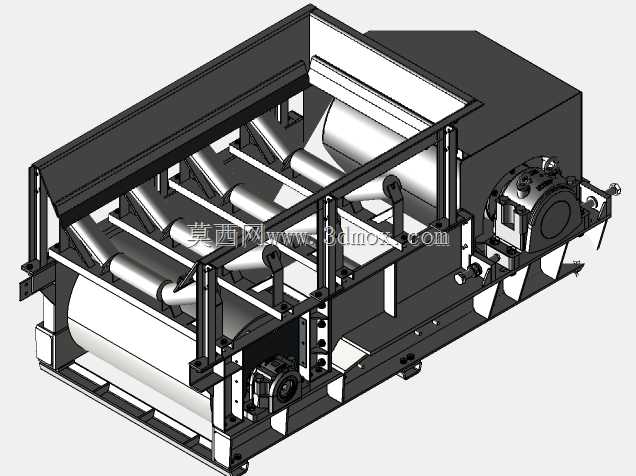

　　这套带受料导料结构的皮带输送段总成，主要面向散料转运工位的进料段布局需求，常见于矿山破碎生产线出料衔接、粮食仓储进料转运、建材骨料短途输送、港口散货堆场给料等场景，作为皮带输送系统的进料承接与动力驱动、尾部张紧集成单元使用，替代传统分散安装的受料斗、驱动架、尾架的分体拼接结构，减少现场安装的对齐校准工作量。从结构设计逻辑来看，整个总成采用模块化机架设计，底部机架为型钢焊接框架，预留了多组安装长孔，可适配现场基础的预埋螺栓位置偏差，机架两侧的托辊安装座采用标准化槽型托辊定位结构，上托辊组按30度槽角布置，能够保证散料在皮带上的堆积截面，避免撒料，托辊之间的间距按照散料堆积密度1.6t每立方米的常规工况设计，

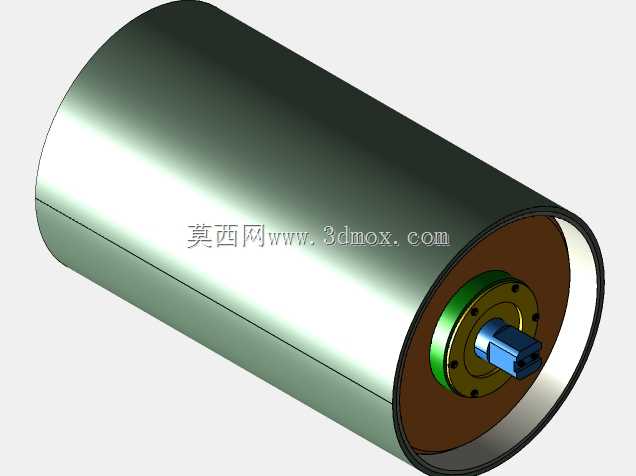

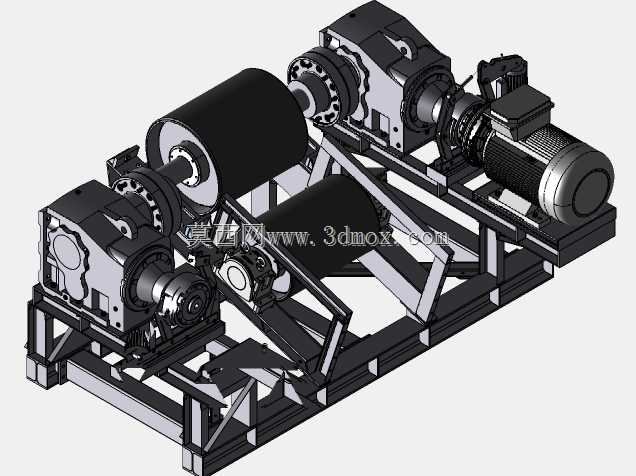

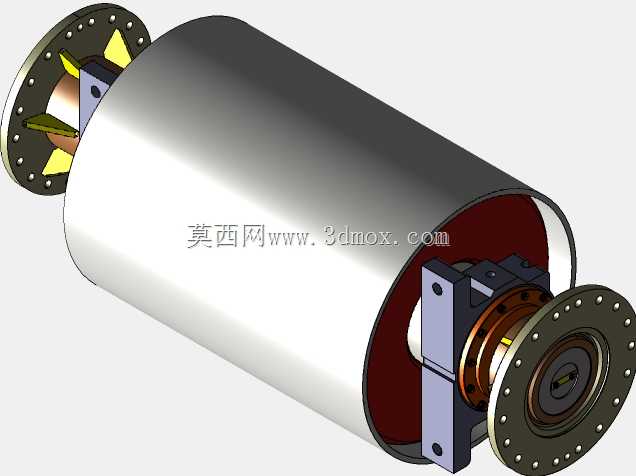

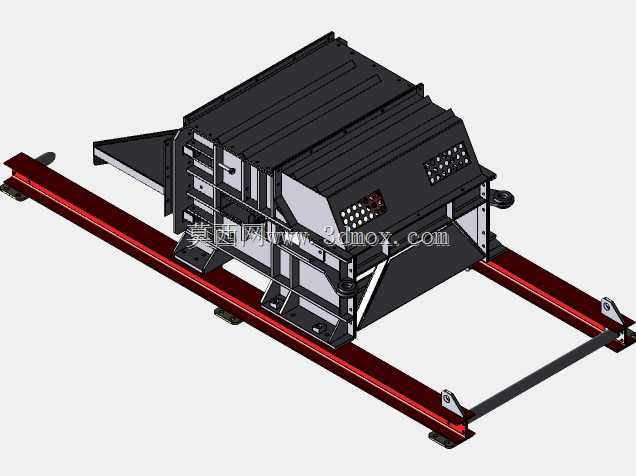

　　避免重载段皮带下垂量过大造成的运行阻力激增。上部的受料斗采用斜壁收口结构，进料口宽度大于落料点的物料散射范围，内壁做了倾斜导料面，能够让下落的物料顺着斜面滑落到皮带中心位置，避免物料直接冲击皮带造成的局部损伤，同时导料段两侧延伸出密封挡板安装位，可配套橡胶防尘裙边，减少转运过程中的粉尘外溢。驱动端集成了滚筒安装座与轴承座定位面，滚筒采用腰鼓形包胶面设计，能够增加与皮带之间的摩擦力，避免重载启动时出现皮带打滑，轴承座位置预留了调整垫片的安装空间，可在安装时校准滚筒的水平度与轴线垂直度，防止皮带运行时出现跑偏。尾部张紧结构采用螺旋张紧集成设计，张紧行程可覆盖皮带长期运行后的伸长量调整需求，无需额外加装张紧装置。从安装边界来看，

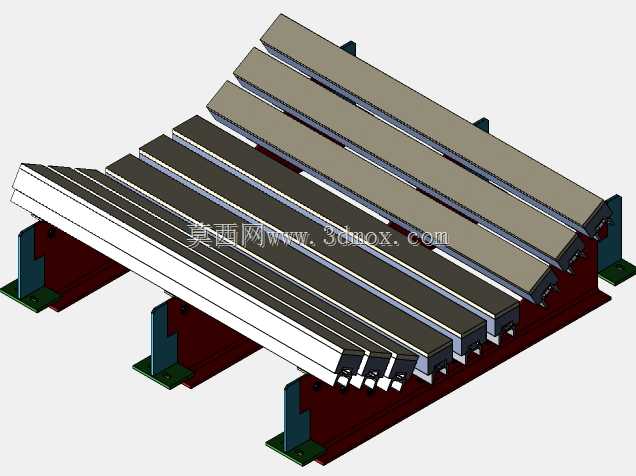

　　整个总成的宽度方向以机架外侧为安装基准，两侧预留了检修通道的操作空间，可满足巡检人员更换托辊、调整皮带的操作距离，长度方向的进料端可与上游落料溜槽直接法兰对接，出料端可与标准皮带输送中段机架直接拼接，无需额外制作过渡连接件。设计过程中针对受料段的冲击载荷做了结构强化，受料点下方的托辊采用缓冲托辊组配置，托辊外层包裹橡胶圈，能够吸收大块物料下落时的冲击力，减少对皮带和机架的冲击损伤，机架的受料段位置额外加焊了加强筋板，避免长期受冲击出现焊缝开裂的问题。整个总成的所有安装孔位均按照通用皮带机的安装标准设计，可兼容市面上多数同带宽的皮带机配件，降低后期运维的配件采购成本，导料斗的侧壁预留了耐磨衬板的安装螺栓孔，

　　可根据输送物料的磨损特性更换不同材质的衬板，延长整体设备的使用寿命。在实际工况使用中，该集成段可直接作为皮带机的头部驱动受料段或者尾部受料张紧段使用，相比分体组装的结构，整体刚性更好，安装时无需反复校准各个部件的相对位置，能够大幅缩短现场安装的周期，同时集成化的结构减少了各个部件之间的连接间隙，运行过程中的振动更小，能够降低运行时的噪音，适合在对安装效率要求较高的技改项目或者新建生产线中使用。
