倾斜式皮带输送辊站结构设计

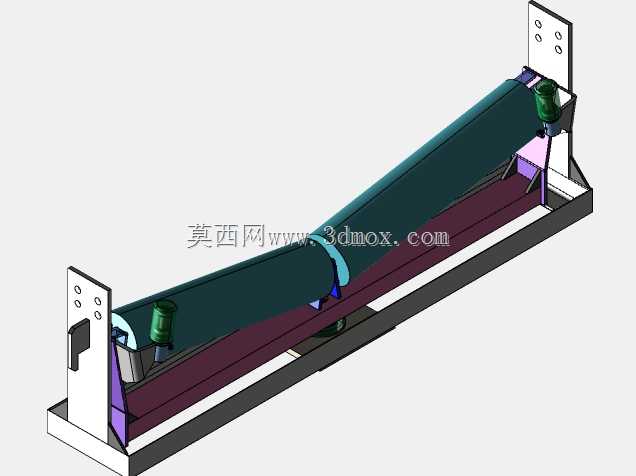

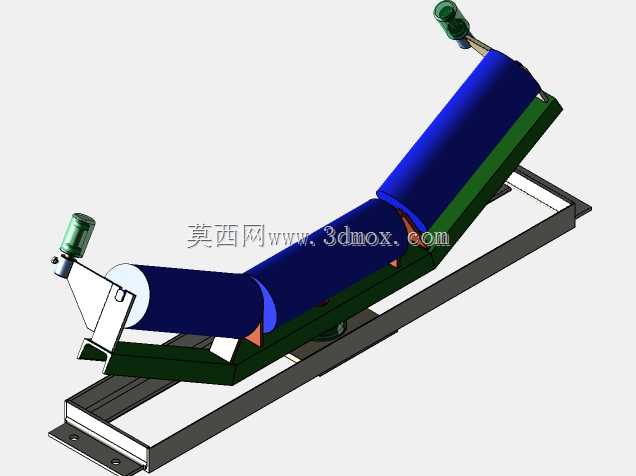

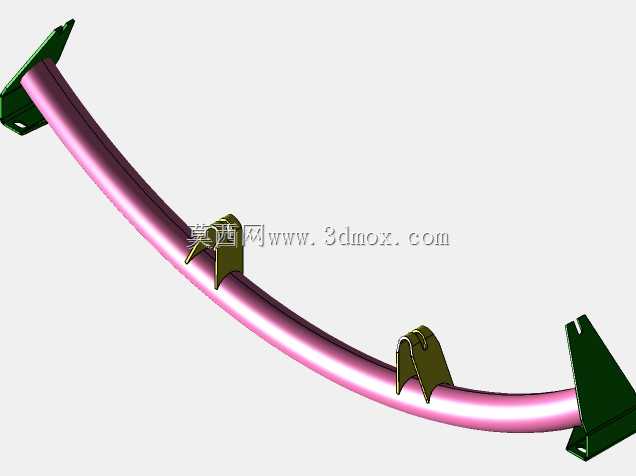

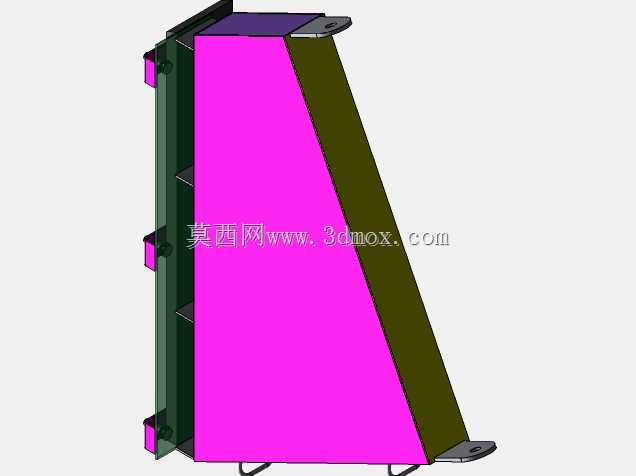

　　这套倾斜布置的带式输送辊站结构，主要应用在散料、成件包装物的短距离爬坡输送场景，常见于生产车间工序间物料转运、仓储出入库线体接驳、轻工加工线的工件抬升输送环节，相比水平输送结构，倾斜式辊站需要额外克服物料下滑分力，对辊组排布、机架刚性、皮带张紧的设计要求更高。从结构布局来看，整套设备采用两端立式机架支撑的长跨度倾斜架体，进料端位于低位侧，出料端位于高位侧，架体倾斜角度适配常规散料不打滑的临界角度范围，避免输送过程中物料回退。两端的立式支撑板上预留了多组安装孔位，既可以用于辊筒的轴端固定，也能适配不同安装基面的螺栓固定需求，安装孔采用长圆孔与圆孔组合的排布方式，现场安装时可以微调架体的水平度与倾斜角度，降低土建基面的施工精度要求。

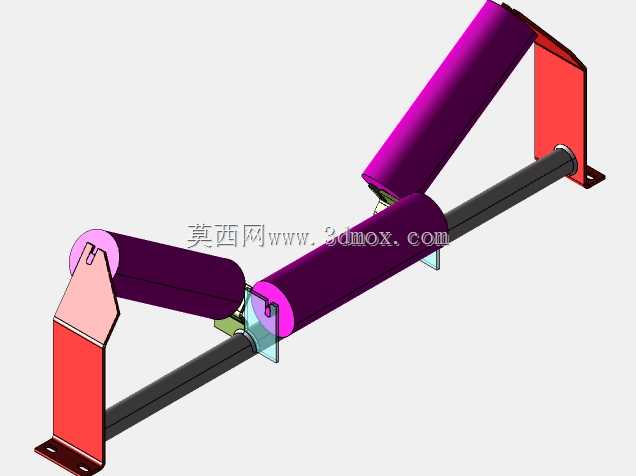

　　低位侧机架集成了皮带张紧调节结构，通过调整端部辊筒的前后位置，实现输送皮带的张紧度调节，张紧行程预留了足够的余量，能够覆盖皮带长期使用后的拉伸变形量，无需频繁裁剪皮带即可维持正常的传动摩擦力。高位侧机架位置布置了驱动单元安装位，驱动电机采用侧装式布局，直接与主动辊筒连接，减少中间传动环节的功率损耗，电机安装座设置了可调节的腰型孔，方便安装时调整电机轴与辊筒轴的同轴度，避免运行过程中出现皮带跑偏、轴承受力不均的问题。架体中间段沿输送方向排布了多组托辊，上分支托辊用于承托承载段皮带与物料，下分支托辊用于承托回程段皮带，托辊间距根据常规输送载荷设计，既保证皮带运行时的挠度在合理范围内，也不会因为托辊过密增加不必要的制造成本与运行阻力。

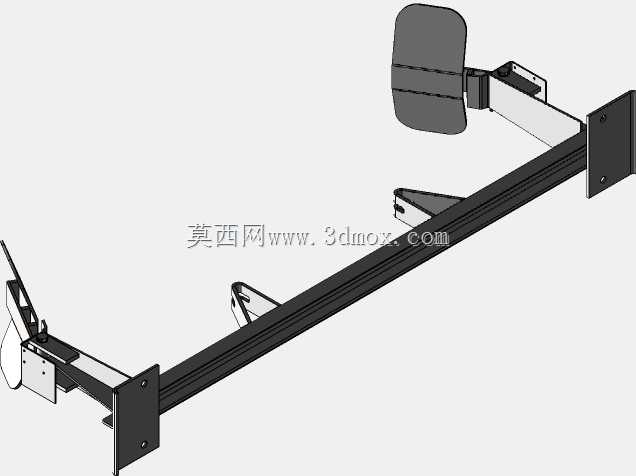

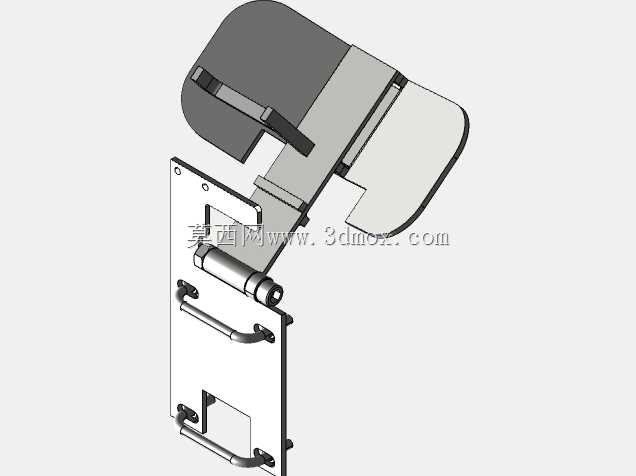

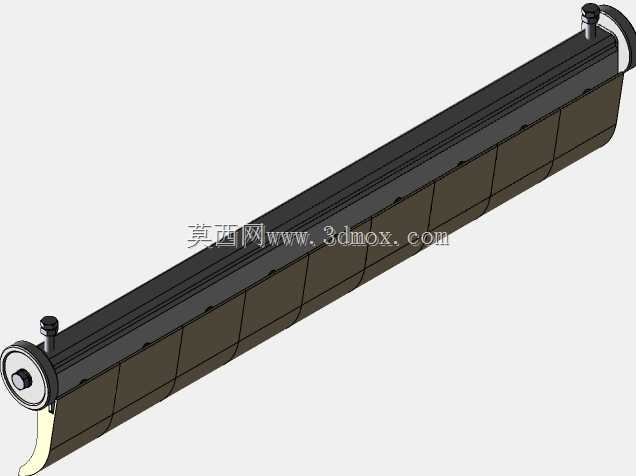

　　两侧架体之间设置了横向连接梁，提升整体架体的抗扭刚性，避免长跨度架体在满载运行时出现侧向变形，导致皮带跑偏、辊筒卡滞等故障。皮带两侧设置了挡边结构，防止倾斜输送过程中散料从皮带侧边撒落，挡边高度适配常规输送物料的堆积高度，不会因为挡边过高增加不必要的风阻与材料成本。从安装边界来看，整套设备的低位端高度适配常规地面进料的操作高度，高位端高度可以对接后续加工设备或者料仓的进料口，设备整体宽度控制在常规输送线体的适配范围内，不需要额外占用过多车间通道空间，架体底部预留了地脚螺栓安装位，可以直接固定在混凝土地面或者钢结构平台上，也可以根据现场需求加装可调脚杯，适配不平整的安装基面。设计过程中优先考虑了运维便利性，

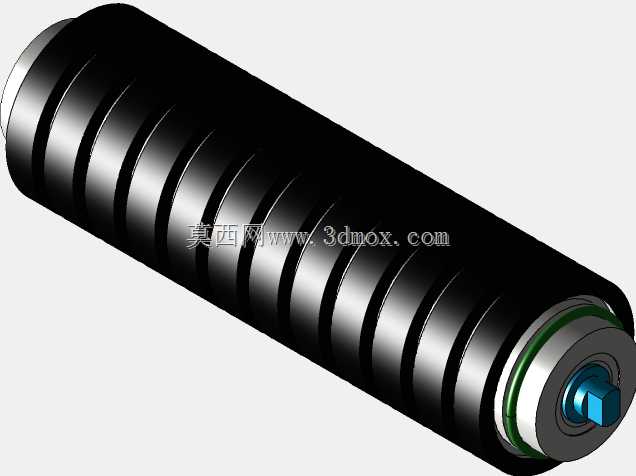

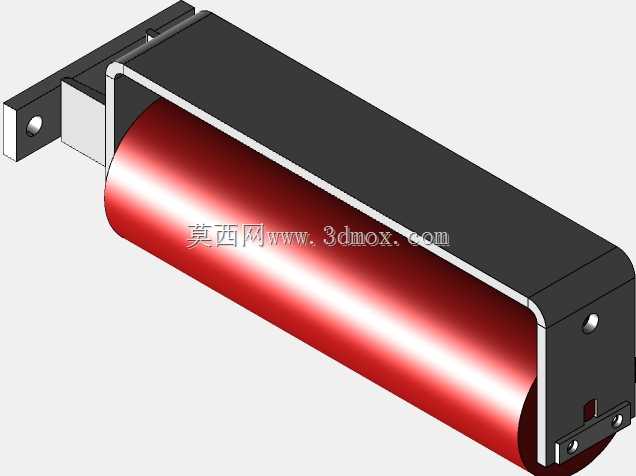

　　所有辊筒的轴端固定都采用外露式螺栓连接，更换辊筒时不需要拆解整体架体，只需要松开轴端压盖即可抽出辊筒，大幅缩短故障停机时间；驱动电机的接线盒朝向外侧，方便日常接线与检修操作；张紧调节螺栓布置在机架外侧，不需要拆除防护结构即可完成张紧度调整。结构受力方面，架体主体采用型钢焊接成型，焊接位置都做了加强筋处理，满载工况下的架体挠度控制在允许范围内，不会因为长期满载运行出现永久变形；辊筒采用空心轴结构，在保证抗弯强度的前提下降低整体重量，减少驱动电机的负载。整套结构没有冗余的设计部件，所有结构件都服务于输送功能的稳定实现，既可以作为独立的爬坡输送单元单独使用，也可以多段拼接组成更长距离的倾斜输送线，适配不同的现场布局需求。
