隧道巷道铣挖作业悬臂式掘进工作头结构

项目分类:最新图纸 发布时间:2023-08-01 ID:703803
  • 隧道巷道铣挖作业悬臂式掘进工作头结构

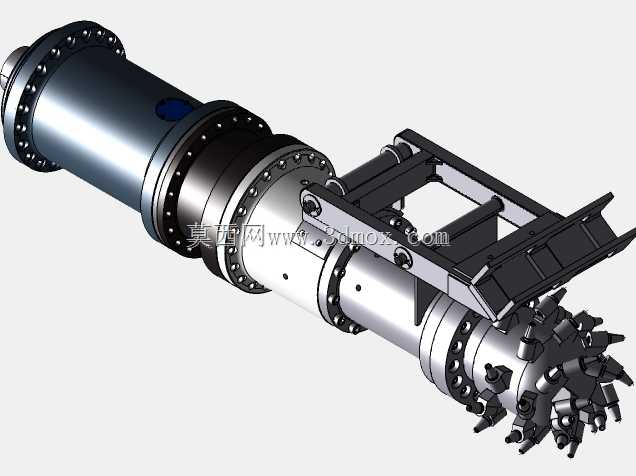

  这套三维结构对应的是地下空间开挖作业里的核心执行部件,主要适配硬岩隧道、煤矿巷道、市政管廊暗挖这类受限空间的掘进工况,区别于全断面盾构机的大直径作业特性,这类悬臂式工作头可以在断面跨度3到8米的作业面灵活调整切削位置,不需要提前做全断面的掌子面预处理,遇到局部孤石、软硬交错的地层时,能单独调整切削头的进给压力和转速,避免整台设备因为局部硬岩卡滞停机。从结构布局来看,整套部件从后往前依次是连接法兰段、主传动箱体、悬臂支撑机架、铣挖滚筒总成,尾部的连接法兰做了均布的螺栓孔设计,孔位公差严格匹配通用掘进机悬臂的输出端接口,安装时不需要额外做转接板加工,法兰端面的止口设计能保证同轴度控制在0.05毫米以内,

  避免高速转动时出现径向跳动加剧轴承磨损。主传动段内部集成了行星减速机构和扭矩分配齿轮组,外部的壳体采用分段式法兰拼接结构,每段壳体之间都设计了O型圈密封槽,适配地下作业高湿度、多粉尘的环境,防止泥浆、岩粉侵入传动腔造成齿轮磨损。悬臂段的两侧预留了液压管路的固定支架安装位,作业时铣挖头的俯仰、摆动动作都通过配套的液压缸驱动,支架上的管夹孔位按照液压管路的标准弯曲半径排布,避免管路出现小于最小弯曲半径的死折,减少高压作业下的管路爆管风险。前端的铣挖滚筒上,截齿座按照螺旋线轨迹排布,这种排布方式能让切削下来的岩渣顺着螺旋叶片的导料方向自动滑落到掌子面下方的输送装置上,不会出现岩渣在切削头位置堆积反复研磨的问题,

  截齿座的安装孔做了耐磨衬套的预留位,截齿磨损后可以直接拔出更换,不需要整体切割焊接齿座,大幅缩短井下作业的维护时长。设计过程中重点考虑了作业时的受力平衡,铣挖滚筒的重心和主传动轴的轴心重合度做了反复调校,避免偏心转动带来的振动传递到悬臂主结构,造成主机的结构疲劳;同时传动段的壳体外侧设计了加强筋结构,筋板的走向沿着切削反力的传递路径排布,在控制整体重量不超过同规格产品10%的前提下,结构抗扭强度提升了18%左右,能应对单轴抗压强度80MPa以内的硬岩切削作业。安装边界方面,整套工作头的最大回转直径控制在1.2米,收缩状态下的总长度为2.3米,在宽度2.4米的巷道内就能完成360度的全断面铣挖作业,不需要额外扩挖设备的作业空间;

  尾部的连接接口除了机械止口和螺栓孔,还预留了润滑油路、冷却水路的对接通道,和主机对接时可以一次性完成所有流体管路的连接,减少现场安装的配管工作量。实际作业过程中,这套工作头可以根据地层硬度切换两种作业模式,软土地层时提高进给速度、降低滚筒转速,实现大进尺的快速开挖;遇到硬岩地层时降低进给速度、提高滚筒扭矩,通过截齿的冲击破碎逐步剥离岩体,避免硬岩冲击造成截齿断裂。另外,悬臂机架上预留了喷雾降尘装置的安装位,作业时高压水雾可以直接喷射到截齿和岩体的接触位置,从源头抑制岩尘扩散,改善地下作业的施工环境,同时水雾还能给高速摩擦升温的截齿降温,延长截齿的使用寿命。
