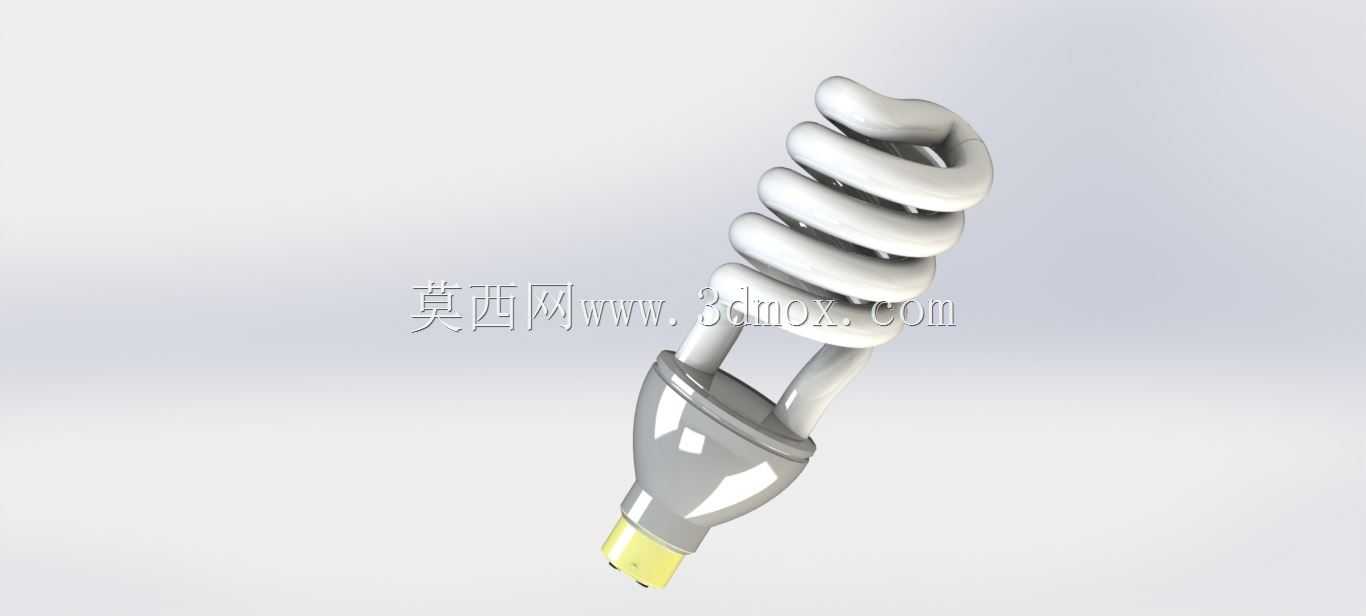

螺旋节能荧光灯照明产品结构设计

　　日常民用与商用场景中，紧凑型节能荧光灯的应用覆盖了家庭室内照明、办公区域基础照明、商超公共区域补光等多个领域，相比传统白炽灯，这类产品的能耗仅为同光通量白炽灯的五分之一左右，使用寿命却能达到传统产品的6倍以上，在LED照明普及前的很长一段时间里，是替代高能耗白炽灯的主流照明产品。这款螺旋结构的节能荧光灯，整体结构分为螺旋灯管、灯座壳体、灯头三个核心部分，螺旋形态的灯管设计，核心思路是在有限的产品整体高度内，尽可能拉长荧光灯管的有效放电长度，在保证整灯功率与光通量输出的前提下，压缩产品的整体外形尺寸，让产品可以适配更多常规灯具的安装空间，避免出现灯管过长无法装入灯罩的适配问题。从结构设计的角度看，螺旋灯管的弯曲弧度经过反复校准，每一圈螺旋的间距保持均匀，既不会因为间距过小导致灯管工作时热量聚集，影响荧光粉的发光效率与使用寿命，也不会因为间距过大造成整体结构松散，抬升整灯的外形高度。灯管与下方塑料灯座的衔接位置做了密封嵌合结构，灯管端部的电极引线完全隐藏在灯座腔体内部，既避免引线外露带来的用电安全隐患，也能防止日常使用过程中灰尘、潮气进入灯座内部，影响内部电子镇流器的工作稳定性。灯座部分采用阻燃PBT材质注塑成型，壳体表面做了哑光磨砂处理，握持安装时不易打滑，壳体的外形呈上窄下宽的锥台形态，靠近灯头的位置直径收窄，刚好匹配标准E27灯头的安装尺寸，靠近灯管的位置直径略微放大，一方面可以容纳内部的电子镇流器电路板，给电路板上的电容、电阻、

　　整流元件留出足够的散热间隙，另一方面也能在灯管与灯头之间形成结构过渡，避免安装时外力直接作用在灯管与灯座的粘接位置，造成灯管断裂脱落。灯头采用标准的黄铜镀镍螺口结构，螺纹尺寸完全符合普通照明用灯头的通用安装标准，可以直接适配市面上绝大多数常规螺口灯座，不需要额外加装转换配件，灯头与塑料灯座的连接位置做了滚花压合结构，配合耐高温粘接剂固定，能够承受安装时的拧紧扭矩，不会出现灯头与灯座相对转动、内部引线拧断的问题。在安装边界的设计上，整灯的最大外径控制在常规螺旋节能灯的通用尺寸范围内，总高度也适配常见的吸顶灯、台灯、壁灯的内部安装空间，不需要用户对原有灯具的结构做任何改造，就可以直接替换原有同规格灯头的照明产品。产品的功能设计上，

　　螺旋形态的灯管发光角度更大，相比单U、双U型的节能灯，360度方向的光输出更加均匀，不会出现单侧亮度过高、另一侧存在明显照明暗区的问题，在没有加装柔光罩的简易灯具中使用，也能提供相对柔和均匀的照明效果，不会产生过于生硬的阴影。灯座内部的电子镇流器电路做了参数匹配，适配螺旋灯管的启动电压与工作电流，开灯时的启动延迟控制在合理范围内，不会出现长时间闪烁才能正常点亮的问题，同时电路部分加入了基础的过流保护设计，当电网电压出现小幅波动时，也能维持灯管的稳定工作，减少灯管发黑、提前老化的概率。从实际使用的场景适配来看，这款产品的结构设计既满足了家庭卧室、客厅、书房等区域的日常照明需求，也可以适配走廊、楼道、卫生间等开关频次较高的公共区域使用，

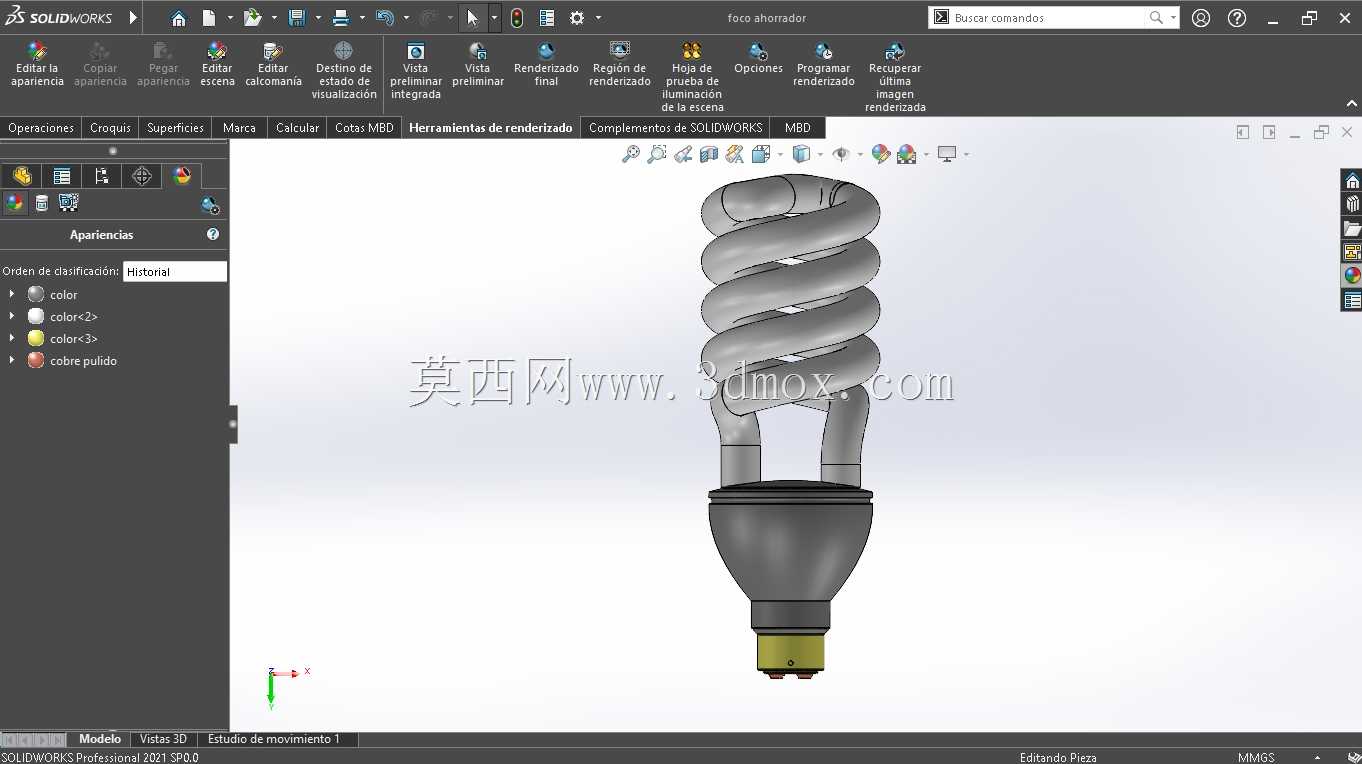

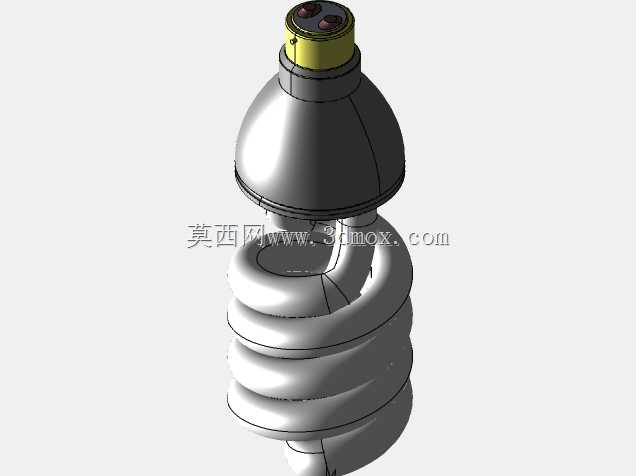

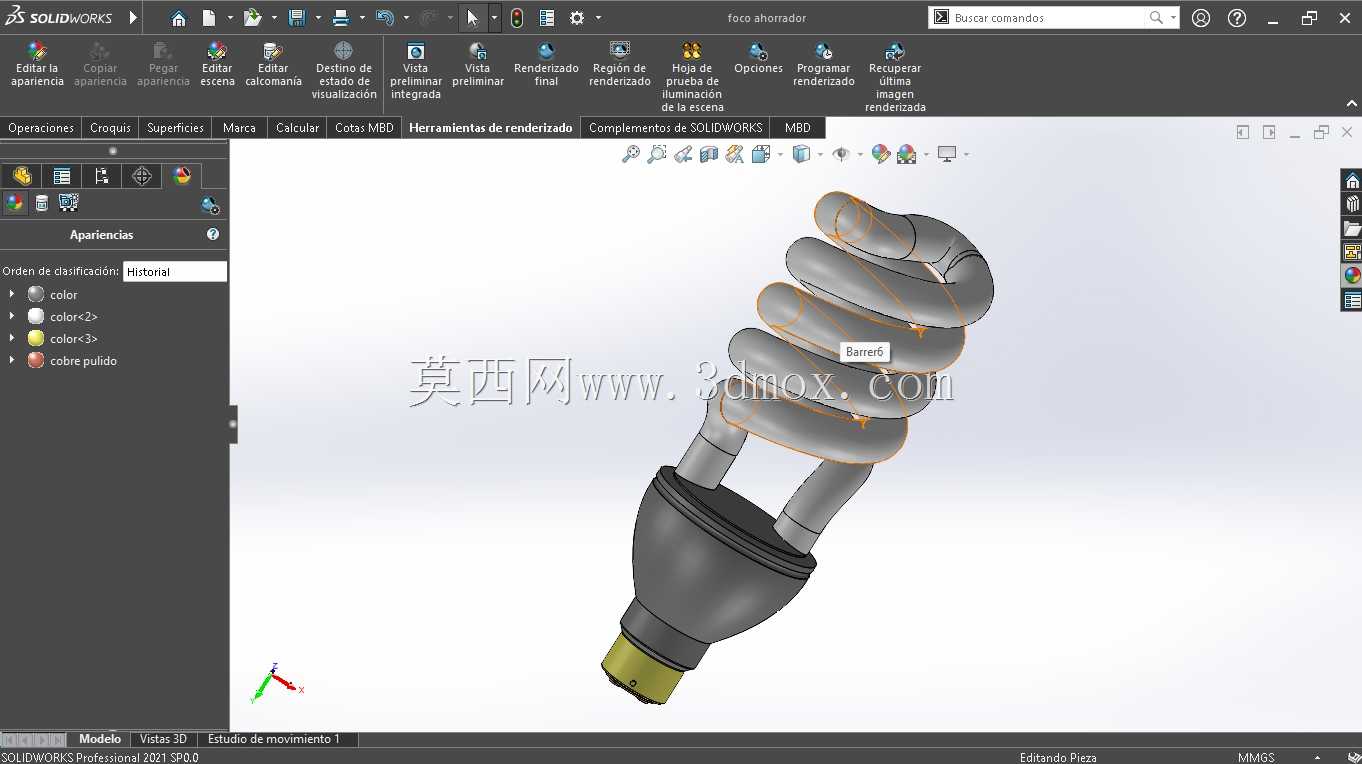

　　螺旋结构的抗震动性能相比直管型节能灯更好，在轻微震动的使用环境下，灯管根部不容易出现开裂漏气的问题，使用寿命更有保障。在三维建模的过程中，螺旋灯管的曲面构建需要重点把控螺旋线的导程、直径变化参数，确保每一段灯管的管径保持一致，不会出现局部管径变形、曲面褶皱的问题，灯座部分的拔模角度需要符合注塑生产的工艺要求，壳体的壁厚保持均匀，避免注塑成型时出现缩痕、缺料等生产缺陷，灯头的螺纹参数需要严格对应通用标准，确保虚拟装配时可以和标准灯座模型完全配合，不存在干涉、错位的问题。整个产品的结构没有多余的复杂构件，各个部件之间的装配逻辑清晰，拆分后的零件都符合对应的生产工艺要求，既可以作为照明产品结构设计的参考案例，也可以用于灯具安装场景的可视化演示、照明产品选型的三维展示素材。
