矿用物料存储输送一体式料仓结构

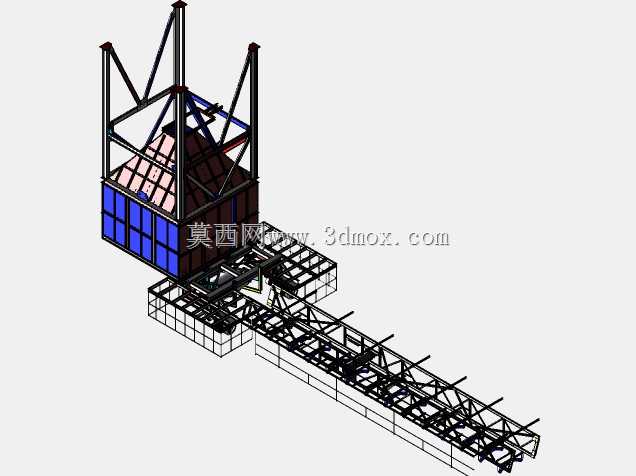

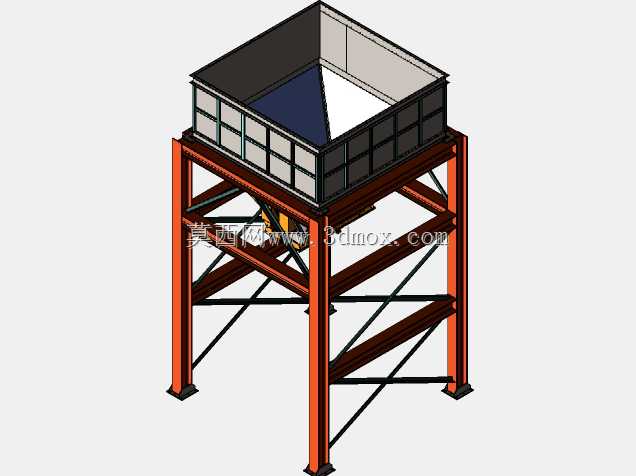

　　该结构针对矿山散料中转场景设计，核心解决井下或地表选矿作业中，破碎后矿石、矸石等散状物料的临时存储与连续转运衔接问题，可直接对接前端破碎设备出料口，同时为后续带式输送机提供稳定的物料供给，避免因前后工序产能波动出现的物料堆积或断料停机问题。整体采用型钢桁架作为主体承载框架，上部储料段设计为倒棱台形料斗结构，侧壁采用模块化波纹钢板拼接，既保证储料段的抗冲击耐磨性能，又能通过倾斜壁面实现物料的重力自流，无需额外设置破拱装置即可应对含水率在8%以内的散状矿物，有效减少物料挂壁、起拱导致的出料不畅问题。上部框架的四根主立柱采用H型钢焊接成型，立柱间交叉布置斜向支撑，可承受满载状态下物料侧压力与上部检修平台的动载荷，

　　顶部预留的检修空间可方便人员进入料斗内部进行衬板更换、杂物清理作业，框架顶部还预留了起重吊点，满足现场安装时的分段吊装需求。下部输送段采用与储料段一体化的桁架式廊道结构，廊道内部预留带式输送机的安装空间，可根据现场产能需求匹配不同带宽的皮带组件，廊道两侧设置的走道与防护栏杆，满足日常巡检时的人员通行需求，廊道底部的横向支撑可直接固定在混凝土基础预埋件上，无需额外制作过渡支架，减少现场安装的焊接工作量。设计过程中优先考虑了现场安装的便捷性，所有钢结构构件均采用螺栓连接节点，出厂前完成预拼装校验，现场无需大型焊接设备即可完成组装，单段构件重量控制在8吨以内，适配矿山现场常用的25吨汽车吊吊装作业要求。

　　储料段的有效容积可根据矿山日处理量进行调整，当前结构的储料段侧壁倾角设置为62度，适配铁矿石、铜矿石等常见金属矿物的安息角参数，出料口设置在储料段底部中心位置，可通过调节出料口闸门开度控制物料输送流量，避免瞬时给料量过大导致下游输送机过载。结构的安装边界需满足：设备基础需高于周边地面300mm以上，防止雨季积水浸泡钢结构底部造成腐蚀，上部储料段顶部与厂房顶棚的净距需预留不小于1.2米的检修空间，廊道延伸段的水平偏差需控制在千分之三以内，保证带式输送机运行时不会出现皮带跑偏问题。针对矿山现场多粉尘的作业环境，结构的所有连接螺栓均采用热镀锌防腐处理，料斗内壁的衬板采用耐磨高锰钢材质，可承受矿石下落时的持续冲击，

　　衬板通过沉头螺栓固定在料斗壁板上，磨损后可单独更换，无需整体更换料斗结构。下部廊道的顶部预留了除尘管道接口，可对接矿山现有的除尘系统，在出料口位置形成负压区，减少转运过程中的粉尘外溢，满足矿山作业的职业健康防护要求。结构整体的受力计算充分考虑了满载、偏载、风载等多种工况，在矿区常见的六级风环境下可稳定运行，抗震设防烈度满足7度区的安装使用要求，无需额外增设抗震加固构件。
