十二头螺旋溜槽选矿分选设备结构

　　这套多组并列的螺旋分选设备，核心应用场景集中在重力选矿作业环节，针对细粒级矿物的分选、分级、脱泥、富集作业设计，常见于有色金属矿、黑色金属矿、非金属矿的选别工段，尤其适配3mm及以下粒级的矿料处理，可完成煤泥、铁矿砂、锡矿砂、金矿砂等不同密度矿粒的分离作业，无需额外添加药剂，依靠矿粒在螺旋斜面运动过程中的重力、离心力、摩擦力差异实现分层分选，相比浮选、磁选类设备能耗更低，运维成本更可控。

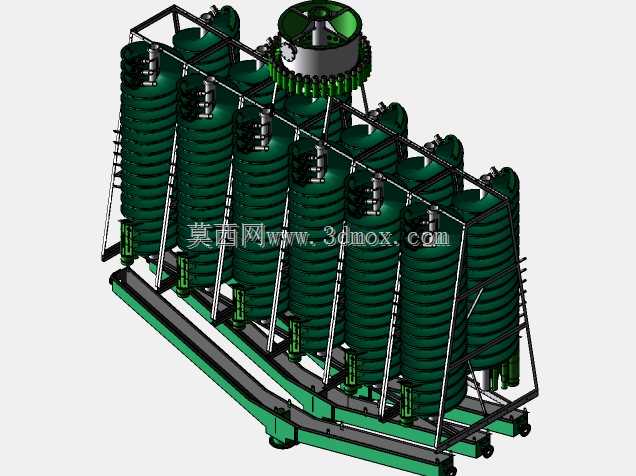

　　从结构设计思路来看，设备采用多组螺旋槽体并列排布的集成化方案，单台设备集成十二组独立螺旋分选槽，顶部设置统一的分矿给料机构，可将进入设备的矿浆均匀分配至每一组螺旋槽的入料端，避免单槽给料不均导致的分选精度波动；槽体采用玻璃钢材质的螺旋曲面结构，槽面设置有适配矿流运动的渐变曲率，从入料端到排料端的螺距、槽面倾角经过匹配计算，保证矿浆在槽内形成稳定的紊流分层带，密度大的重矿物会在离心力作用下向槽体内缘移动，密度小的脉石则随矿流向外缘运动，最终在槽体末端通过分料阀完成不同品位矿料的分流收集。

　　设备底部设置统一的集料输送结构，各组螺旋槽分选后的精矿、中矿、尾矿可分别汇入对应的集料槽，通过底部的输送结构统一排出，无需为单组槽体单独配置排料管路，大幅缩减了设备整体的占地空间，也简化了现场的管路排布工作量。机架采用型钢焊接的框架式结构，各组螺旋槽通过卡箍、支架固定在整体框架上，框架底部设置可调式支撑脚，可在安装时调整设备整体水平度，保证螺旋槽的安装倾角符合设计要求，避免因基础不平整导致矿流偏斜、分选效率下降。

　　从安装边界来看，设备整体为立式集成布局，横向占地宽度适配常规选矿车间的跨距设计，高度方向满足车间常规层高要求，安装时仅需预留顶部给料管路的对接空间、底部排料输送的衔接空间，以及侧面的检修操作空间即可，无需额外搭建复杂的操作平台；顶部的给料分配机构设置有稳流装置，可缓冲来料矿浆的冲击，避免给料压力波动影响分矿均匀性，分配盘周边设置的调节挡板可微调各槽的给料量，适配不同处理量、不同矿料性质的分选需求。

　　在功能特性上，这套设备无运动传动部件，日常运维仅需检查槽面磨损情况、分料阀位置、机架紧固状态即可，相比其他分选设备故障率更低；每组螺旋槽可独立调整排料分料板的位置，在给料性质发生波动时，可单独调整单槽的分选精度，无需停机调整整台设备参数；槽面采用耐磨耐腐蚀的材质处理，可适应矿浆的长期冲刷，延长槽体的使用寿命；集成化的排布方式让单台设备的处理量相比单组螺旋溜槽提升数倍，在相同处理规模下，可减少设备台数，降低车间的设备投资与占地面积。

　　设计过程中需要重点考量螺旋槽的曲面参数匹配，不同的螺距、槽面宽度、横向倾角会直接影响矿粒在槽内的运动轨迹，针对3mm以下粒级的矿料，槽面的粗糙度也需要控制在合理区间，既要保证重矿物能顺利向内缘移动，也要避免槽面过涩导致矿流淤积；同时顶部给料分配的均匀性是整台设备分选效果稳定的核心，分配盘的出料口位置、导流板角度需要经过反复校核，保证各组槽的给料浓度、给料量偏差控制在允许范围内；底部的集料槽需要设置足够的坡度，保证分选后的矿浆能顺利自流排出，避免槽内积矿导致堵塞。

　　现场安装时需要注意，设备整体吊装就位后，首先需要校准框架的水平度，保证各组螺旋槽的中心线处于垂直状态，避免槽体倾斜导致矿流偏流；给料管路对接时需要保证来料从分配盘中心位置进入，避免偏载导致分矿不均；排料端的分料阀需要在空载时初步调整位置，带料运行后再根据分选精矿的品位、回收率情况微调分料隔板的位置，达到最优的分选效果；日常生产过程中，需要定期清理槽面的积矿、杂物，避免杂物卡滞在槽面影响矿流运动，同时检查机架的连接螺栓是否松动，尤其是长期受矿浆振动影响的部位，需要定期紧固，避免结构失稳。
