橡胶包覆层剥离处理专用设备结构

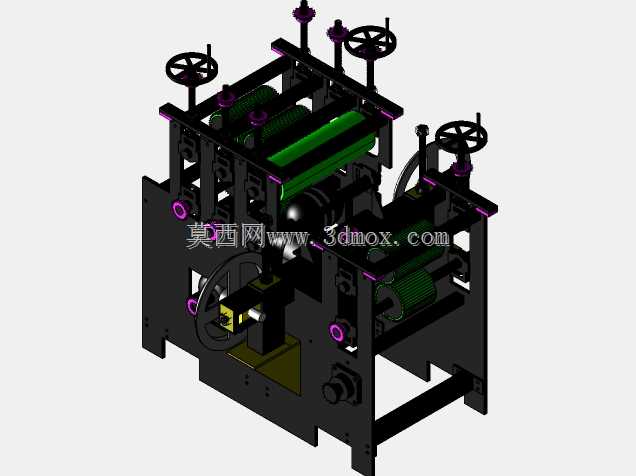

　　在橡胶制品回收、橡塑复合件预处理的生产场景中，这类设备主要承担带橡胶包覆层工件的表层剥离作业，针对包覆在金属或其他硬质基材外的橡胶层做连续式刮削分离，替代传统人工剥离的低效作业模式，适配中小规格条状、板状包覆工件的批量处理需求。设备整体采用框架式焊接机架作为承载主体，底部预留的安装孔位可直接固定在车间混凝土地面或配套工作平台上，整机安装边界宽度控制在1200mm以内，纵深尺寸约900mm，高度方向不超过1400mm，不需要额外预留超大操作空间，可直接嵌入现有橡塑处理生产线的进料段衔接工位。从结构设计逻辑来看，设备核心作业单元采用多组平行辊轴组合布局，上方布置的三组手轮调节机构分别对应不同位置辊轴的间隙调整，

　　作业前可根据待处理工件的包覆层厚度、基材硬度，转动对应手轮带动丝杠副调整压辊与剥离刀辊的间距，手轮旁设置的刻度标识可直接读取调整量，避免反复试机浪费物料。辊轴表面做防滑滚花处理，部分接触橡胶层的辊面包覆软性耐磨材质，防止进料过程中工件打滑偏移，同时避免硬质辊面压伤基材表面影响后续回用。设备侧面设置的大手轮对应进料端的导向微调机构，可针对不同宽度的工件调整侧导向挡板的位置，保证工件进料时始终处于辊组中心位置，避免剥离过程中出现偏载导致橡胶层残留不均。剥离作业产生的废橡胶料可直接从机架下方的敞口空间落下，配套车间的废料收集传送带即可实现连续出料，不需要额外在设备内部设置复杂的排料结构，降低后期清理维护的难度。设备的传动单元采用侧置布局，

　　所有传动部件都加装防护盖板，避免剥离过程中掉落的橡胶碎屑卡入传动间隙造成设备卡滞，日常维护时只需拆开侧盖板即可对传动轴承、齿轮副做润滑保养，不需要拆解核心作业辊组。考虑到橡塑处理车间的作业环境存在一定粉尘，所有手轮的调节丝杠位置都加装了防尘毡圈，防止橡胶粉尘附着在丝杠螺纹面造成调节卡涩，辊轴两端的轴承座采用密封式深沟球轴承，可适应多尘工况下的长期连续运转。设备的进料端预留了与上游送料机构衔接的安装接口，出料端可直接对接后续的基材清洗、检测工位，不需要做额外的结构改装，适配不同产能规模的橡塑回收处理生产线布局需求。在结构细节处理上，所有与工件接触的棱边都做了倒圆角处理，避免进料过程中刮伤工件基材表面，调节机构的锁紧装置采用快拆式手柄结构，调整完辊间隙后可直接扳动手柄锁死位置，不需要额外使用扳手等工具紧固，缩短换产调整的辅助时间。
