涡轮式液力耦合传动部件结构设计

　　在带重载启动需求的工业传动场景里，这类涡轮结构的液力耦合部件常被布置在动力输出端与工作机输入端之间，解决电机直接启动时的电流冲击、负载硬连接带来的传动件过载损坏问题。从实际工况适配来看，它可以匹配矿山输送设备、建材破碎生产线、大型风机水泵这类启动惯量较大的设备，不需要额外加装软启动电气柜，纯机械结构就能实现动力的柔性传递，在多尘、湿度偏高的工业现场，相比电子式软启动装置，抗干扰能力更强，日常维护仅需定期检查腔体内传动介质状态即可，运维门槛更低。

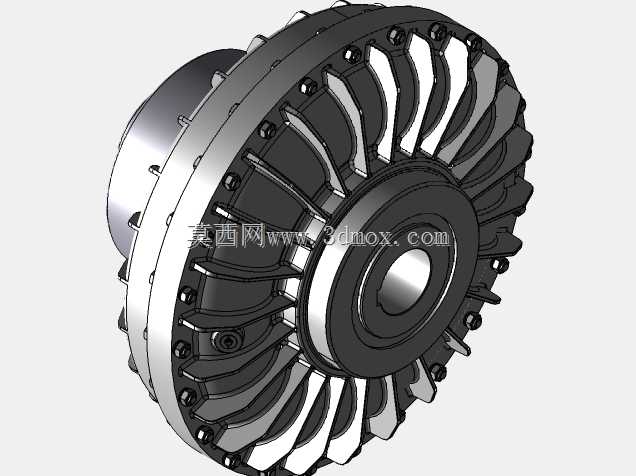

　　从结构设计逻辑来看，整个部件采用对称式涡轮叶片布局，泵轮与涡轮的叶片曲面做了等倾角修型，能让传动介质在腔体内形成稳定的循环流道，动力输入时泵轮带动介质获得动能，介质冲击涡轮叶片完成转矩传递，整个过程没有刚性机械接触，能吸收传动链上的扭转振动，当工作端出现突发卡滞时，腔体内的介质会产生滑差，不会把冲击载荷直接传递到电机轴端，可有效避免电机堵转烧毁、传动齿轮打齿这类常见故障。外壳采用分体式法兰连接结构，周向均匀布置的紧固螺栓能保证腔体密封性能，同时兼顾后期拆解维护的便利性，输入轴端的轴颈尺寸按照通用电机输出轴的配合公差设计，安装时不需要额外定制转接轴套，能直接适配标准系列的电机轴伸规格。

　　在安装边界设计上，整个部件的轴向尺寸做了紧凑化处理，相比同转矩规格的老式液力耦合器，轴向长度缩短约15%，适合安装空间局促的旧设备改造场景，径向最大轮廓处做了圆弧过渡，没有突出的尖锐结构，旋转时不会产生额外的风阻噪声，安装时的对中要求相比刚性联轴器有所降低，允许存在少量的轴向窜动与径向偏移，能抵消设备运行过程中机架振动带来的轴系不对中问题。叶片的厚度从根部到端部做了渐变处理，根部加厚保证结构强度，能承受介质高速冲击带来的交变载荷，端部减薄减少介质流动的阻力，提升传动效率，相邻叶片之间的流道截面做了顺滑过渡，没有直角拐点，避免介质在流道内形成涡流造成功率损耗。

　　从实际使用的功能特性来看，这个部件可以根据充入传动介质的量来调整传递转矩的上限，适配不同功率等级的动力源，不需要更换整个部件本体，仅通过调整介质充注量就能匹配不同负载的启动需求，在多台设备并联驱动的场景下，还能通过调整各耦合器的充液量实现各动力端的载荷均衡，避免单台电机过载。输出端的连接结构采用标准止口定位，安装时能快速与减速机、工作机的输入端完成对接，同轴度精度靠止口配合保证，不需要反复打表调整，能缩短现场安装的调试周期。外壳表面的散热鳍片沿周向均匀分布，随部件旋转时能形成自然的空气对流，带走腔体内介质传递动力产生的热量，不需要额外加装冷却管路，在连续运行的工况下能把腔体温度控制在密封件耐受范围内，延长密封件的使用寿命，减少介质泄漏的概率。
