Y型分流带气动控制管路结构设计

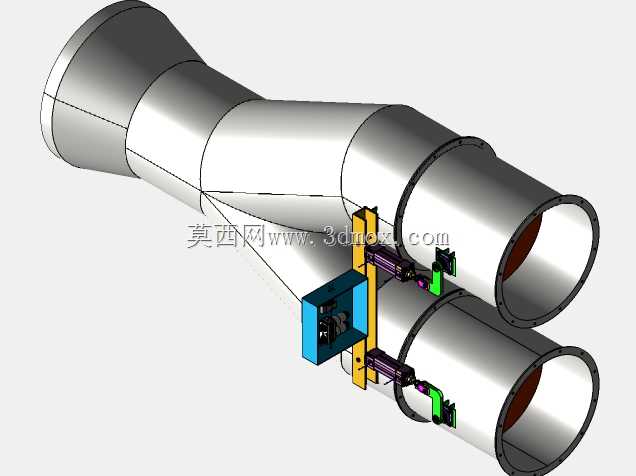

　　这套管路结构主要面向工业流体输送场景中的分流换向需求，常见于海湾区域的物料输送、通风排气或者工艺介质分配工段，区别于普通的静态Y型三通，这套结构在两个分流支管上集成了独立的气动执行控制单元，可根据工艺需求单独控制单一支路的通断或者开度调节，无需在管路上额外加装独立阀门，大幅缩减了管路安装的占用空间。从结构设计逻辑来看，整体采用变径Y型主体结构，入口端为扩口式法兰连接结构，能够适配大流量介质的输入需求，入口段做了平滑的锥面过渡，避免介质在变径位置产生紊流、压损过大的问题，Y型分叉位置的内壁做了圆弧导流处理，没有直角突变结构，能减少介质冲刷带来的管壁磨损，也能降低输送过程中的振动噪音。两个分流支管的端部均采用标准法兰连接结构，

　　法兰端面预留了密封槽安装位，可适配不同压力等级的密封垫片，满足不同工况下的密封要求，支管的轴线夹角经过反复校核，既保证了介质分流时的流向平顺，也控制了整体的横向安装尺寸，避免在狭窄管廊内安装时和周边管线产生干涉。集成在支管侧方的气动控制单元，采用支架直接固定在管壁上的安装方式，没有采用额外的落地支撑结构，安装时无需在现场做基础固定，直接对接两端法兰即可完成装配，大幅降低了现场施工的工作量。执行器的输出端通过连杆机构和支管内的截流部件连接，执行器本身做了外置防护盒设计，能够适应沿海高盐雾、高湿度的使用环境，避免气动元件、控制线路被腐蚀损坏，防护盒和管壁支架之间采用螺栓连接，后期维护时可直接拆卸盒体完成元件检修，无需拆解整个管路结构。

　　从安装边界来看，整体结构的轴向长度、横向宽度都经过紧凑化设计，入口法兰到两个出口法兰的中心距经过匹配计算，能够适配现有标准管廊的支架间距，安装时可直接架设在标准管道支架上，不需要额外定制支架。管壁厚度根据常规中低压流体输送的压力等级计算选型，既满足强度要求，也控制了整体的自重，降低管路支架的承重负荷。设计过程中针对气动执行机构的动作行程做了干涉校核，保证执行器在全行程动作过程中，不会和管壁、相邻管线或者外部防护结构产生碰撞，连杆机构的铰接点都预留了润滑注油位，可在不停机的状态下完成日常润滑维护，延长部件的使用寿命。这套结构相比传统的三通加独立阀门的组合方案，减少了三组法兰连接点，也就减少了三个潜在的泄漏风险点，对于输送有腐蚀性、

　　或者易燃易爆介质的场景来说，能有效降低介质泄漏的安全隐患。同时集成化的结构也减少了管路系统的总重量，对于架空敷设的管路来说，能降低整体的载荷，提升管廊系统的长期运行稳定性。在流道设计上，两个支管的截流元件采用了和管壁贴合的弧面结构，在完全开启状态下，截流元件完全贴合管壁凹槽，不会突出到流道内部，也就不会对介质流动产生额外的阻力，避免了普通阀门安装后带来的压损问题，在需要调节流量的工况下，截流元件可通过气动执行器控制开度，实现不同支路的流量比例调节，满足工艺上的介质分配需求。
