槽型托辊皮带输送机中部受料段模组

　　这套结构对应的是带式输送机线路里最容易出现撒料、皮带跑偏问题的中部受料区段，在矿山、砂石骨料线、粮食转运站、港口散货堆场的输送系统里，这类区段的设计合理性直接决定整条线的运维频率——很多现场皮带非正常磨损、沿线撒料需要人工反复清理的问题，根源都出在受料段的托辊选型、导料槽密封和机架刚度匹配不到位。

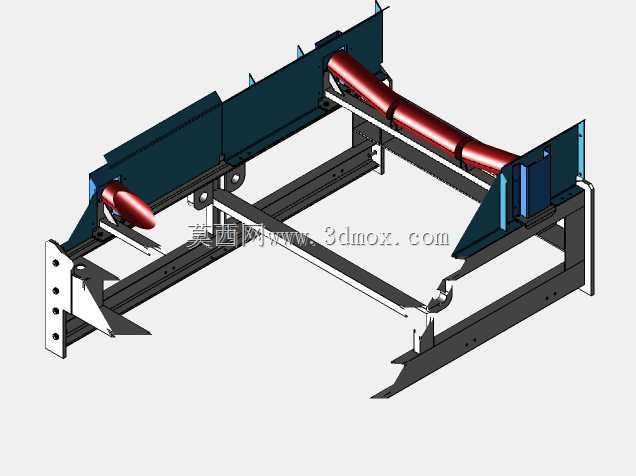

　　从结构组成来看，这套模组采用了标准三节式槽型托辊组作为承载核心，侧托辊的槽角选用了散料输送最常用的35度配置，这个角度的设计是经过大量现场验证的：既能够保证散状物料在皮带上的堆积截面积，避免料流偏载时物料从皮带边缘撒出，又不会因为槽角过大导致皮带在托辊过渡位置出现反复弯折，延长皮带的纵向疲劳寿命。托辊本身采用了密封式辊筒结构，两端的轴承座带有防尘密封结构，能够适应多粉尘的散料输送现场，避免细颗粒物料进入轴承导致辊筒卡滞，一旦辊筒卡滞就会和皮带之间产生滑动摩擦，短时间内就会磨穿皮带覆盖层，这也是现场运维需要重点排查的故障点。

　　两侧的导料挡板采用了分段式钢板焊接结构，挡板的下边缘和皮带表面预留了均匀的间隙，这个间隙的设计非常讲究：间隙过小会直接刮伤皮带表面，甚至把皮带的覆盖层撕扯下来；间隙过大则会导致物料从缝隙处挤出，尤其是输送颗粒较小的粉料时，撒料问题会非常严重。挡板的内侧设计了可更换的耐磨衬板安装位，现场使用时可以根据输送物料的磨琢性选择橡胶衬板或者聚氨酯衬板，衬板磨损后可以直接快速更换，不需要整体切割更换挡板主体，大幅降低运维的材料成本和停机时间。挡板的两端做了向外的喇叭口扩口设计，这个细节是为了承接上游落料管下来的料流，避免料流直接冲击挡板端部导致结构变形，同时能够引导料流逐步收拢到皮带的中心位置，减少偏载导致的皮带跑偏。

　　机架部分采用了型钢焊接的框架结构，纵向的主梁选用了标准槽钢，横向的托辊安装支架带有长圆孔调节位，安装时可以根据现场实际的皮带张力、托辊的加工误差微调托辊的前后位置和倾斜角度，方便现场做皮带跑偏的校准——很多现场调试时不需要改动整体机架，只需要微调托辊的安装角度就能解决大部分跑偏问题。机架的支腿设计了和基础预埋钢板焊接的底板，底板上的安装孔预留了足够的调整余量，能够适应现场基础施工的尺寸误差，不需要在安装时重新扩孔或者切割支腿。

　　从安装边界来看，这套模组的纵向长度适配标准的带式输送机中间架节距，能够和通用的皮带机机架直接拼接，不需要做额外的转接设计；横向的机架宽度和所选带宽的皮带机标准宽度完全匹配，导料槽的内侧宽度比皮带的有效承载宽度窄200毫米左右，保证物料始终落在皮带的有效承载范围内。托辊组的安装高度和相邻的普通槽型托辊组保持在同一水平面上，不会出现局部的皮带凸起或者凹陷，避免皮带在运行过程中出现额外的张力波动。

　　在实际选型应用时，这套模组通常布置在落料点的前后各3到5米的范围，落料点正下方可以根据物料的冲击大小选配缓冲托辊组替换普通承载托辊，进一步吸收大块物料下落的冲击力，避免皮带被砸伤。导料槽的顶部可以和上游的落料溜槽、除尘罩直接连接，配合现场的除尘系统能够有效控制受料点的粉尘外溢，改善现场的作业环境。整套结构的所有连接部位都采用了标准件连接，没有非标的特殊紧固件，现场拆装更换部件时不需要准备特殊工具，能够大幅缩短故障停机的维修时间。

　　很多设计人员在做皮带机设计时容易忽略受料段的细节处理，比如导料槽的长度不足、托辊间距过大、机架刚度不够导致重载时机架变形，这些问题在设备空载调试时很难发现，等到重载投料运行后就会频繁出现撒料、跑偏、托辊损坏的问题，后期整改不仅需要停机影响生产，整改的成本往往是前期设计阶段做好优化的数倍。这套模组的结构把这些现场常见的问题都在设计阶段做了针对性的处理，所有的安装尺寸都遵循通用带式输送机的设计标准，既可以作为新设备设计时的标准段直接选用，也可以作为老设备现场改造的替换模组，不需要对原有设备的机架做大规模改动，适配性非常强。
