伸缩式皮带张紧双活塞支撑装置

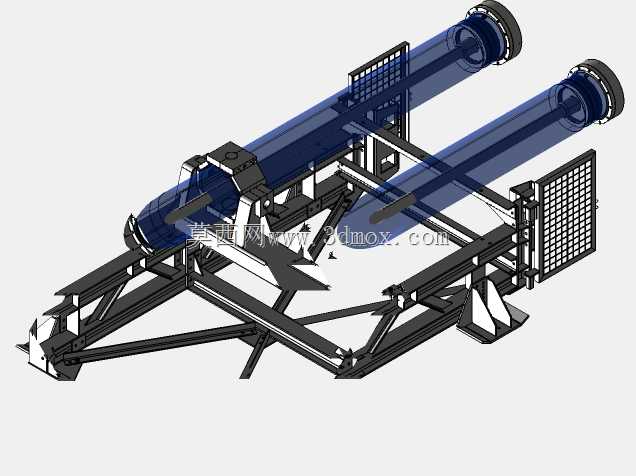

　　在散料输送、流水线生产的长距离皮带输送场景中，皮带张紧度的动态维持是保障输送系统稳定运行的核心环节，传统重锤张紧、螺旋张紧结构要么占用垂直空间过大，要么张紧行程有限无法适配长距离皮带的蠕变伸长需求，这套双活塞伸缩式张紧结构正是针对这类痛点完成的结构设计。整套装置采用双平行伸缩缸对称布局，主体支撑框架采用型钢焊接成型，底部设置带安装孔的支撑脚座，可直接通过膨胀螺栓或焊接方式固定在输送机架的端部安装位，安装时需保证两根伸缩活塞的轴线与皮带运行方向平行，同轴度误差控制在1mm/m范围内，避免张紧过程中出现皮带跑偏的问题。两根平行布置的伸缩活塞作为张紧动作的执行部件，缸体端通过铰接支座固定在主框架上，活塞杆端连接皮带改向滚筒的轴承座，

　　可根据皮带运行过程中的张力变化动态调整伸出长度，相比单缸张紧结构，双缸布局可让改向滚筒两端受力更均匀，避免单侧受力导致的轴承偏磨、皮带边缘磨损过快的问题。主框架上集成的网格状防护结构，可避免输送过程中散落的物料进入伸缩缸运动副，同时也能防止运维人员误触运动部件造成安全隐患，框架侧面设置的导向滑槽可对改向滚筒轴承座的运动轨迹进行约束，避免张紧调整过程中滚筒出现轴向窜动。从设计思路上看，这套结构优先考虑了现场运维的便捷性，伸缩缸的注油口、压力检测接口都布置在框架外侧易操作的位置，日常巡检时无需拆解防护结构即可完成润滑、压力检测作业；框架的型钢选型经过受力校核，可承受皮带满负荷运行时的最大张紧拉力，焊接位置都做了加强筋处理，

　　避免长期交变载荷下出现焊缝开裂的问题。在安装边界上，整套装置的横向宽度适配主流带宽1000-1400mm的皮带输送机，纵向安装预留长度需比活塞最大伸出量多300mm的检修空间，底部支撑脚的安装孔位采用长圆孔设计，可在安装时微调整体位置，降低现场安装的对位难度。实际应用中，这套张紧装置可适配平皮带、花纹皮带等多种输送皮带类型，张紧行程可根据输送线长度选择对应规格的活塞，最长可覆盖1200mm的张紧行程，能够满足长度100-500m的带式输送机张紧需求，相比传统张紧结构，可减少30%左右的张紧机构维护工作量，同时降低皮带运行过程中的跳带、打滑概率。结构设计时还考虑了不同工况的适配性，在高粉尘、高湿度的作业环境下，

　　伸缩缸的活塞杆位置加装了防尘护套，避免粉尘、水汽进入缸体内部磨损密封件，延长密封件的更换周期；框架表面采用喷砂后喷防锈漆的处理工艺，可适应露天、井下等多种恶劣作业环境的防腐需求。在功能实现上，双活塞的同步性通过油路并联设计保证，无需额外加装同步阀即可实现两端伸出量的基本同步，降低了制造成本与后期故障点，若需要更高的同步精度，也可在油路中加装同步阀进行升级，适配对皮带跑偏控制要求更高的输送场景。改向滚筒的安装位采用快拆式轴承座设计，后期更换滚筒或轴承时，无需拆解整个张紧框架，只需拆下轴承座压盖即可完成部件更换，大幅缩短停机维修时间。
