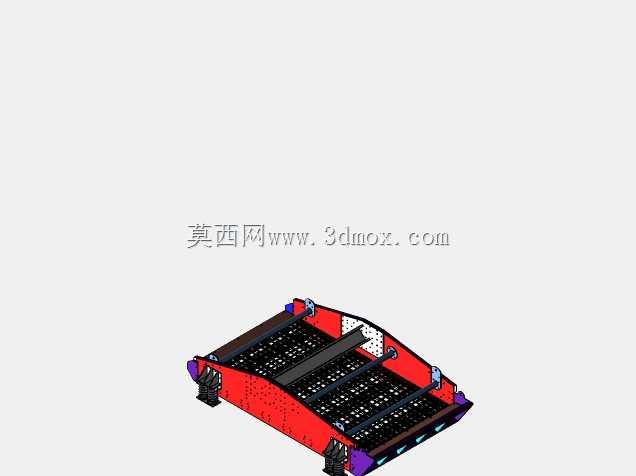

3000×5000规格单层振动筛分输送装置

　　在散料处理的工业场景中，筛分与短距离输送往往是衔接破碎、研磨、分选工序的核心环节，这套3000×5000规格的单层筛分装置，正是针对大处理量散料分级需求设计的专用设备。从安装边界来看，设备主体的有效筛分幅面达到3000mm宽度、5000mm长度，整体安装时需要预留两侧各不小于800mm的检修操作空间，进料端上方需要匹配对应的落料溜槽接口高度，出料端则可衔接皮带输送机、料仓或者下一级分选设备，整体机架的地脚螺栓孔位采用对称分布设计，可直接适配常规钢结构平台或者混凝土基础的安装要求，不需要额外做复杂的基础改造。

　　从功能特性上看，该设备采用单层筛网结构，筛面采用冲孔钢板搭配加强筋的设计，相比编织筛网拥有更高的抗冲击性能，能够承受粒径不超过200mm的块状物料直接落料冲击，筛网的固定方式采用侧边楔形压块锁紧，不需要拆卸整体筛框就可以完成筛网的更换，日常维护时单人即可在半小时内完成单块筛网的拆装作业。设备两侧的激振单元采用对称布置的偏心块结构，运行时产生的定向激振力可以让筛面上的物料保持匀速向前跳跃运动，既可以避免物料堆积堵孔，也能让小于筛孔粒径的物料充分透筛，筛分效率可以稳定保持在90%以上，针对不同粒径的筛分需求，只需要调整偏心块的配重夹角，就可以改变激振力的幅值，适配不同堆积密度、不同粒度组成的散料处理需求。

　　设计思路上，这套装置没有采用多层筛网的复杂结构，而是聚焦单层大处理量的筛分场景，筛框主体采用折弯钢板焊接成型，所有焊接位置都做了去应力退火处理，避免长期激振工况下出现焊缝开裂的问题；筛面下方设置了多道横向支撑梁，支撑梁表面粘贴有耐磨橡胶衬板，既可以缓冲物料对筛网的冲击，也能减少筛网和支撑梁之间的刚性摩擦，延长筛网的使用寿命。设备的进料端设置了倾斜的导料板，导料板表面堆焊有耐磨合金层，可以让进入筛面的物料均匀铺开，避免物料集中落在筛面的某一个区域造成局部磨损过快、筛分不充分的问题；筛体的两侧设置有密封防尘罩的安装接口，在处理粉尘较大的物料时，可以直接加装密封罩连接除尘系统，满足作业现场的粉尘排放要求。

　　在实际应用场景中，这类大规格单层振动筛常被用在矿山、砂石骨料生产、建筑垃圾资源化处理、煤炭分选等行业，既可以作为初级筛分设备把来料中的超大粒径物料分离出来返回破碎工序，也可以作为成品筛分设备把符合粒径要求的成品料分离出来输送到成品料堆。和同规格的多层筛相比，单层结构的筛面拥有更高的开孔率，处理量可以提升30%左右，同时设备整体的高度更低，在厂房高度受限的改造项目中拥有更好的适配性。设备的出料端采用分段式出料设计，筛上物和筛下物分别从不同的出料口排出，不需要额外加装分料溜槽就可以实现两种粒径物料的分别输送，减少了现场安装的配套工作量。

　　从结构细节来看，筛体和下方机架之间采用橡胶弹簧做隔振支撑，相比金属弹簧拥有更好的阻尼特性，运行时的共振振幅更小，传递到基础上的动载荷可以降低60%以上，不需要做厚重的混凝土基础就可以稳定运行；激振单元的轴承采用大游隙的调心滚子轴承，搭配油脂润滑结构，日常运行时只需要按照周期补充润滑脂即可，不需要复杂的维护操作，轴承座采用分体式设计，更换轴承时不需要拆卸整个激振器轴组，大幅降低了维护的时间成本。筛面的倾斜角度设计为15度，这个角度既可以保证物料在筛面上的前进速度足够快，避免堵料，也不会因为角度过大导致物料在筛面上停留时间过短、透筛不充分的问题，针对流动性特别差的黏湿物料，还可以通过调整机架的支撑垫块，把筛面倾角在12度到18度之间微调，适配不同物料的筛分需求。
