800带宽双电机驱动带式输送传动机构

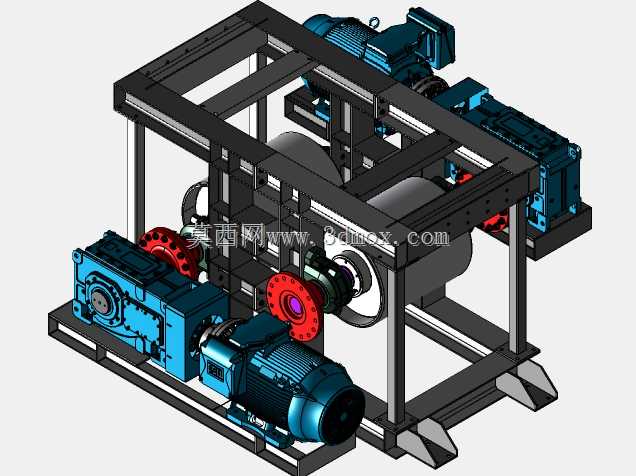

　　这套带式输送传动单元主要面向散料、成件包装物的长距离连续输送场景设计，常见于矿山物料转运、车间生产流水线、仓储分拣线、港口散货装卸等工况，承担物料水平或小倾角段的动力传输核心功能，是整条输送线的动力输出核心段，区别于无动力托辊段，该单元直接为输送带提供持续稳定的牵引力，保障带面匀速运行不打滑。从结构布局来看，整套机构采用型钢焊接框架作为承载基体，框架选用标准矩形管拼焊成型，焊接后做去应力处理，避免长期重载运行出现结构变形，框架底部设置带安装孔的支撑脚，可直接与现场预埋钢板或设备安装基座通过螺栓紧固，安装时需保证框架纵向水平度偏差控制在千分之二以内，横向两侧辊筒安装面的同轴度偏差不超过0.5mm，防止输送带运行过程中出现跑偏、

　　蹭边等异常磨损问题。动力配置上采用双110kW电机对称布置的驱动方案，两台电机分别通过硬齿面减速机将动力输出至传动辊筒，双驱动的设计一方面可以分散单轴的输出扭矩，降低单台减速机、单电机的负载率，适配800mm带宽下大输送量、长距离输送的大牵引力需求，另一方面对称布置的结构可以平衡传动辊筒两端的受力，避免单端驱动带来的辊筒轴单侧受力变形、轴承偏磨等问题，延长核心传动部件的使用寿命。传动辊筒表面采用包胶处理，胶面加工成人字形防滑纹，增大辊筒与输送带之间的摩擦系数，即使在输送潮湿粉料、带面沾附少量水渍的工况下，也能保证牵引力传递稳定，杜绝打滑丢转的情况；辊筒两端采用调心滚子轴承座安装，轴承座与框架之间设置调整垫片组，

　　安装时可通过增减垫片厚度调整辊筒的水平度与轴线垂直度，同时配套张紧调节结构，可在设备运行一段时间、输送带出现塑性伸长后，调整辊筒间距保证带面张紧力处于合理区间。整套传动单元的安全防护设计也做了充分考量，电机与减速机的旋转联轴器部位加装可拆卸式安全防护罩，避免运维过程中衣物、工具卷入旋转部件造成安全事故，框架侧面预留有检修操作空间，日常检查轴承温升、减速机润滑油位、电机运行电流时无需拆解主体结构，可直接在侧面完成常规巡检操作。油路布置上，两台减速机均预留了注油、排油接口，注油口位置高于减速机最高油位线，排油口设置在箱体最低处，方便定期更换齿轮油时排空旧油，不会出现积油残留的问题；电机接线盒统一朝向框架外侧，方便现场布线时电缆走线规整，

　　避免电缆与运动部件产生干涉。从安装边界来看，整套传动单元的横向宽度适配800mm带宽的标准输送带，安装时需保证前后衔接的输送段托辊组顶面与该单元传动辊筒的顶面标高差控制在±1mm以内，避免物料经过该段时出现抛洒、带面跳动的问题；框架底部的支撑脚间距经过优化，可适配多数常规输送线的支架安装间距，无需额外做基础改造即可直接替换同规格的老旧驱动单元，降低产线升级改造成本。设计过程中对各部件的受力做了仿真校核，框架在满载启动的最大冲击载荷下，最大变形量不超过0.2mm，完全满足长期重载运行的刚度要求；辊筒轴的疲劳强度校核按照10年使用寿命计算，安全系数取2.5，可应对频繁启停、短时过载的复杂工况。双电机的控制上需做同步调速匹配，保证两台电机的输出转速差控制在额定转速的0.5%以内，避免出现两个驱动端出力不均、某一侧电机过载的问题，电气接线时需做好两台电机的电流实时监测，当两侧电流偏差超过15%时自动触发保护停机，排查负载不均的故障点。整套结构没有冗余的复杂设计，所有部件均采用行业通用标准件，电机、减速机、轴承、密封件均可直接采购市面上的通用型号，后期运维更换配件无需定制，大幅降低设备全生命周期的维护成本，适合在各类需要大牵引力的固定式带式输送线上作为核心驱动段使用。
