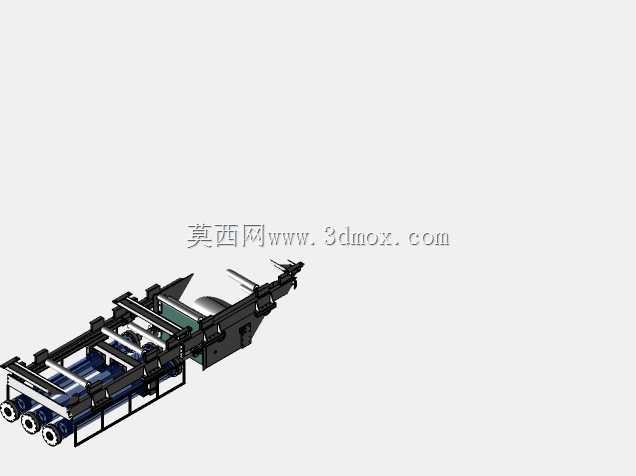

伸缩式皮带输送设备三维结构设计

　　在车间物料转运、仓储出入库装卸、生产线工位间工件传递的场景里，固定长度的输送设备往往难以适配多变的作业距离需求，尤其是在货车装卸货时，货台与车厢内部的距离随车型、停靠位置变化，固定输送线要么长度不足无法延伸至车厢深处，要么过长挤占通道空间，伸缩式皮带输送结构就是为解决这类工况痛点开发的专用输送装置。这套结构采用多段嵌套式机架设计，最外侧为固定基架，内部嵌套2-3节可沿导轨滑动的伸缩段架体，每段架体都配套独立的托辊组支撑皮带，避免伸缩过程中皮带出现下垂、跑偏的问题，驱动端布置在固定基架侧，通过链传动同步带动各段架体的主动辊，保证皮带在任意伸缩长度下都能保持稳定的运行线速度，不会出现段间速差导致的物料堆积、打滑现象。从安装边界来看，固定基架的底部预留了标准的地脚安装孔位，可直接固定在车间地坪或者货台的预埋钢板上，基架两侧设置了伸缩驱动的传动链安装槽，伸缩动作通过电动推杆配合链传动实现，伸出最大长度可达到收缩状态的2.2倍，收缩后整体长度仅为最大行程的45%，能够在非作业时段完全收回至货台边缘，不占用装卸通道的通行空间。架体的侧梁采用标准矩形钢管焊接成型，每段伸缩架的侧梁端部都安装有尼龙导向滑块，嵌套入外侧架体的C型导轨槽内，滑块与导轨的配合间隙控制在0.2-0.5mm之间，既保证伸缩动作的顺畅无卡滞，又能限制架体的横向窜动，避免皮带运行时出现架体晃动。皮带的张紧机构布置在最前端的伸缩段端部，采用螺杆调节式张紧结构，张紧行程预留150mm，

　　能够补偿皮带长期运行产生的塑性伸长，保证皮带与辊筒之间的摩擦力足够传递扭矩，不会出现负载下打滑的问题。在功能设计上，这套输送结构的输送面高度可根据配套作业场景调整，固定基架的支腿处设置了高度调节螺栓，调节范围覆盖600mm-900mm的常用作业高度，能够适配不同高度的货车车厢、生产线接驳口的高度差，架体两侧预留了传感器安装支架的安装孔位，可根据需求加装物料检测光电、急停拉绳、跑偏检测开关等电气元件，满足自动化生产线的联控需求。托辊组采用槽型托辊和平托辊组合的布置方式，承载段采用30度槽角的槽型托辊，能够增大物料与皮带的接触摩擦力，避免散状物料在输送过程中向两侧撒落，回程段采用平行下托辊支撑皮带回程段，减少皮带运行的阻力，

　　托辊的辊体采用无缝钢管加工，两端配置深沟球轴承，转动阻力小，长期运行无明显异响。在实际工况应用中，这类伸缩输送结构常被用于快递物流的分拣装卸、生产车间的工件周转、仓储的纸箱转运等场景，相比固定长度的输送线，它能够灵活调整输送距离，在装卸货作业时可以直接将输送端延伸至车厢内部，减少人工搬运的距离，降低作业人员的劳动强度，非作业时收回后能够释放大量的作业空间，提升场地的利用率。设计过程中需要重点校核各段架体伸出后的悬臂挠度，最前端伸出最大长度时，架体端部的下挠量需要控制在总伸出长度的1/1000以内，避免因挠度过大导致皮带跑偏、架体卡滞，同时需要核算伸缩驱动的推力，保证在满负载状态下，伸缩动作能够平稳启停，不会出现冲击抖动。

　　架体的各段连接处都设置了防尘挡边，避免输送过程中的粉尘、碎屑进入导轨配合面，导致滑块磨损加快、伸缩卡滞，皮带的两侧设置了可调式挡边，可根据输送物料的尺寸调整挡边高度，防止物料从皮带两侧掉落。整套结构的模块化程度较高，固定基架、各段伸缩架、辊筒组件、驱动组件都采用螺栓连接的方式装配，现场安装时不需要大量的焊接作业，只需要按照装配顺序将各段架体嵌套组装，连接传动链和皮带即可完成安装，后期维护时也可以单独更换磨损的托辊、滑块等易损件，降低维护成本。在输送能力设计上，槽型皮带的结构可适配散状物料、整箱物料、规则工件的输送，常规配置下的输送能力可满足每小时600件整箱货物或者100方散料的输送需求，线速度可通过驱动端的调速电机调整，适配不同作业节奏的生产、装卸场景。
