卧式弧形舱体烧烤加工设备结构设计

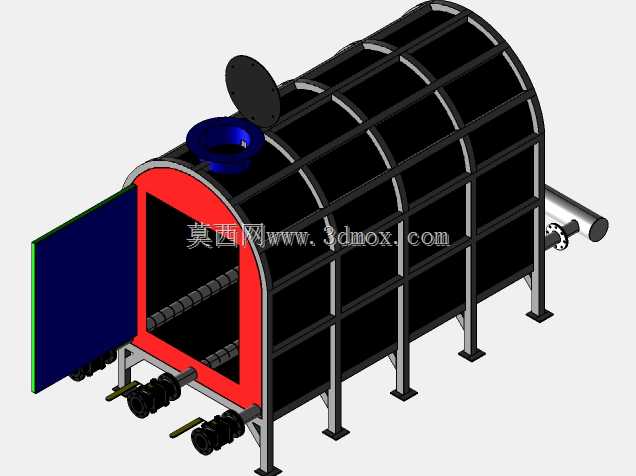

　　这款卧式弧形舱体设备主要面向户外餐饮加工、小型食品熏烤作业场景设计，整体采用拱顶弧形舱身结构，区别于传统方形箱体的应力集中问题，弧形侧壁在长期高温作业环境下能更好分散热胀冷缩带来的结构形变，减少舱体焊缝开裂的风险。从结构布局来看，设备主体由型钢焊接框架作为承载基底，框架外侧铺设耐高温封闭板材，形成半封闭的加工腔室，舱体一端设置可开合的密封舱门，舱门边缘预留密封件安装槽位，关闭后可减少腔体内热量外泄，同时阻挡加工过程中油烟无组织扩散。舱体顶部设置两个对外接口，其中大口径带法兰盖的接口为投料与观察口，日常作业时可通过该口添加加工物料、观测内部食材加工状态，法兰盖通过铰接结构与舱体连接，开合操作无需完全拆卸，

　　配套的锁紧结构可保证关闭后的密封性；旁侧的小口径接口为烟气导出接口，可外接排烟管道将加工产生的油烟引导至净化设备，适配商用餐饮场所的环保排放要求。舱体底部沿长度方向布置多组介质输入接口，接口通过管道延伸至舱体内部，可根据加工需求接入热源介质，不管是采用燃气加热还是熏烤烟气循环，都能通过底部接口均匀输入腔室，保证内部加工区域温度场分布均匀，避免出现局部过热烤焦食材、局部温度不足加工不达标的问题。支撑结构采用独立支脚设计，每根支脚底部带安装底板，可通过膨胀螺栓与地面基础固定，抵消设备作业过程中可能出现的侧倾力，支脚高度预留了底部管道安装与检修空间，日常维护时无需挪动整体设备即可完成底部阀门、管道的拆装更换。

　　设计过程中优先考虑了作业操作的便利性，舱门开合方向正对操作人员站位，开门后内部的置物架轨道完全外露，可直接抽拉放置食材的置物格栅，无需探身进入高温舱室操作，降低作业烫伤风险。舱体框架的型钢选型经过载荷校核，除了承受自身板材与内部构件的重量，还能满载食材置物架的总载荷，长期使用不会出现框架下挠变形的问题。侧壁的弧形板材与框架之间采用分段焊接工艺，每段焊缝之间预留微小的热胀伸缩间隙，避免高温工况下焊缝受拉断裂。从安装边界来看，设备整体为卧式长条形布局，安装时需在舱门开启侧预留不小于舱门宽度的操作空间，顶部排烟接口位置需预留管道接驳的垂直空间，底部支脚的安装孔位按照统一间距排布，现场安装时无需二次打孔适配基础，

　　只要基础地面平整度误差在允许范围内即可直接就位固定。设备侧面预留的外接管道接口采用标准法兰尺寸，可直接适配市面上常规规格的燃气管道、排烟管道，无需额外制作转接头，降低现场安装的改造成本。内部腔室的弧形顶部设计也能让冷凝的油烟、水汽顺着弧面流向舱壁两侧，最终汇集到底部的排污槽排出，避免冷凝水滴落到食材上影响加工品质，排污槽设置在舱体底部最低位置，日常清理时可直接打开排污阀排空积液与残渣，清洁维护难度远低于传统方形平顶舱体。
