工业型材框架式物料承载支撑机架

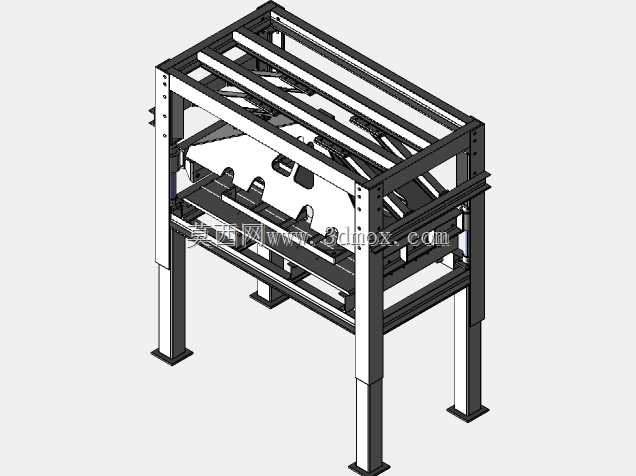

　　这类框架式支撑机架在离散制造车间的物料暂存、工序间工件承托场景中应用十分广泛，不同于标准化的仓储货架，该结构更偏向生产工位旁的专用承载架，适配机加工、钣金加工车间内待加工坯料、工序间半成品的临时存放需求，也可作为小型自动化设备的底部支撑基座使用，直接替代定制焊接机架的部分应用场景。从结构设计来看，整体采用矩形型钢作为主支撑构件，四根垂直布置的主立柱承担全部竖向载荷，立柱底部设置方形安装脚板，脚板上预留螺栓安装孔，可直接通过膨胀螺栓与车间混凝土地面固定，也可搭配可调脚杯实现地面不平整场景下的水平调节，安装时需保证四支脚的平面度误差控制在每米0.5毫米以内，避免上层框架受力后出现扭曲变形。

　　上层承载框架采用多根平行布置的横向型钢作为承载梁，梁间距根据常存放工件的外形尺寸设置，可直接承托托盘类载具，也可在梁上加装非金属垫板避免工件表面磕碰划伤，框架侧面设置斜向加强筋，提升整体结构的抗侧向载荷能力，避免叉车转运工件时侧向碰撞导致框架失稳。设计过程中优先考虑了结构的拆装便捷性，所有构件之间均采用螺栓连接而非满焊固定，单根构件损坏后可直接拆卸更换，无需整体报废，同时拆解后可扁平打包运输，降低长途物流的运输成本。整体外形尺寸适配标准车间通道的通行要求，宽度控制在1.2米以内，长度可根据实际承载需求调整为1.5米至2.4米区间，整体高度设置为0.8米，符合人工取放工件的人机工程学高度，无需弯腰或登高即可完成物料取放作业，

　　降低一线操作人员的劳动强度。结构的载荷冗余设计按照额定承载1.5倍做安全系数校核，主立柱选用壁厚3毫米的矩形钢管，横向承载梁选用壁厚2.5毫米的矩形钢管，在额定承载500千克的工况下，框架最大挠度不超过跨度的1/1000，不会出现明显的下沉变形。框架的安装边界需预留周边不小于0.6米的操作空间，侧面预留叉车叉齿进入的间隙，高度方向需避开车间顶部的管线、行车运行路径，若用于设备基座使用，需在上层框架表面预留设备安装的螺纹孔位，孔位位置与设备底部安装脚位置一一对应，安装时需先调整框架水平度再锁紧固定螺栓，避免设备运行时产生额外振动。这类结构的设计逻辑完全围绕生产现场的实际使用需求展开，没有多余的装饰性构件，所有型钢的选型、

　　连接方式的选择都兼顾了结构强度、加工成本与后期维护的便捷性，表面可根据车间使用环境做喷塑或镀锌处理，提升防锈抗腐蚀能力，在潮湿的焊接车间或有切削液飞溅的机加工车间内也能保证较长的使用寿命。不同于通用仓储货架的可调层高设计，该机架的层高为固定设置，因为其承载的工件或设备高度相对固定，固定层高的结构整体刚性更强，抗冲击能力更好，适配生产现场频繁的工件吊装、转运作业场景，即使偶尔受到叉车的轻微碰撞也不会出现层板脱落、框架散架的问题。
