立式多级电动潜水泵结构设计

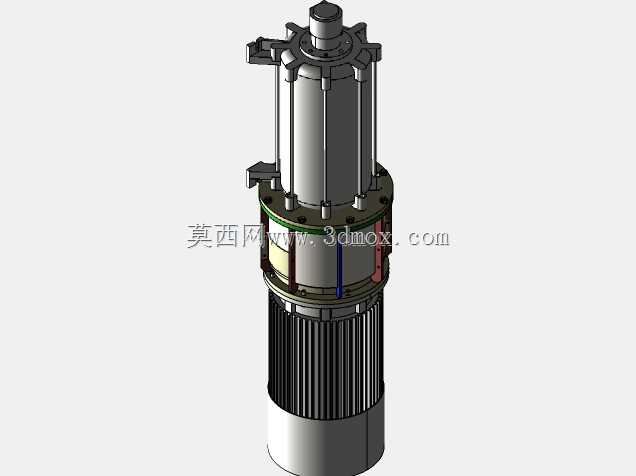

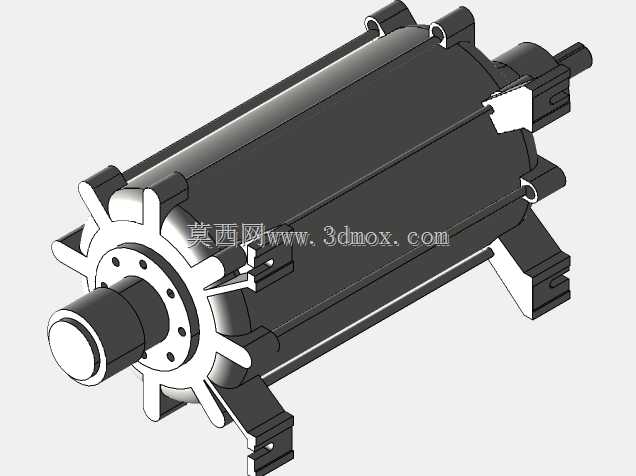

　　这款立式结构的电动泵，主要面向深井取水、建筑施工临时排水、工矿企业生产供水、农田井灌这类需要潜入液下作业的流体输送场景，整体采用同轴式直联结构，将驱动电机段与水力叶轮段沿轴向串联布置，最大程度压缩了设备的径向安装尺寸，适配小口径井管的下入需求。从结构设计逻辑来看，上部为干式密封的电机腔体，外壳采用带散热筋的金属壳体，既可以保证电机运行时的热量通过壳体与周围介质快速交换，也能通过周向均布的凸耳结构实现设备的吊装固定与井口定位，避免泵体在液下运行时出现径向晃动。电机输出轴采用长轴贯通设计，轴系中间设置多道耐磨导向轴承，抵消长轴运转时产生的径向挠度，保证叶轮端的运转同轴度，降低轴封处的偏磨风险。中部为连接过渡段，

　　设置了多道静密封结构与电缆出线密封组件，隔绝下部输送介质进入电机腔，同时预留了机械密封的安装位，可根据输送介质的酸碱度、含固量差异适配不同材质的密封摩擦副，应对清水、轻度污水等不同介质的输送需求。下部为水力工作段，采用多级叶轮串联的结构形式，每一级叶轮配套对应的导叶壳体，通过逐级增压的方式提升输出扬程，外壳带轴向散热槽的结构既可以对过流部件起到加强作用，也能让泵体在井管内下入时减少卡滞风险，底部的进水段设置了拦污栅结构，阻挡大直径固体颗粒进入叶轮流道，避免叶轮卡滞或流道堵塞。从安装边界来看，设备整体为圆柱形立式结构，上部吊装凸耳的外接圆直径为整泵最大径向尺寸，安装时只需保证井口套管内径大于该尺寸即可顺利下入，

　　轴向长度可根据实际需要的扬程等级调整叶轮级数，不需要改动上部电机段与连接段的主体结构，具备较好的系列化拓展性。在实际选型应用中，这类结构的泵不需要额外搭建地面泵房，直接通过输水管连接井口即可实现液体提升，相比地面卧式泵节省了地面安装空间，也省去了长轴传动的中间轴承座维护成本。设计过程中针对轴系的临界转速做了校核，保证在额定转速下轴系运转避开共振区间，同时对各段壳体的连接螺栓做了均布受力优化，避免深水压力下出现连接面渗漏的问题，过流部件的流道采用光滑过渡设计，减少水力损失，提升整体运行效率。
