立式多级潜水泵动力集成结构

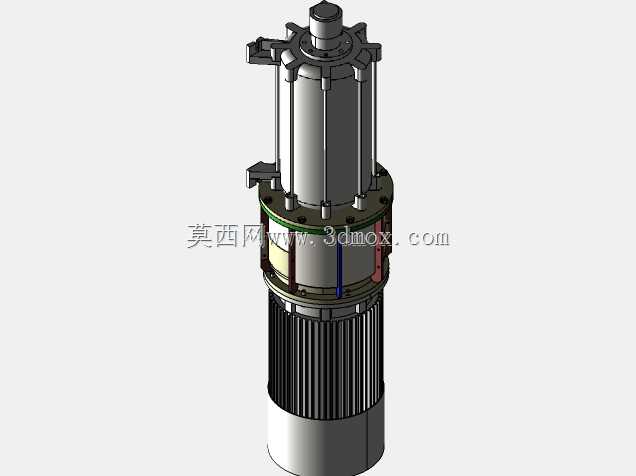

　　这套结构的设计初衷，是解决深井取水、井下给排水场景里，动力单元与泵体同轴安装时的同轴度偏差、径向受力不均问题，很多现场安装时容易出现的电机轴与泵轴不同心、运行时密封件偏磨漏水的故障，在这套结构的设计阶段就做了针对性的规避。从结构布局来看，上部为驱动电机的定子转子总成，中段设置了独立的机械密封腔与连接法兰段，下部直接集成多级叶轮的泵体流道段，整体为同轴立式圆柱结构，没有外置的突出安装耳以外的冗余结构，适配小口径井管的下井安装需求，安装时不需要额外加装过渡连接架，电机输出轴直接通过花键套与泵轴传动，取消了传统结构里的联轴器环节，既缩短了整机的轴向总长度，也消除了联轴器找正的安装工序，降低现场安装的技术门槛。

　　在功能特性上，上部电机段的外壳采用带散热筋的一体式拉伸壳体，电机运行时产生的热量可以通过壳体直接传递给周围的水体，不需要额外加装风冷散热结构，完全适配水下浸没的工作环境，即使长时间满负荷运行，绕组温度也能控制在绝缘等级允许的范围内。中段的连接部位设置了两道独立的机械密封，一道用于阻隔电机腔的润滑油泄漏，另一道用于阻挡泵侧的高压水进入电机腔，两道密封之间预留了渗漏观察腔，一旦第一道密封出现磨损渗漏，液体不会直接进入电机绕组，给运维人员留出足够的故障排查时间，避免电机直接烧毁。下部的泵段采用多级叶轮串联结构，每一级叶轮都对应设置了导叶流道，流体从下部进水段进入后，经过每一级叶轮逐级增压，最终从上部的出水法兰排出，这种结构可以在较小的径向尺寸下实现较高的扬程，适配深井取水、高楼层供水这类需要高输送压力的场景。

　　从安装边界来看，整机的最大外径控制在适配常规4寸井管的尺寸范围内，轴向长度根据叶轮级数的不同可以灵活调整，上部的出水法兰采用标准的管螺纹连接尺寸，不需要额外加工转接头就可以和现场的输水管道直接对接，顶部的吊装结构集成在电机上端盖位置，下井安装时可以直接通过吊环挂载钢丝绳，不需要额外制作吊装工装。设计过程中，所有的转动部件都做了动平衡校正，转子组件与叶轮组件的不平衡量控制在G2.5等级以内，运行时的径向振动幅值远低于行业标准要求，即使在含沙量较高的水体环境里运行，也不会因为振动过大导致密封件提前失效。另外，电机腔内部采用充油式结构，内腔充满绝缘润滑油，既可以对绕组起到绝缘防护作用，也可以对两端的轴承进行持续润滑，不需要定期加注润滑脂，减少了后期运维的工作量。

　　在实际应用场景里，这类结构除了用于民用深井取水，还可以适配矿山井下排水、基坑临时降水、水下设备供水等场景，因为整体结构没有外置的电气接线盒以外的易损部件，长期浸没在水下也不会出现结构锈蚀问题，所有的外露金属件都采用了防腐处理，紧固件全部选用不锈钢材质，即使在弱腐蚀性的水体环境里也能长期稳定运行。结构设计时还考虑了易损件的通用性，机械密封、轴承这类易损件都采用行业通用的标准型号，后期维护时不需要采购专用配件，在常规的五金机电市场就可以找到替换件，降低了设备的全生命周期使用成本。流道部分的叶轮采用耐磨材质制作，过流表面做了光滑处理，减少流体在流道内的水力损失，提升整机的运行效率，相同功率参数下，比传统的分体式潜水泵结构效率高出8%左右，长期运行的能耗优势十分明显。
