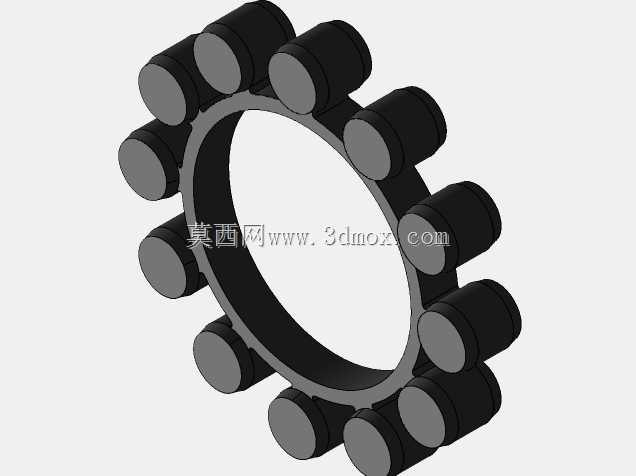

法兰式弹性爪形联轴器结构

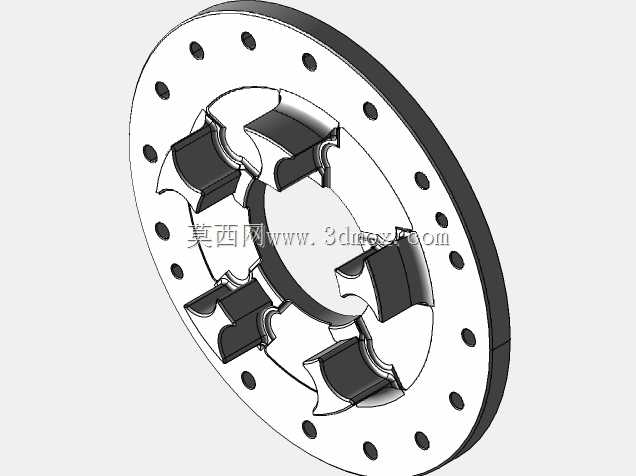

　　这类带周向均布安装孔的法兰式弹性爪形联接件，主要应用在中小功率传动的轴系对接场景中，常见于通用工业设备的电机输出端与负载输入端的动力衔接环节，比如输送线驱动单元、小型风机传动组、轻工包装设备的动力传递路径上，用来补偿两轴安装时产生的径向、角向与轴向偏差，同时缓冲传动过程中的冲击载荷，避免轴系因对中误差或负载突变产生额外的附加弯矩，保护电机轴承与负载端的支承结构。从结构设计来看，该零件采用圆盘式法兰基体，外圈沿圆周方向均匀加工通孔，用于和对接端的法兰面通过紧固件完成锁紧固定，孔位的节圆直径、孔径大小与数量完全匹配常规通用法兰的安装尺寸边界，可直接适配同规格的标准法兰接口，不需要额外加工转接板。内圈的爪形凸块沿周向均匀分布，

　　凸块的型面采用圆弧过渡设计，相邻凸块之间的空腔用来嵌装弹性缓冲块，工作时主动端的爪块通过挤压弹性块将扭矩传递到从动端，弹性块的形变可以吸收传动过程中的振动，同时抵消两轴之间的不对中量，相比刚性联轴器，这种结构的许用补偿量更大，安装时的对中精度要求更低，适合现场安装条件有限、轴系对中难以达到高精度要求的工况。设计这类零件时，首先要确定额定传递扭矩的上限，根据扭矩值计算爪块的承压面积与法兰基体的厚度，保证在满负载工况下爪块不会发生剪切断裂，法兰盘不会出现翘曲变形；其次要匹配安装端的法兰尺寸，包括外圈直径、安装孔的节圆直径、孔径与孔数，确保安装时孔位完全对齐，不会出现干涉；爪块的型面设计要考虑弹性块的安装便利性，

　　型面的曲率要和配套弹性块的接触面完全贴合，避免工作时弹性块出现局部应力集中导致过早磨损。从安装边界来看，该零件的轴向厚度较小，适合轴向安装空间紧凑的轴系布局，安装时只需要将两端法兰面对齐，穿入紧固件按对角顺序锁紧即可，不需要额外的轴向固定结构，拆卸维护时仅需拆开紧固件就能完成分离，不需要移动两端的电机或负载设备，维护便利性较好。在实际选型应用中，需要注意匹配轴系的工作转速，这类爪形弹性结构的许用转速受弹性块的材质与动平衡精度影响，常规工程塑料弹性块适配的转速区间可以覆盖大部分通用工业设备的电机输出转速，若应用在高转速工况下，需要对法兰盘与爪块做动平衡校正，避免高速旋转时产生过大的振动。另外，爪块的数量设计为六个，沿周向均匀分布，

　　相比三爪结构，每个爪块承受的挤压力更小，载荷分布更均匀，同等体积下可以传递更大的扭矩，同时弹性块的单个尺寸更小，更换成本更低，当某个弹性块出现磨损时，不需要整体更换联接件，仅需替换对应位置的弹性块即可恢复传动性能。法兰基体的外缘做了倒角处理，避免安装时锐角划伤操作人员，同时也能减少应力集中，提升法兰盘的结构强度，安装孔的周边做了锪平处理，保证紧固件的端面可以和法兰面完全贴合，锁紧时不会出现偏斜，确保联接的可靠性。
