矿用重载滑移承载导向输送滑台结构

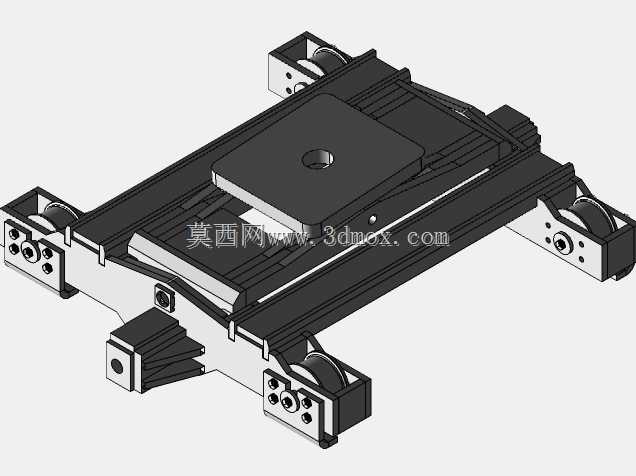

　　该滑台结构主要面向矿山井下作业场景设计，适配采掘工作面物料转运、设备移位过程中的短距离重载承载需求，可在巷道内有限空间内完成大重量工件的平稳滑移导向，替代传统人工拖拽或临时铺设滑轨的作业方式，降低井下辅助作业的劳动强度，同时减少转运过程中物料偏移、卡滞带来的安全隐患。从结构组成来看，整体采用框架式焊接主体作为承载基座，基座两侧对称布置四组带轮式导向支撑组件，每组支撑组件都预留了与外部导轨配合的滚动接触面，轮体通过销轴与侧支架连接，侧支架与主基座之间采用螺栓紧固，可根据实际导轨间距调整安装位置，适配不同宽度的井下临时铺设轨道。滑台上部设置方形安装承载板，承载板中心加工有定位沉孔，可通过螺栓或销轴与上方被承载的设备、料架直接连接，

　　承载板与下部滑移框架之间设置有调整垫片组，可补偿安装面的平面度误差，保证承载面的水平度满足设备安装要求。设计过程中优先考虑了井下作业的恶劣工况，所有外露的连接部位都采用了沉头螺栓布置，避免螺栓头突出在滑移过程中与周边障碍物发生剐蹭，框架主体的棱边都做了倒角处理，减少搬运、安装过程中对人员、线缆的刮碰损伤。两侧导向轮的安装支架设计为L型折弯焊接结构，在支架与主框架连接的位置增设了加强筋板，提升侧向受力时的结构强度，避免重载滑移过程中支架变形导致轮体卡滞。从安装边界来看，该滑台的整体宽度控制在常规井下单轨运输的限界范围内，长度方向的尺寸适配常见的矿用标准轨道单节长度的安装间距，下部导向轮的轮槽尺寸与常用的矿用轻型钢轨截面匹配，

　　不需要对现有轨道做额外改造即可直接安装使用。滑台的整体高度较低，重心落在导向轮支撑面的中心区域，重载状态下不会出现侧翻风险，承载板的安装孔位采用通用化的孔距设计，可适配多数矿用小型设备、料斗的安装尺寸，不需要额外加工过渡连接板即可完成装配。在功能实现上，该滑台可配合外部牵引机构完成直线往复滑移，也可在多组滑台拼接后组成长距离的输送承载线，导向轮内部预留了润滑脂加注通道，可在不拆解结构的情况下完成轮体转动部位的润滑维护，适配井下长时间连续作业的维护需求。主框架的内部采用中空的箱型结构设计，在保证整体结构刚度的前提下尽可能降低自身重量，方便井下作业人员搬运、组装，所有钢结构件的表面都预留了涂装工艺余量，可根据井下防腐要求做防锈、

　　阻燃涂层处理，适应井下高湿、高粉尘的作业环境。滑移过程中，四组导向轮同时与轨道面接触，承载受力均匀分布在四个支撑点上，单点受力载荷控制在常规矿用轨道的承载限值以内，不会对轨道造成局部压溃损伤，轮体采用耐磨合金材质加工，可适应轨道表面存在的煤尘、碎石颗粒等杂质，不会因为少量杂物卡入轮槽就出现滑移卡滞的问题。承载板与主框架之间的连接采用多组螺栓均匀布置，可承受大重量载荷带来的局部压应力，中心定位孔可传递水平方向的牵引力，避免牵引过程中上方承载的设备与滑台之间出现相对位移。在实际使用过程中，该滑台既可以单台使用完成单个重型部件的短距离移位，也可以多台串联组成连续的输送工位，适配井下采掘设备搬家、物料集中转运等不同作业场景，结构上没有复杂的传动部件，日常维护只需要定期检查连接螺栓紧固状态、补充轮体润滑脂即可，对井下作业人员的操作技能要求较低，不需要专门的培训即可完成安装、使用。
