撬装式化学药剂注入集成装置结构设计

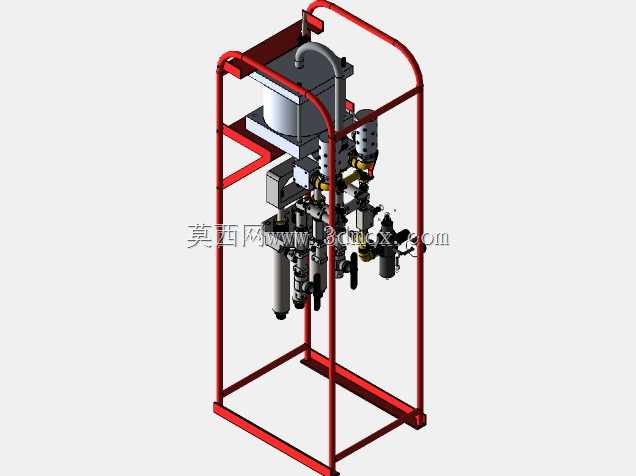

　　这套集成式装置主要面向油气开采、化工流程、水处理等需要精准投加化学介质的工况场景，核心功能是按照工艺设定的流量与压力，将指定化学药剂稳定注入到主管路或反应容器内，替代传统零散安装的泵组与管路，减少现场安装的配管、接线工作量。从结构布局来看，整套设备采用框架式撬装结构，红色型材焊接形成的承载框架兼顾吊装转运与现场固定需求，框架的立柱与横梁均采用标准矩形型材，底部预留的地脚安装孔位适配多数工业现场的混凝土基础或钢结构平台安装要求，整体外轮廓尺寸控制在常规集装箱运输的边界范围内，无需拆分即可完成长途转运与现场就位。框架上层设置药剂存储罐体，罐体顶部预留加注口与呼吸阀接口，侧壁配置液位检测组件的安装位，可实时监测罐内药剂剩余量，

　　避免泵组空吸运行。罐体下方的安装层依次布置驱动单元、计量泵头、流体过滤组件、压力调节模块与管路阀组，所有管路沿框架内侧的型材排布，采用卡套与法兰组合的连接方式，既保证密封可靠性，也方便后期维护时拆卸更换易损件。设计过程中优先考虑了不同药剂的兼容性，与介质接触的过流部件可根据投加药剂的腐蚀特性更换对应材质，常规配置采用304不锈钢材质应对多数弱腐蚀化学药剂，针对强酸强碱工况可更换为衬氟或双相不锈钢材质。泵组的驱动部分采用气动驱动结构，适配防爆区域的使用要求，无需布设电力线路即可在易燃易爆的化工生产区、油气井场稳定运行，驱动气源入口设置过滤减压阀，可对输入的压缩空气进行除水除杂与压力调节，保证驱动端的运行稳定性。出口管路侧配置了背压阀、

　　安全阀与阻尼器，背压阀用于稳定泵出口的注入压力，避免主管路压力波动导致药剂加注量失准，安全阀在管路超压时自动泄放，保护泵体与管路组件不受损坏，阻尼器则用于缓冲泵组往复运行产生的管路脉动，减少管路振动与接头松动的风险。框架侧面预留了仪表安装面板的位置，可根据用户需求配置流量指示器、压力变送器、流量调节阀等组件，实现注入量的实时监测与远程调节。整套装置的管路排布做了等电位跨接设计，所有金属管路与框架之间均设置跨接导线，避免静电积聚带来的安全隐患，框架底部设置接地板，可直接与现场接地网连接，满足防爆区域的静电接地要求。在安装边界设计上，设备四周预留了不小于300mm的操作维护空间，泵头、过滤器、阀组等需要定期维护的部件均朝向操作侧布置，

　　无需拆解框架即可完成滤芯更换、密封件检修、阀组校准等日常维护工作。设备顶部预留吊点，吊点位置经过重心核算，吊装时可保持设备水平，避免倾斜导致罐内药剂溢出或内部组件移位。针对低温使用场景，框架外侧可适配保温护板与电伴热组件，防止低温环境下药剂结晶或管路冻堵，护板采用快拆结构，检修时可快速拆卸露出内部组件。整套装置的结构设计充分考虑了现场使用的各类工况，从转运、安装、运行、维护全流程做了针对性优化，相比现场散件组装的注入系统，集成度更高，安装周期更短，运行稳定性更有保障，也减少了现场配管带来的泄漏点与安装误差。
