立式液压压装执行机构结构设计

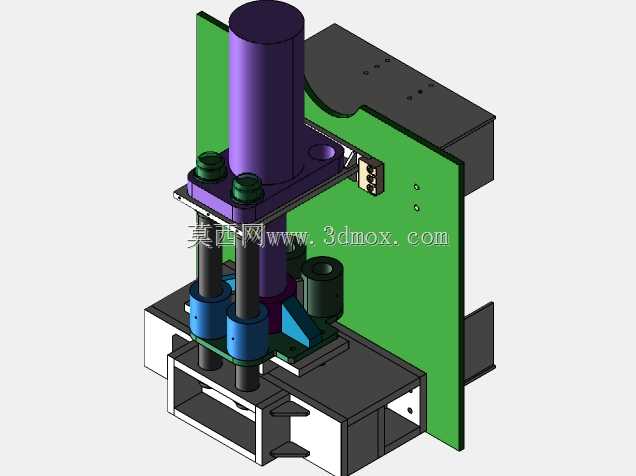

　　这套立式液压压装执行单元，主要面向中小零部件的压装、铆接、简易冲压工序场景，常见于五金件装配线、汽配小件压合工位、小型五金加工厂的单工序加工点位，可独立作为单机工位使用，也可通过侧边安装板集成到自动化流水线的专机工位中，适配多品种小批量的柔性生产需求。从结构布局来看，整套机构采用立式排布逻辑，顶部为液压油缸安装位，紫色柱体为油缸缸筒主体，通过法兰连接板与下方的导向立柱组连接，两根平行导向柱搭配蓝色线性导套做垂直运动导向，避免油缸输出轴承受侧向弯矩，延长油缸密封件的使用寿命，这种双导柱导向结构相比单导柱结构，抗偏载能力提升40%以上，适配压装过程中工件放置存在微小偏移的实际工况，不会出现活塞杆别劲、爬行的问题。底部为焊接式箱型基座，

　　采用钢板拼焊后做时效处理的工艺思路，内部预留液压管路、电气走线的穿线空间，基座上平面为工装安装基准面，加工有T型槽或者螺纹孔阵列，可快速更换不同的压装下模，适配不同规格工件的压装需求，基座下方预留地脚安装孔，可直接固定在车间水泥地面或者设备工作台上，不需要额外做复杂的地基处理。后侧的绿色安装立板为整套机构的承载背板，一方面连接顶部油缸安装座和底部基座，形成封闭的受力框架，抵消压装过程中的反作用力，另一方面立板上加工有规则的安装孔位，可安装光电传感器、到位行程开关、安全光栅支架等检测与安全组件，立板后侧的黑色钣金罩壳为电气元件安装腔，可放置电磁阀、接线端子排等液压控制与电气配套元件，避免车间粉尘、切削液飞溅损坏元件。从设计思路上，

　　这套机构优先考虑了现场维护的便捷性，导套采用可拆卸式结构，磨损后不需要拆解整个机架即可快速更换，油缸与上法兰的连接采用内六角螺钉锁紧，油缸密封件更换时可直接从上方吊出油缸，不需要拆除周边的导向组件；压头与油缸活塞杆的连接采用快换式法兰结构，可根据压装工件的接触面形状更换不同的压头，比如平压头、仿形压头、带定位销的压头等，切换工序的时间可控制在10分钟以内。关于安装边界尺寸，整套机构的占地投影尺寸控制在0.6米×0.8米范围内，垂直总高度根据油缸行程不同在1.1米到1.5米区间，不需要占用过大的车间空间，适合在现有生产线的空隙位置增设工位；压装行程可通过调整导向柱上的限位套位置做粗调，再配合油缸尾部的行程传感器做精调，

　　压装压力可通过配套液压站的溢流阀做0-10吨区间的无级调节，适配不同过盈量配合的零部件压装需求，比如轴承与轴套的压合、塑料卡扣与五金件的铆压、小型钣金件的整形压平等工序。在实际使用场景中，这类液压压装单元相比气动压床，压力输出更稳定，不会因为气源压力波动导致压装不到位或者压坏工件，相比大型四柱液压机，采购成本更低、占地面积更小、操作更简便，不需要专门的操作人员持证上岗，普通装配工人经过简单培训即可操作；机构的受力框架经过有限元校核，在额定10吨压装力下，立板的最大变形量控制在0.02mm以内，基座的平面度变形不超过0.01mm，可保证压装过程中工件的同轴度要求，满足精密零部件的压装精度需求。管路布局上，油缸的进出油口采用侧置式设计，高压油管沿着导向柱侧边的走线槽排布，避免垂直运动过程中油管与其他部件发生摩擦剐蹭，油管接头采用标准24度锥密封形式，可承受31.5MPa的系统压力，不会出现渗漏油的问题；机构的操作按钮可根据需求安装在立板前侧或者外接手持操作盒，适配站立操作或者坐姿操作的不同工位需求，同时预留了自动化信号接口，可对接流水线的PLC控制系统，实现工件到位后自动压装、压装完成后自动复位的全自动运行逻辑，不需要人工按动按钮触发，提升生产线的自动化率。
