液压系统直角式外螺纹连接接头

　　在液压站、工程机械液压回路、机床液压夹紧系统的管路布设场景中，这类直角式外螺纹连接接头是解决管路转向、紧凑空间油路接驳的核心基础元件，日常设备运维、新机型液压管路布局设计中，这类接头的选型与安装直接决定整个液压回路的密封可靠性与管路排布合理性。从实际使用场景来看，这类接头主要应用在液压阀组出油口与硬管/软管的转向连接位置，尤其是在阀组安装空间局促、管路无法直线布设的工况下，90度的转向结构可以大幅压缩管路占用的安装空间，避免管路出现过度弯折导致的通径缩损、应力集中开裂问题。

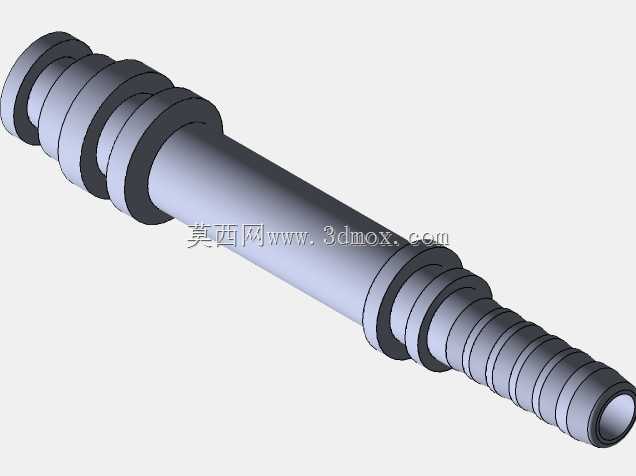

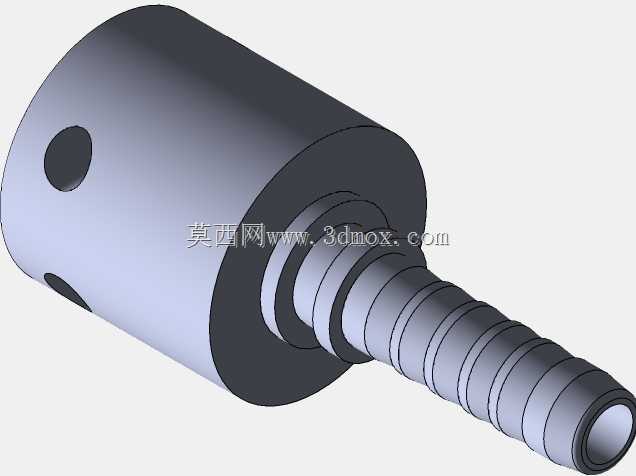

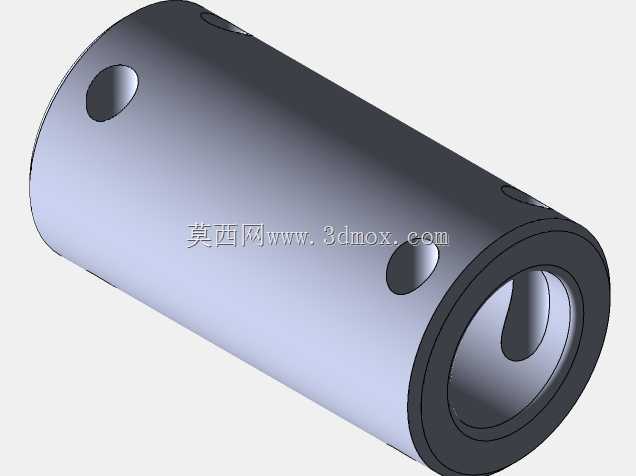

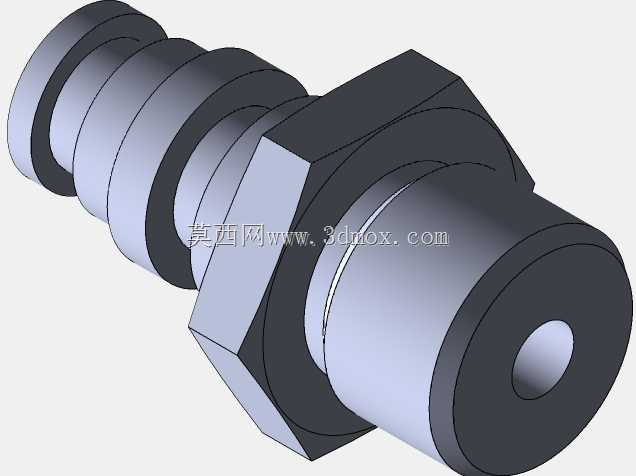

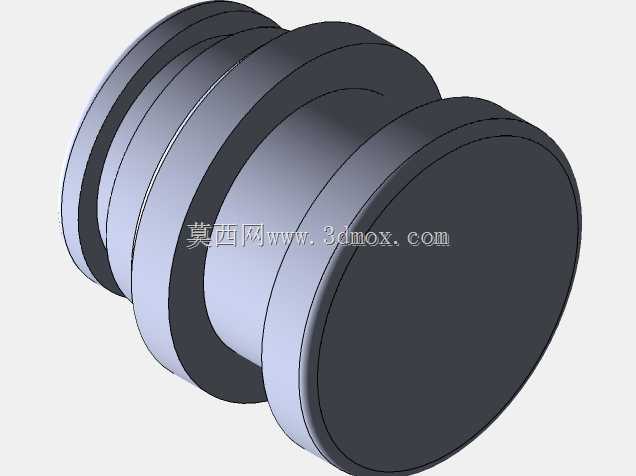

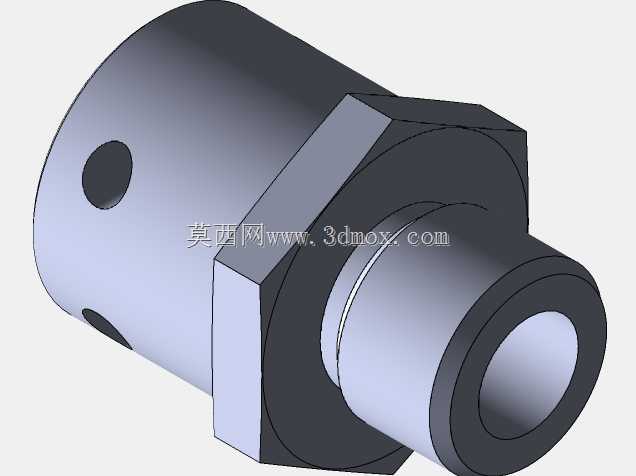

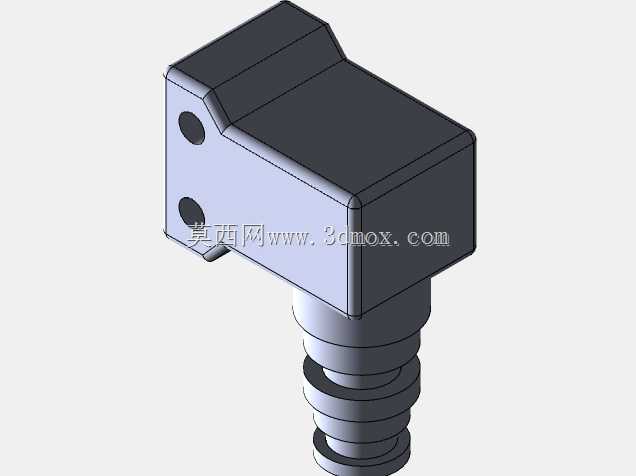

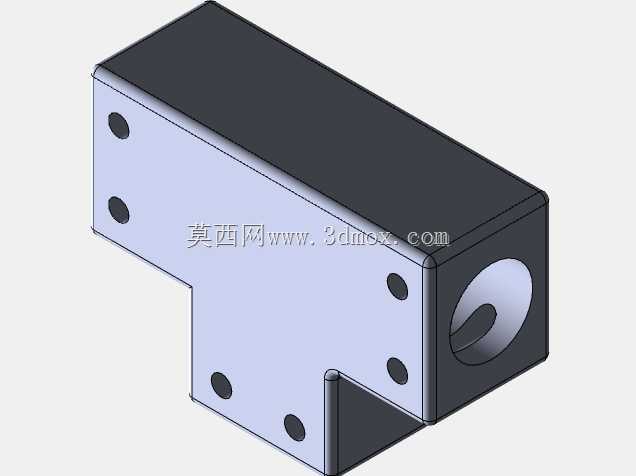

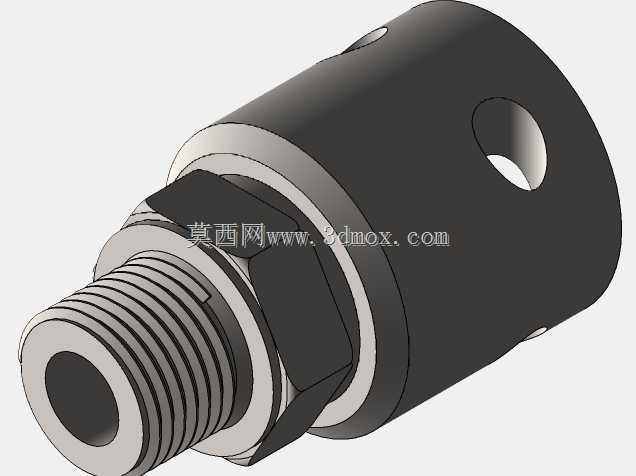

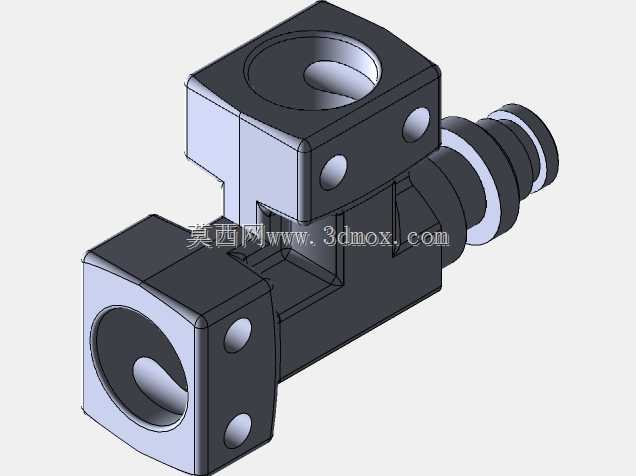

　　从功能特性上看，该接头主体采用方块式锁紧结构，两个垂直分布的安装孔用于接头在阀块或安装面板上的定位固定，避免管路受油压脉冲冲击时出现接头转动、螺纹松脱的问题；下部的外螺纹段用于直接旋入对应规格的阀组油口，配合密封件实现端面或螺纹密封，上部的侧向通油口则用于连接外部液压管路，通油路径为直角转向，内部流道做了圆弧过渡处理，能够最大程度降低液压油转向时的压力损失，减少局部紊流带来的油路振动与噪音。

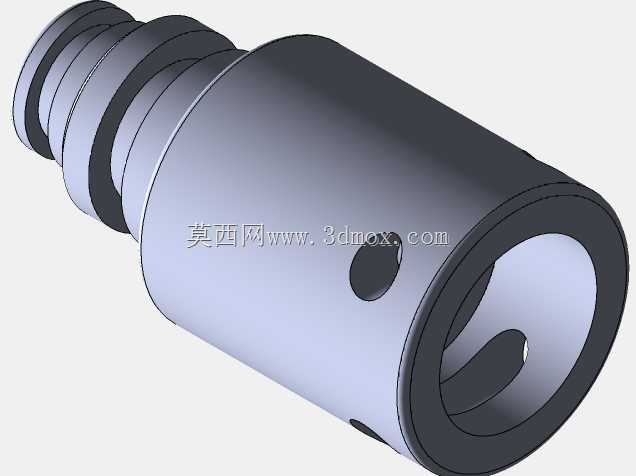

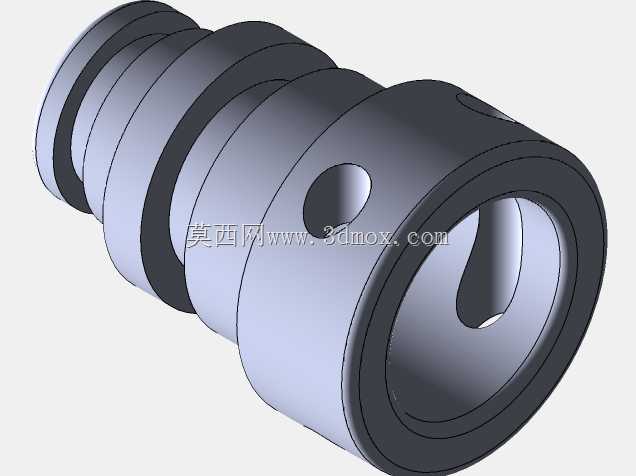

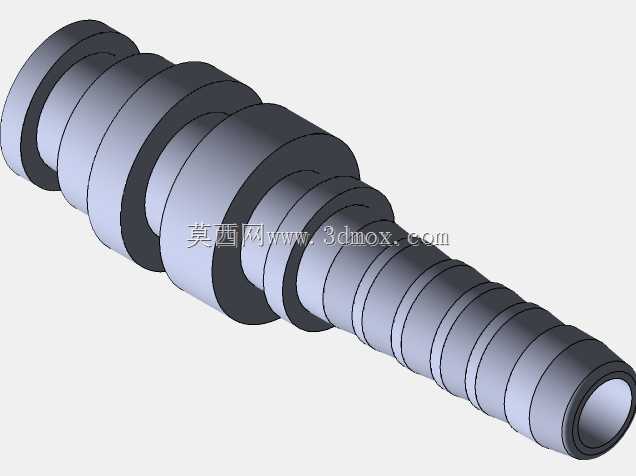

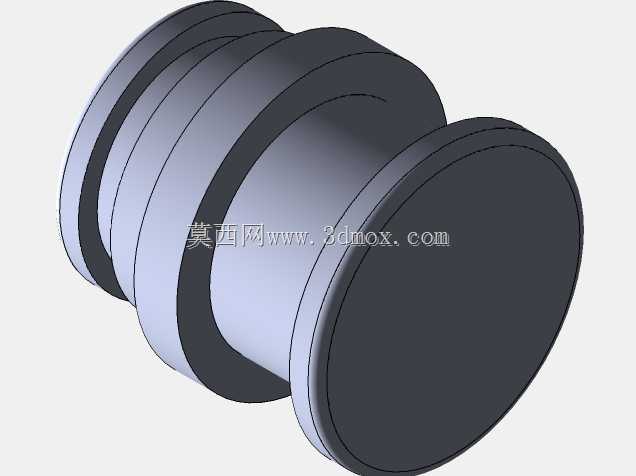

　　设计这类接头时，首先要匹配对应液压系统的额定工作压力，通径尺寸需要和对接管路、阀组油口的通径保持一致，避免出现截流问题；主体方块结构的尺寸设计需要兼顾扳手操作空间与安装空间的平衡，两个固定孔的孔距要适配常规阀组的安装孔位标准，螺纹段的长度需要根据阀块壁厚、密封件安装槽的深度做匹配设计，既要保证螺纹旋入深度满足耐压强度要求，又要避免螺纹过长顶碰阀组内部流道。外螺纹的加工精度需要满足液压管路连接的密封要求，螺纹表面粗糙度、同轴度公差都要控制在对应标准范围内，避免安装后出现渗漏问题。

　　安装边界方面，这类接头安装时需要预留足够的扳手操作空间，方块结构的两个相邻侧面要能够容纳开口扳手或套筒的锁紧操作，固定孔安装时需要加装防松垫圈，避免设备长期运行受振动影响出现固定螺栓松脱；下部螺纹安装时需要根据密封形式缠绕密封带或加装组合密封垫圈，拧紧力矩要控制在对应螺纹规格的推荐范围内，避免力矩过大导致螺纹滑牙、接头本体开裂，或是力矩不足导致密封失效漏油。接头安装完成后，侧向油口的朝向需要和后续管路的走向对齐，避免管路安装时出现强制别劲的情况，减少管路对接处的附加应力。在实际选型过程中，还要根据液压系统的工作介质、工作温度选择对应材质的接头，常规矿物液压油工况下采用碳钢镀锌处理即可满足防锈与强度要求，若应用在腐蚀介质、海洋工况则需要更换不锈钢材质，同时匹配对应的密封件材质，保证长期运行的密封可靠性。这类接头虽然属于液压系统中的小型基础元件，但在整个液压回路中用量大、分布广，其结构设计的合理性、加工精度的一致性，会直接影响整套液压设备的运行稳定性，很多液压系统的渗漏故障都源于接头选型不当、安装不规范或是结构设计存在缺陷，因此在三维建模阶段就需要严格把控各部分尺寸公差、安装间隙、流道过渡的合理性，为后续的加工、安装、运维提供准确的模型依据。
