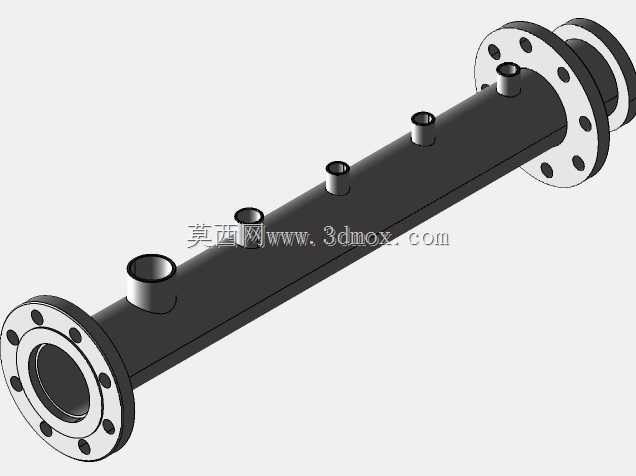

DN100PN40带侧接法兰式集水支管

　　在工业流体输送系统的管路布设环节，这类带多侧接口的法兰式集流管件是分流、汇流工况下的核心连接件，常应用在化工介质输送管网、暖通空调水系统、工业循环水支路、锅炉配套管路以及小型工艺装置的流体分配段，承担单路主管道与多路支路的介质导通作用，可将主管道内的流体均匀分配至各个支路，也可将多个支路的介质汇总汇入主管道，避免多管直接对接主管道带来的焊缝应力集中、布局杂乱、检修难度大的问题。从结构设计来看，主体采用等径直管段作为流道主体，两端配置PN40压力等级的对焊法兰，法兰密封面为突面形式，螺栓孔沿法兰圆周均匀分布，适配DN100公称通径的配套法兰连接，安装时可通过法兰间的密封垫片实现高压工况下的静密封，

　　满足40bar公称压力下的管路密封要求，避免介质泄漏。直管段上沿轴向等距布置多个径向侧接短管，每个侧接短管端部同样加工有连接结构，可直接对接小通径的支路管道，侧接口的排布间距经过流场仿真优化，避免相邻支路的介质进出产生紊流、对冲，降低管路运行过程中的振动与流阻损失，侧接短管与主管道的连接位置采用圆弧过渡结构，减少焊接应力集中点，同时降低介质流经接口位置的局部阻力，提升管路输送效率。设计过程中首先确定主管道通径为DN100，匹配PN40的压力等级对应的管壁厚度，确保在额定压力下管道的结构强度满足安全系数要求，两端法兰的尺寸严格遵循对应压力等级的法兰标准，螺栓孔中心圆直径、螺栓孔数量与孔径、法兰厚度、密封面尺寸均与标准法兰完全匹配，

　　保证现场安装时可直接与同规格的阀门、管道、设备接口对接，无需额外加工适配。侧接口的数量、通径与排布位置根据常规工况的支路需求设置，每个侧接口的轴线均与主管道轴线垂直相交，保证支路介质进出时的流态稳定，侧接口的高度预留足够的安装操作空间，方便支路管道安装时的螺栓紧固、焊接操作，不会出现工具操作空间不足的问题。从安装边界来看，主管道两端法兰的端面间距为固定尺寸，安装时需在管路布设阶段预留对应长度的安装空间，法兰对接时的同轴度偏差需控制在标准允许范围内，避免强行对接带来的法兰密封面压偏、螺栓受力不均的问题；侧接口的外伸长度较短，不会占用过多的管路周边空间，适合在管路布局紧凑的设备内部、管廊支架上安装使用，

　　安装完成后各个侧接口的朝向可根据现场支路走向调整，通过主管道两端法兰的螺栓紧固角度微调，保证支路管道可顺直对接，减少管路弯折带来的额外阻力。这类管件在实际使用中，可根据输送介质的特性选择对应的材质，常规水系统可采用碳钢材质做防腐处理，腐蚀性介质工况可采用不锈钢材质，模型完整还原了管件的所有结构细节，包括法兰的螺栓孔、密封面、侧接短管的过渡结构、主管道的壁厚特征，可直接用于管路布局的干涉检查、管路应力分析的前置建模，也可作为管路装配设计中的标准件调用，帮助设计人员快速完成管路系统的三维布局，提前排查安装过程中可能出现的空间干涉、接口不匹配问题，减少现场安装时的返工量。在实际工程应用中，这类集流管件相比采用多个三通、四通拼接的管路结构，整体焊接接缝更少，泄漏点数量大幅降低，同时管路的整体刚性更好，在高压流体输送过程中的抗振动能力更强，长期运行的可靠性更高，尤其适合在压力等级较高、管路稳定性要求高的工况下使用，设计时充分考虑了加工制造的工艺性，主管道采用标准无缝钢管加工，法兰与侧接短管均采用标准锻件或型材加工，所有焊接位置均预留合适的焊接坡口，方便工厂预制加工时的焊接操作，焊接完成后可通过整体热处理消除焊接应力，提升管件的长期使用寿命。
