剪叉式升降承载站台框架结构设计

　　该结构为剪叉式升降承载站台的主体框架，主要应用于仓储物流装卸货、生产线工位高度适配、立体仓储物料转运等场景，可根据作业需求动态调整承载面高度，匹配不同高度的装卸货台、作业工位或输送线接口，解决固定高度站台无法适配多场景作业高度差的问题。从实际使用场景来看，这类站台常布置在仓库装卸区衔接货运车辆与仓库地面，或是在装配线上作为可升降的工件承载台，配合操作人员的作业高度调整工位高度，减少弯腰或抬手作业的疲劳度，也可嵌入自动化输送系统中作为高度转接单元，实现不同高度输送线之间的物料平稳过渡。

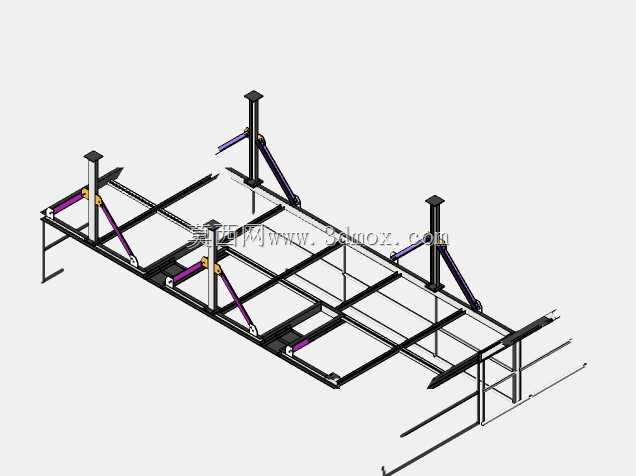

　　结构主体采用矩形钢管焊接成型的框架作为承载基底，框架沿长度方向布置多道纵向主梁，横向设置等间距分布的横梁形成网格状承托结构，保证台面铺设承载板后受力均匀，避免局部载荷集中导致的框架变形。四组剪叉支撑臂对称布置在框架两侧，每组剪叉臂由两根等长的型钢杆件通过中部铰接轴连接，一端通过铰接支座与底部固定框架连接，另一端通过滚轮嵌入承载框架底部的导向滑槽内，剪叉臂展开或收拢时，滚轮沿滑槽滚动，保证升降过程中承载面始终保持水平状态，不会出现偏斜卡滞。驱动单元采用电动推杆作为动力执行件，推杆两端分别铰接在底部框架与剪叉臂的铰接点位上，推杆伸缩时带动剪叉臂绕铰接点转动，实现承载面的平稳升降，相比液压驱动形式，电动推杆的传动精度更高，维护成本更低，不存在液压油泄漏污染作业环境的问题，适合对清洁度有要求的车间或仓储场景使用。

　　框架四角设置有可调节的支撑立柱，立柱采用方管套接结构，表面开设等间距的定位销孔，当站台调整到目标作业高度后，可插入定位销实现机械锁止，作为升降机构的冗余安全防护，避免驱动单元失效导致承载面意外下落，保障作业人员与物料的安全。支撑立柱底部设置有带防滑纹路的支撑脚垫，增大与地面的接触摩擦力，即使在光滑的环氧地坪上也能保证站台整体稳定性，不会在承载载荷时出现滑移。框架的伸出端设置有延伸搭接板，搭接板采用铰接结构与主框架连接，使用时可翻转搭接在货车车厢或相邻输送台面上，填补站台与对接设备之间的间隙，避免小尺寸物料或搬运车轮卡入间隙，不使用时可向上翻折锁定，减少站台的整体占用空间，方便设备转运与存放。

　　设计过程中优先考虑了结构的受力合理性，所有剪叉臂的铰接点位都经过受力校核，铰接轴采用调质处理的45号钢加工，配合自润滑铜套减少转动摩擦阻力，延长铰接部位的使用寿命。框架的主梁与横梁选型根据额定承载载荷计算确定，保证在满载状态下框架的最大挠度不超过跨度的1/1000，避免承载面出现明显下凹影响物料放置或搬运设备通行。导向滑槽采用加厚钢板折弯成型，滑槽边缘做倒角处理，避免滚轮滚动时出现卡滞或磨损过快的问题，滚轮采用聚氨酯包胶材质，滚动过程噪音小，不会对滑槽表面造成划伤。整体结构的安装边界预留了充足的操作空间，驱动单元的安装位置设计在框架内侧，不会超出整体轮廓尺寸，外部可加装防护钣金覆盖运动部件，避免作业人员误触运动的剪叉臂造成机械伤害。框架表面采用喷塑处理，具备良好的防锈耐磨损性能，适合在车间、仓库等多尘或存在一定湿度的环境中长期使用，日常维护仅需定期对铰接点位加注润滑脂，检查定位销与支撑脚垫的磨损情况即可，运维难度较低。
