矿用1400带宽皮带机中间承载段结构

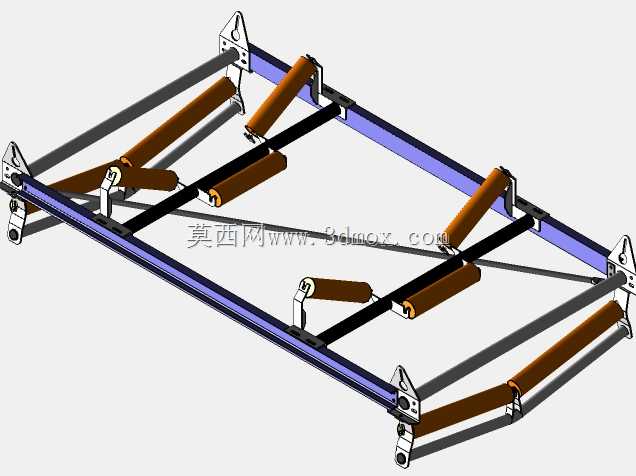

　　这套结构对应带宽1400mm的带式输送机中间过渡承载模块，主要用在地下矿山采掘作业面的散料转运环节，作为长距离皮带输送线的标准中间段单元，承担承接采场破碎后矿石、矸石等散状物料，配合头尾滚筒、张紧装置形成连续输送通路的作用。从结构组成来看，模块主体采用型钢焊接成型的矩形框架作为主承载基体，框架两侧的纵向主梁采用槽型截面型材，兼顾抗弯刚度与自重控制，横向连接梁按固定间距排布，既保证框架整体的抗扭性能，也为托辊组提供精准的安装定位基准。框架上配置的多组槽型托辊组按照35度槽角设计，这一角度适配1400带宽下散状物料的堆积特性，能够在输送粒度0-300mm的矿岩时，有效避免物料撒漏，同时降低皮带运行过程中的跑偏概率；

　　上下排布的托辊分别承担承载段皮带的上分支支撑与回程段皮带的下分支承托，托辊辊体采用无缝钢管配冲压轴承座的结构，适配井下多粉尘、高湿度的恶劣工况，转动阻力小且维护更换便捷。框架两端设计有标准的连接耳板与销轴孔位，能够和相邻的输送机中间段、拉紧段、落料段实现快速拼接，安装时不需要现场额外配焊，只需要通过销轴与紧固件即可完成段间连接，大幅缩短井下作业面的设备安装周期。从安装边界来看，该模块的纵向长度匹配井下巷道的常规单节吊装运输尺寸，框架整体宽度控制在1600mm以内，能够适应井下狭窄巷道的运输与安装空间要求，框架底部预留有与巷道基础支架连接的安装孔位，可根据巷道底板的起伏情况调整安装高度，保证整条输送线的皮带运行面保持平顺过渡。

　　设计过程中重点考虑了井下工况的抗冲击需求，在落料点对应的托辊组位置做了加密排布，同时对框架主梁的受冲击区域做了局部加强，避免大块矿石下落时对框架造成变形损伤；托辊组的安装支座采用可调式结构，现场安装时可根据皮带的实际运行轨迹微调托辊的前倾角度，快速纠正皮带跑偏问题，不需要对框架主体进行二次加工。另外，框架的斜向支撑结构采用三角形排布，在不额外增加过多自重的前提下，大幅提升了框架整体的侧向稳定性，即使在输送线出现偏载、大块物料卡滞的极端工况下，也能保持结构整体的形位精度，不会出现框架扭曲变形导致的皮带刮蹭、托辊卡阻等故障。这套模块作为带式输送机的通用中间单元，也可适配地面选矿厂、砂石骨料堆场等其他散料输送场景，只需要根据现场的输送坡度调整托辊组的排布间距，即可满足不同输送能力、不同物料特性的使用需求，结构的通用性较强，能够减少不同项目的非标设计工作量，提升设备的加工与装配效率。
