带式输送机尾部机架桁架结构设计

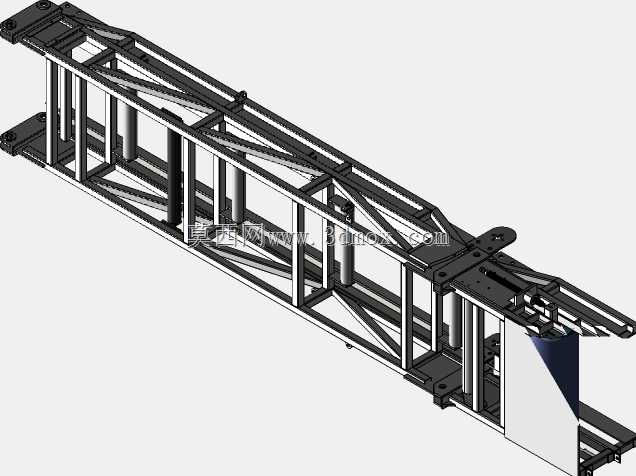

　　在散料、包装件连续输送的生产场景中，带式输送机的尾部段承担着输送带换向、张紧调节、回程段承载的核心功能，其机架结构的刚性、安装适配性直接决定整条输送线的运行稳定性与维护周期。本次呈现的桁架式尾部机架，针对中等载荷、长跨距布置的输送工况做了定向结构优化，区别于传统槽钢焊接的箱式机架，该结构采用矩形钢管与角钢组合的空间桁架形式，在控制整体自重的前提下，大幅提升了纵向抗弯与侧向抗扭性能，适配车间内架空布置、地面支腿安装等多种现场安装条件。从结构功能分区来看，机架两端设置的带安装孔的端板，分别用于对接输送机中部标准段机架、安装尾部改向滚筒的轴承座，端板上的安装孔采用长圆孔设计，可在安装阶段提供±15mm的张紧行程调节量，

　　无需额外配置张紧小车即可满足短距离输送线的输送带张紧需求，降低了整机的配套成本。机架内部沿输送方向等距布置的竖向支撑立柱，配合交叉布置的斜向腹杆，将上部输送带承载段、下部回程段的载荷均匀传递到两侧的主弦杆上，避免局部应力集中导致的焊接部位疲劳开裂，经过受力校核，在每米承载120kg散料的工况下，机架中部的最大扰度控制在跨距的1/1500以内，满足连续运行的刚性要求。设计阶段充分考虑了现场安装的边界条件，机架整体采用分段焊接后整体加工的工艺，所有安装基准面在焊接完成后统一铣削加工，保证两端轴承座安装面的同轴度误差控制在0.2mm以内，避免滚筒安装偏斜导致的输送带跑偏问题。机架侧面预留的多个安装支座，可用于安装回程托辊组、清扫器、

　　跑偏开关、拉绳开关等配套附件，支座的孔位按照通用输送设备的安装标准设计，可直接适配市面主流的标准输送配件，无需现场二次打孔焊接。针对输送线可能存在的侧向受力场景，比如物料偏载、输送带跑偏带来的侧向推力，桁架结构的斜腹杆采用45度夹角布置，可将侧向力快速分解到纵向主弦杆上，相比传统平行竖杆的机架结构，侧向抗变形能力提升40%以上，尤其适合输送矿石、砂石等密度较大散料的工况。机架底部预留的支腿连接法兰，可根据现场安装高度选配不同长度的支撑支腿，法兰上的环形布置安装孔，允许支腿在小范围内调整安装角度，适配地面不平整的安装现场，降低了现场基建的找平成本。在细节设计上，所有杆件的焊接部位均做了倒角过渡处理，避免应力集中，

　　机架整体的杆件排布避开了输送带的运行空间，不会出现刮蹭输送带的问题，同时桁架的镂空结构便于日常巡检时观察内部托辊的运行状态，清理洒落的物料时也无需拆解机架结构，大幅降低了日常维护的工作量。该结构可适配带宽500mm到800mm的带式输送机，单段机架长度可根据现场需求调整为2米到6米的规格，既可以用于固定输送线的尾部段，也可以作为可移动输送设备的主体机架使用，在粮食加工、建材生产、物流分拣、矿山短距离转运等场景都有广泛的适配空间。
