轨道式车间物料输送平板台车结构

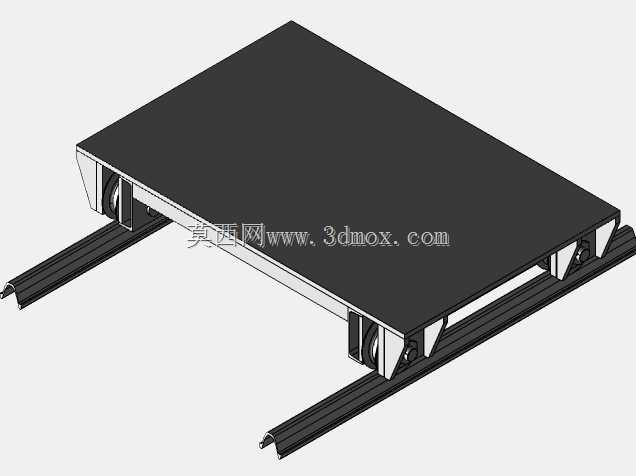

　　这款轨道式输送平板结构，主要面向车间内部固定路径的物料转运场景，常见于热处理生产线、重型机加工工段、装配流水线的工位间物料衔接环节，替代传统无轨转运车在固定节拍产线里的定位偏差问题，适配长距离、重载荷、重复路径的物料输送需求。从结构设计逻辑来看，整体采用矩形平板作为核心承载面，台面选用平整钢板拼接结构，底部通过型钢焊接框架做加强支撑，避免大载荷下台面出现挠曲变形，框架的横梁排布间距根据常规车间转运的工件载荷分布做了优化，对应常见的箱体类、轴类、板类工件的支撑点位设置加强筋，保证承载时应力均匀传递到下部走行机构。走行部分采用内嵌式滚轮组设计，四组滚轮分别布置在平台底部四角位置，滚轮型面匹配标准轻型钢轨的轨头轮廓，

　　运行时滚轮与导轨的接触为线接触形式，相比槽轮结构降低了运行阻力，同时侧向设置导向轮缘，避免台车运行过程中出现脱轨、偏摆问题，导轨采用标准热轧轻型钢轨，安装时通过预埋螺栓或者压板固定在车间地面或者高架支撑梁上，轨道的安装平行度公差控制在每米1毫米以内，保证台车运行时无卡滞。设计过程中优先考虑了安装边界的适配性，平板台面的离地高度根据常规车间操作工位的取料高度做了匹配，方便工人直接从台面上取放工件，不需要额外配置登高或者抬升辅助装置，台车的整体宽度控制在标准车间通道的通行宽度范围内，不会占用过多通道空间，轨道的转弯半径可以根据车间的实际布局做适配调整，滚轮组的铰接结构允许小角度转弯，适配车间内存在弯折路径的输送线路。在功能特性上，

　　这款平板台车既可以通过人工推行完成轻载工况下的短距离转运，也可以外接牵引链条、推杆机构实现自动化节拍输送，适配不同自动化程度的产线需求，底部的滚轮采用密封式轴承结构，不需要频繁加注润滑脂，日常维护仅需要定期清理导轨面的铁屑、杂物即可，维护成本较低。承载平台的表面没有设置额外的固定工装，用户可以根据自身转运的工件类型，自行在台面上加装定位挡块、V型架、夹具等结构，适配不同形态工件的固定需求，比如转运轴类零件时加装V型支撑避免工件滚动，转运箱体类零件时加装侧边挡块防止工件滑落。从结构细节来看，平台底部的走行轮安装座采用螺栓连接的可拆卸结构，当滚轮出现磨损时可以单独拆卸更换，不需要整体拆解平台框架，降低后期维护的配件成本，

　　框架的焊接位置都做了去应力处理，避免长期受载后出现焊接变形，导轨的对接处做了倒角打磨处理，保证滚轮经过接缝时无明显冲击，运行过程平稳无颠簸，不会因为震动导致台面上的精密工件出现磕碰损伤。这类轨道平板台车相比无轨转运车，优势在于固定路径下的定位精度更高，重复停靠工位的位置偏差可以控制在5毫米以内，适合和自动化上下料设备配合使用，不需要额外设置定位机构就能满足机械手取放料的位置要求，同时重载工况下的运行阻力更小，同等载荷下需要的牵引力仅为无轨胶轮车的三分之一，长距离输送时的能耗更低，也不会出现胶轮磨损后在车间地面留下印痕的问题，适合对车间地面洁净度有一定要求的加工场景。
