伸缩带式输送机从动滚轮支撑框架结构

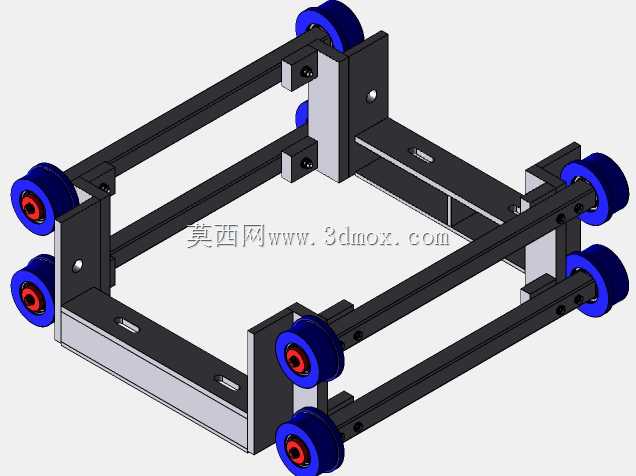

　　该结构为伸缩带式输送机配套的从动滚轮组支撑安装框架，主要应用在需要灵活调整输送距离的散料输送、成品件转运生产线场景中，常见于仓储物流分拣线、车间工序间周转输送、矿山短距离物料转运等工况，用来承载伸缩段输送带的从动滚轮，为输送带提供稳定的回转支撑与张紧行程导向，保障伸缩段输送带在长度调整过程中始终保持合适的张紧度，避免输送带跑偏、打滑、垂度过大等常见输送故障。从结构设计来看，整体框架采用矩形型钢拼接为对称的双梁滑移结构，两侧的纵向梁作为伸缩滑移的导向基准，横向连接梁通过螺栓紧固件与纵向梁锁固，既保证了框架整体的抗扭刚度，也预留了不同安装宽度下的调整余量，无需额外焊接即可适配不同带宽的输送带安装需求。滚轮组件采用双侧对称布置，

　　每个滚轮通过带座轴承安装在竖向安装板上，滚轮外圈采用高耐磨聚氨酯材质，内圈搭配深沟球轴承，既可以降低滚轮与输送带背面的摩擦损耗，也能承受输送带张紧带来的径向载荷，滚轮安装板上预留了长条形调节孔，可通过调整安装板的前后位置实现单组滚轮的张紧度微调，抵消输送带长期运行产生的蠕变伸长量。框架的滑移段与固定段采用间隙配合设计，两侧纵向梁的配合面经过铣削加工，保证伸缩过程中无卡滞、无偏摆，伸缩行程可根据实际输送需求定制，最大伸缩量可达到固定段长度的60%，完全覆盖常规工况下的输送距离调整需求。安装边界方面，框架整体采用模块化设计，固定段端部预留了与输送机主框架连接的螺栓安装孔，孔位采用行业通用的安装尺寸标准，

　　可直接替换同类型老旧输送机的原有滚轮支撑结构，无需对主框架进行二次加工；整体框架的外形宽度根据适配带宽设计，适配500mm带宽的框架整体宽度为620mm，纵向固定段长度为800mm，完全伸出后总长度可达1280mm，安装时仅需保证框架纵向中心线与输送机主框架中心线的同轴度误差不超过2mm，即可保障滚轮与输送带的对中精度，避免运行过程中出现输送带边缘磨损的问题。在实际使用过程中，该支撑框架可承受单组滚轮最大1200N的径向载荷，适配运行速度不超过2m/s的带式输送机，滚轮的回转精度控制在0.1mm以内，可有效降低输送带运行过程中的跳动量，对于输送表面易刮花的成品件、精度要求较高的电子零部件转运场景，

　　该结构的稳定支撑特性可避免输送过程中物料出现磕碰、移位问题。设计过程中充分考虑了现场维护的便捷性，所有滚轮组件均采用快拆式安装结构，更换滚轮时无需拆解整个框架，仅需松开安装板的固定螺栓即可将滚轮整体取出，单轮更换时间不超过10分钟，大幅降低了生产线停机维护的时间成本；框架表面采用喷塑防锈处理，可适应潮湿、多粉尘的车间或户外作业工况，长期使用不会出现锈蚀变形问题。相较于传统的固定式滚轮支撑结构，该伸缩式框架可根据生产布局的调整灵活改变输送长度，无需重新搭建整条输送线，尤其适合柔性生产车间的工位调整需求，在多品种小批量的生产模式下，可快速适配不同工序间的输送距离变化，减少生产线改造的硬件投入成本。
